Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup

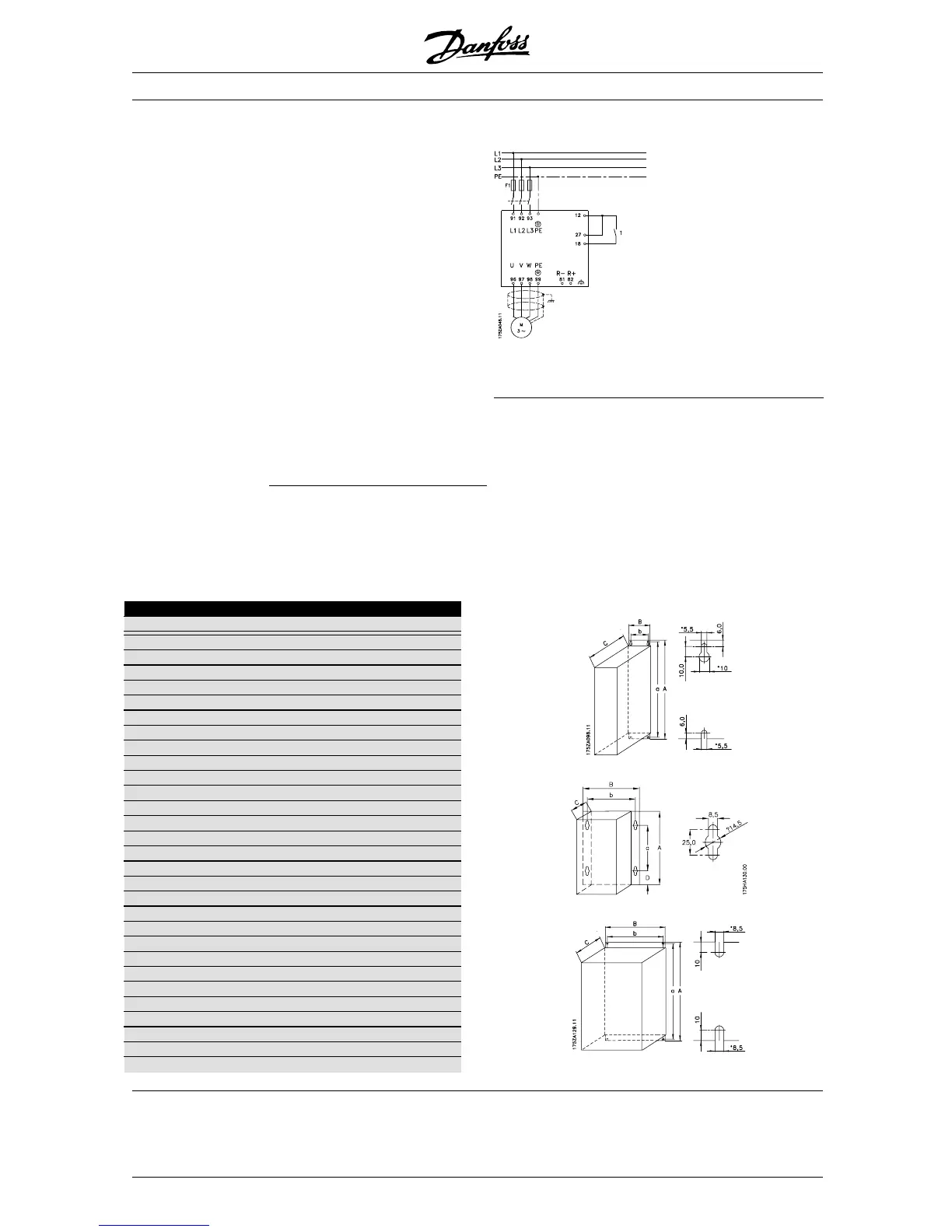

■ Introduction à la configuration rapide
Cette configuration rapide vous guide dans l’installation
en conformité avec les normes CEM du variateur de
vitesse en connectant le câblage d’alimentation, du
moteur et de commande (fig. 1). Le démarrage et
l’arrêt du moteur doit être fait avec l’interrupteur.
Pour les VLT 5122 - 5500, 380 - 500 V, VLT
5032 - 5052, 200 - 240 V CA et VLT 5075 -
5250, 525 - 600 V, veuillez vous reporter aux
Caractéristiques techniques et aux instructions
d'installation mécanique et électrique.
Fig. 1
■ 1. Installation mécanique
Les variateurs de vitesse VLT 5000 peuvent être montés c ôte à côte. Le re froidissement nécessaire demande
un passage d’air libre 1
00 mm au-dessus et au-dessous du variateur de vitesse (les 5016-5062, 380-500 V,
5008-5027, 200-240 V et 5016-5062, 550-600 V doivent avoir 200 mm ; pour 5072-5102, 380-500 V, il
faut compter 225 mm).
Percer tous les trous en utilisant les mesures indiquées dans le tableau. Veuillez noter la dif férence dans la
tension de l’appareil. Placer le variateur de vitesse sur l e mur. Serrer les quatre vis.
Toutes les dimensions ci-dessous sont en mm
Type VLT A B C a b
Format livre IP 20, 200-240 V, (Fig. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Format livre IP 20, 380-500 V, (Fig. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Compact IP 54, 20 0- 240 V, (Fig. 3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Compact IP 54, 38 0- 500 V, (Fig. 3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Compact IP 20, 20 0- 240 V, (Fig. 4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Compact IP 20, 38 0- 500 V, (Fig. 4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
Fig. 2
Fig. 3
Fig. 4
MG.50.A2.62 - VLT is a registered Danfoss trademark
20

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
