■ 2. Elektrisk installation, ström
Obs! Plintarna är löstagbara på VLT 5001-5006, 200-240 V, VLT 5001-5011, 380-500 V och VLT 5001-5011,
550-600 V
Anslut nätspänningen till huvudplintarna L1, L2, L3 på frekvensomformaren och till den jordade kontakten (fig.
5-8). Kabelhållare till Bookstyle-enheter placeras på väggen. Montera skärmad motorkabel till motorplintarna
U, V, W, PE på frekvensomformaren. Kontrollera att skärmen är elektriskt ansluten till frekvensomfor
maren.

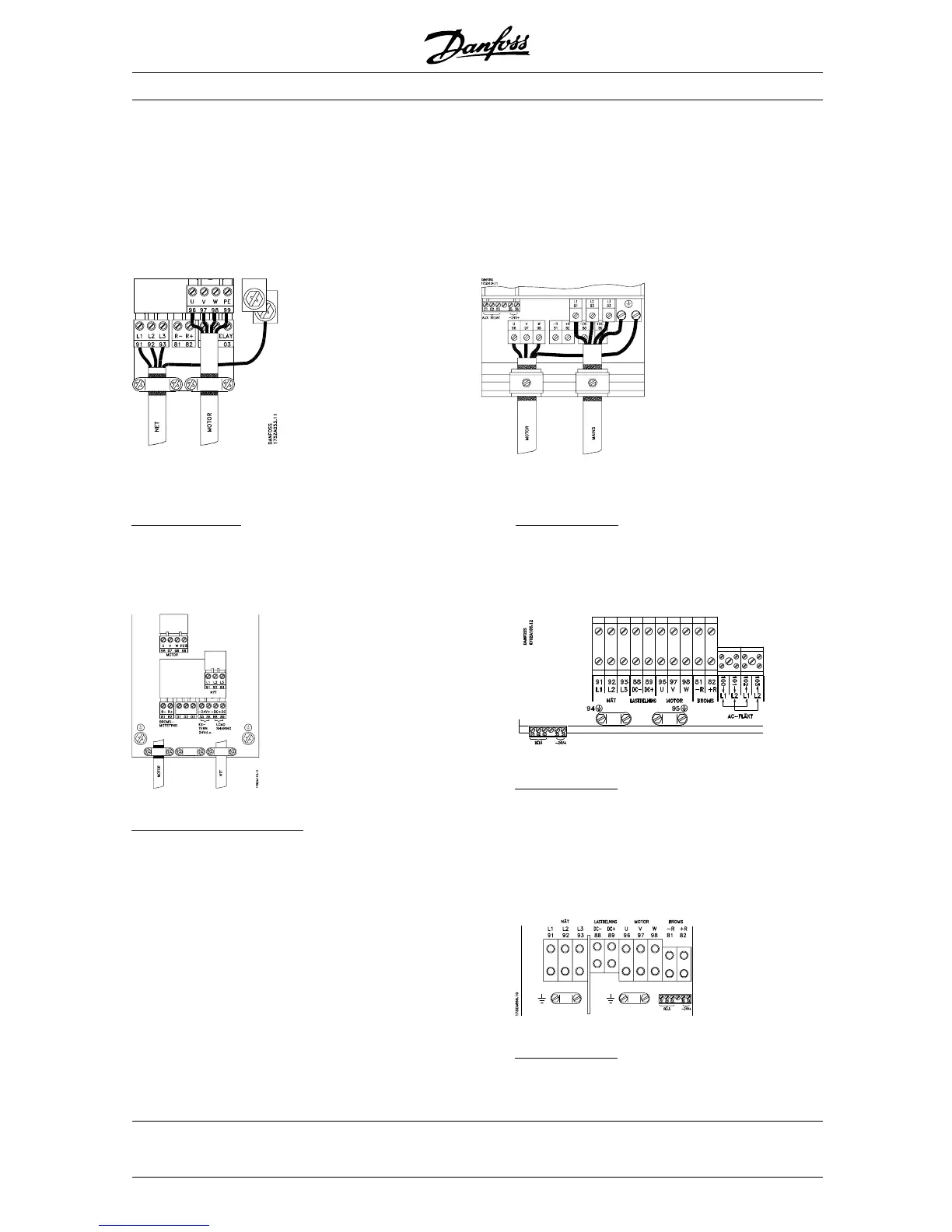

Fig. 5
B
ookstyle IP 20
5001-5011 380-500 V
5001-5006 200-240 V
Fig. 7
C
ompact IP 20
5016-5102 380-500 V
5008-5027 200-240 V
5016-5062 525-600 V
Fig. 6
C
ompact IP 20 och IP 54
5001-5011 380-500 V
5001-5006 200-240 V
5001-5011 525-600 V
Fig. 8
C
ompact IP 54
5016-5062 380-500 V
5008-5027 200-240 V
Fig. 9
C
ompact IP 54
5072-5102 380-500 V
