Danfoss VLT 5000 Quick Setup

VLT® 5000 Quick Setup
Finnish
■ 2. Sähköinen asennus, teho
HUOMAUTUS: Laitteiden VLT 5001 - 5006, 200 -240 V, VLT 5001 - 5011, 380 - 500 V ja VLT 5001 -
5011, 550 - 600 V liittimet ovat irrotettavia.
Kytke verkkovirta taajuudenmuuttajan verkkoliittimiin L1, L2, L3 ja maakytkentään (kuva 5-8).
Bookstyle-laitteita varten asennetaan seinälle kaapelin vedonpoistopidike. Kiinnitä suojattu moottorikaapeli
taajuudenmuuttajan moottoriliittimiin U, V, W ja PE. Varmista, että suojaus on kytketty sähköisesti
käyttöön.

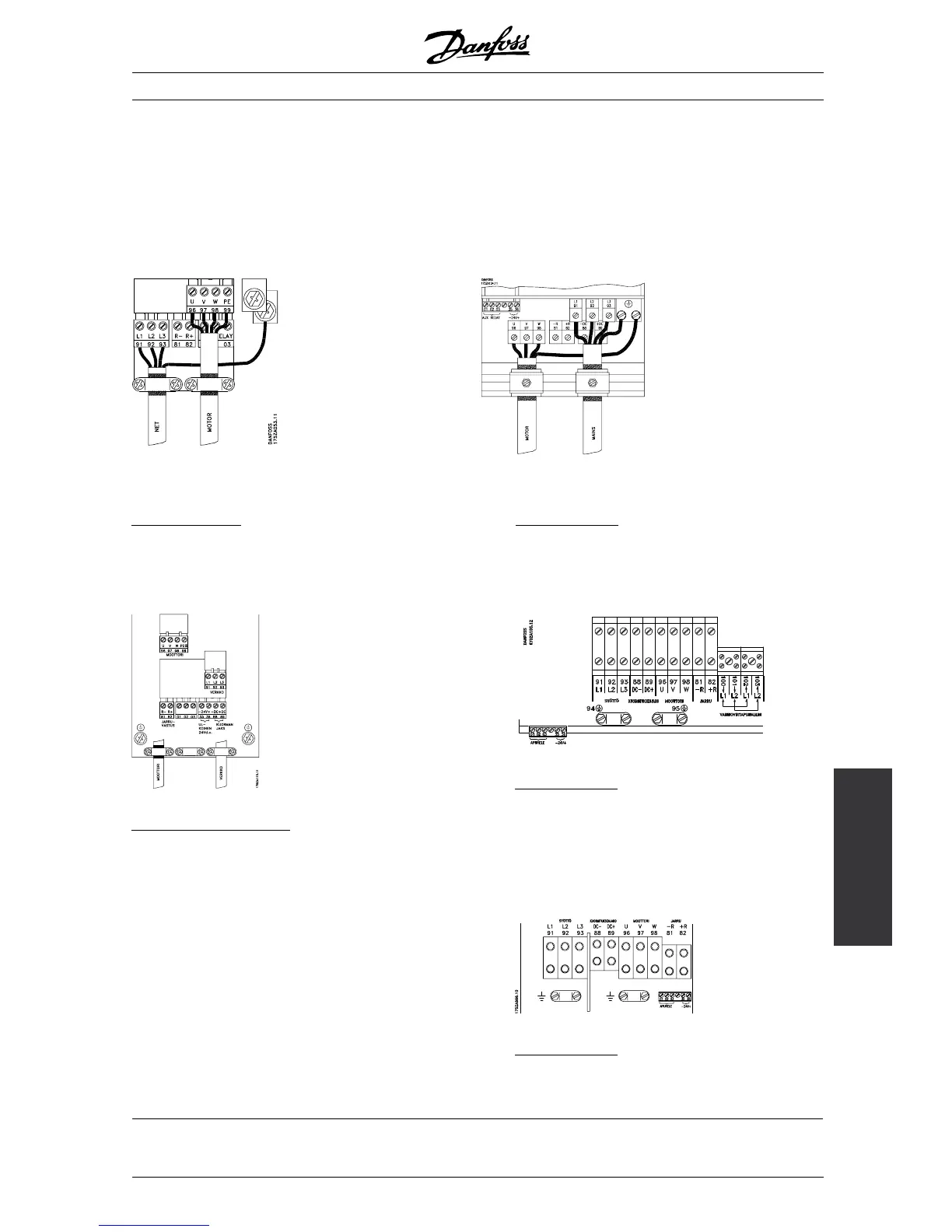

Kuva 5
B
ookstyle IP 20
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
Kuva 7
C
ompact IP 20
5016 - 5102 380 - 500 V
5008 - 5027 200 - 240 V
5016 - 5062 525 - 600 V
Kuva 6
C
ompact IP 20 ja IP 54
5001 - 5011 380 - 500 V
5001 - 5006 200 - 240 V
5001 - 5011 525 - 600 V
Kuva 8
C
ompact IP 54
5016 - 5062 380 - 500 V
5008 - 5027 200 - 240 V
Kuva 9
C
ompact IP 54
5072 - 5102 380 - 500 V
MG.50.A2.62 - VLT is a registered Danfoss trademark
51

Danfoss VLT 5000 Specifications

General

Frequency	50/60 Hz
Output Voltage Range	0-100% of input voltage
Protection Features	Overvoltage, Undervoltage, Overtemperature, Short circuit
Communication Interfaces	RS-485
Ambient Temperature Range	-10°C to +40°C
Enclosure Rating	IP20, IP21, IP55
Input Voltage	200-240V AC, 380-480V AC, 525-600V AC
