Dantherm CDP 35 - Монтаж

63
975675 • Version 3.1 • 07.02.2014
Монтаж
Введение
В данном разделе рассмотрен порядок монтажа осушителя и воздуховодов.
Описание монтажа электрической части приведено в конце данного раздела.
Монтаж

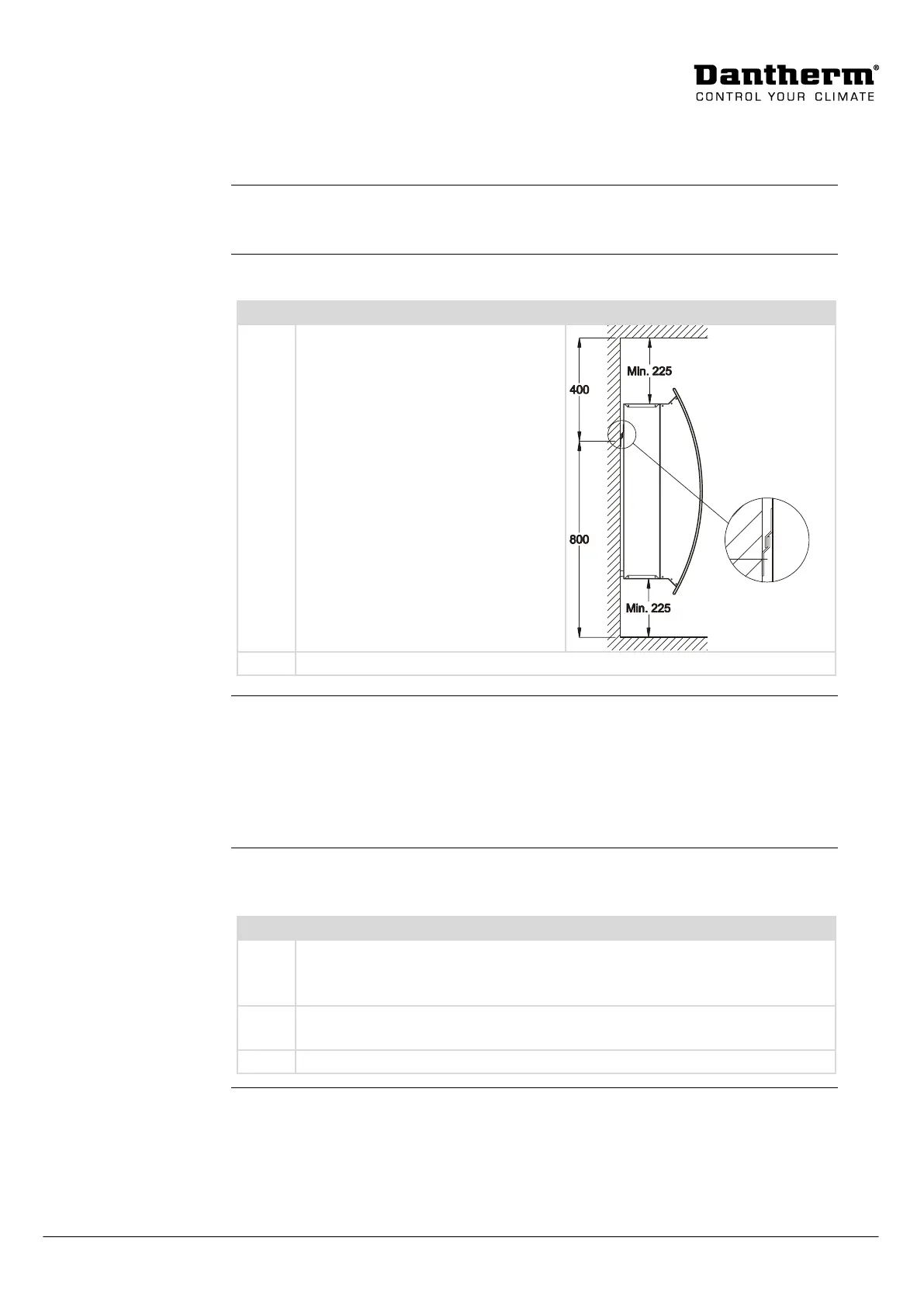

Монтаж CDP 35/45/65 выполняется следующим образом:
Шаг
Описание
1
Установите на стену входящий в
стандартный комплект кронштейн.
Для обеспечения естественного
стока конденсата агрегат должен
располагаться в строго
горизонтальном положении.
Рекомендуемые расстояния от
осушителя:
до потолка: 225 мм
до пола: 225 мм
2
Установите осушитель на кронштейн
Внимание
 Запрещается устанавливать осушитель рядом с источниками тепла, например,
нагревательными приборами.
 Двери и окна во время работы агрегата должны быть закрыты.
 Для свободного прохождения воздуха через агрегат нельзя загораживать
входное и выходное воздушные отверстия осушителя.
Доступ к блоку
управления
Для доступа к блоку управления:
Шаг
Описание
1
Отвинтите два крепежных винта сверху осушителя; приподнимите
лицевую панель слегка вверх, а затем потяните ее в горизонтальном
направлении на себя.
2
Отвинтите винты с крышки блока управления. (Блок управления находится
в электрической коробке над компрессором)
3
Надавите на крышку блока и снимите ее с блока управления.
Продолжение на след. стр.
