3
052719 • Version 1.0 • 13.08.2019

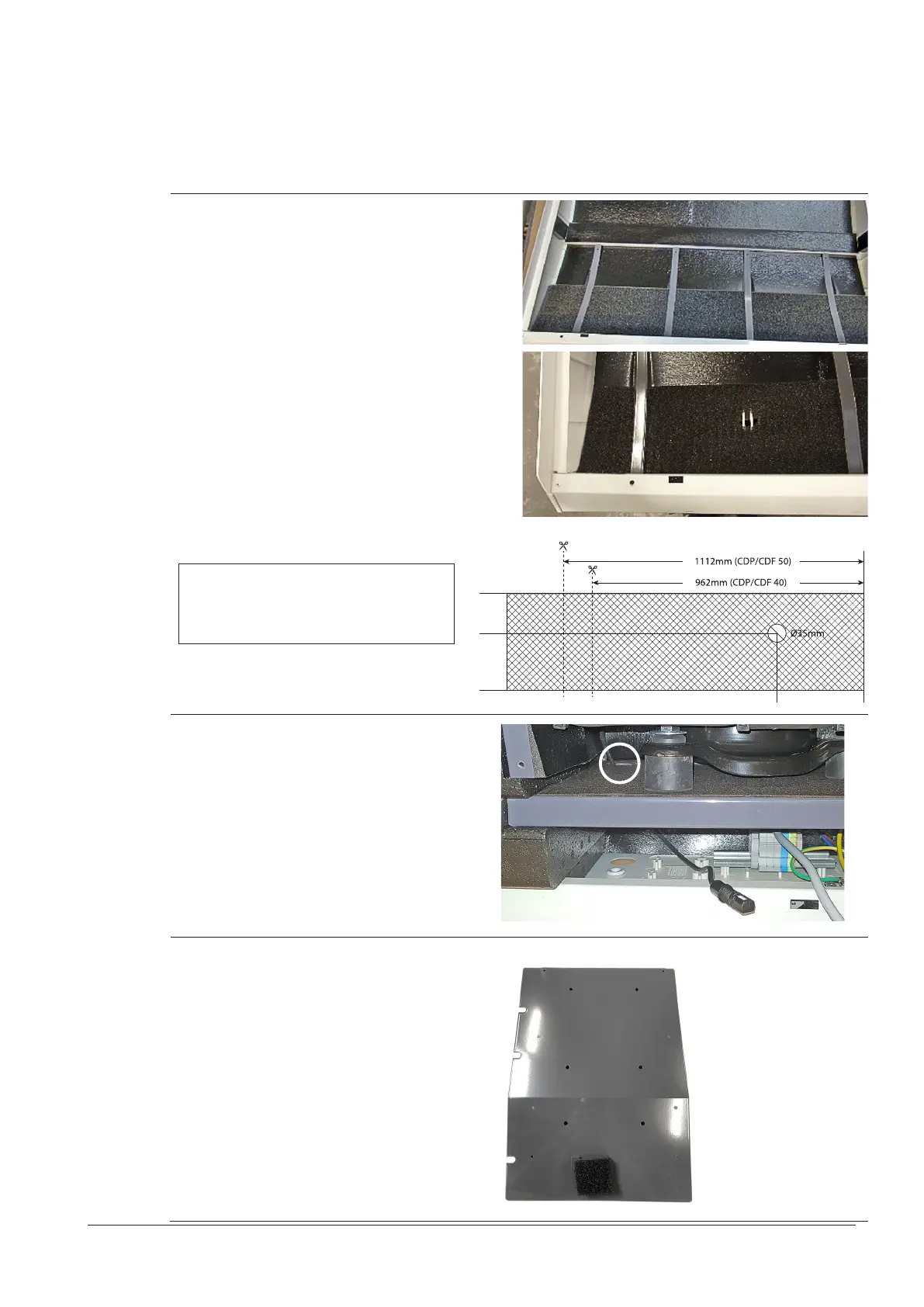

1.
Packen Sie das Gerät aus und entfernen Sie die
Frontplatte.
Entfernen Sie den PPI-Filter und ersetzen Sie
diesen gegen den aus dem Wartungssatz.
Der neue PPI-Filter muss an beiden Innenseiten
der Frontplatte anliegen.
Achten Sie darauf, dass das Loch im Filter wie
abgebildet positioniert ist.
2.
Lösen Sie den Hygro-Thermo-Sensor von der
Kondensatwanne und ziehen Sie das Kabel
zurück in den Kompressorraum.
Im Kompressorraum ziehen Sie dann das Kabel
des Sensors durch das hintere Loch im Boden.
3.
Nehmen Sie die Kompressorraum-Abdeckung
mit der vormontierten Halterung für den Sensor
aus dem Wartungssatz.
Entfernen Sie die alte Kompressorraum-
Abdeckung.
Montieren Sie die neue Kompressorraum-
Abdeckung und führen Sie das Kabel des
Sensors zur Vorderseite der Abdeckung.
Hinweis: Die
Halterung ist nicht
mittig montiert
damit sie in die
Önung des PPI-
Filters passt.
Hinweis: Für CDP/CDF 40 und 50 muss
der Filter entsprechend der Abbildung
zugeschnitten werden.
1237mm
0mm
130mm
200mm
1447mm
Austausch der RH/T-Fühler (de)
Geltend für die folgenden Produkte mit Seriennr. tiefer als:
• CDP/CDF 40: 1809131526904
• CDP/CDF 50: 1809241528179
• CDP/CDF 70: 1810031531072
