4.

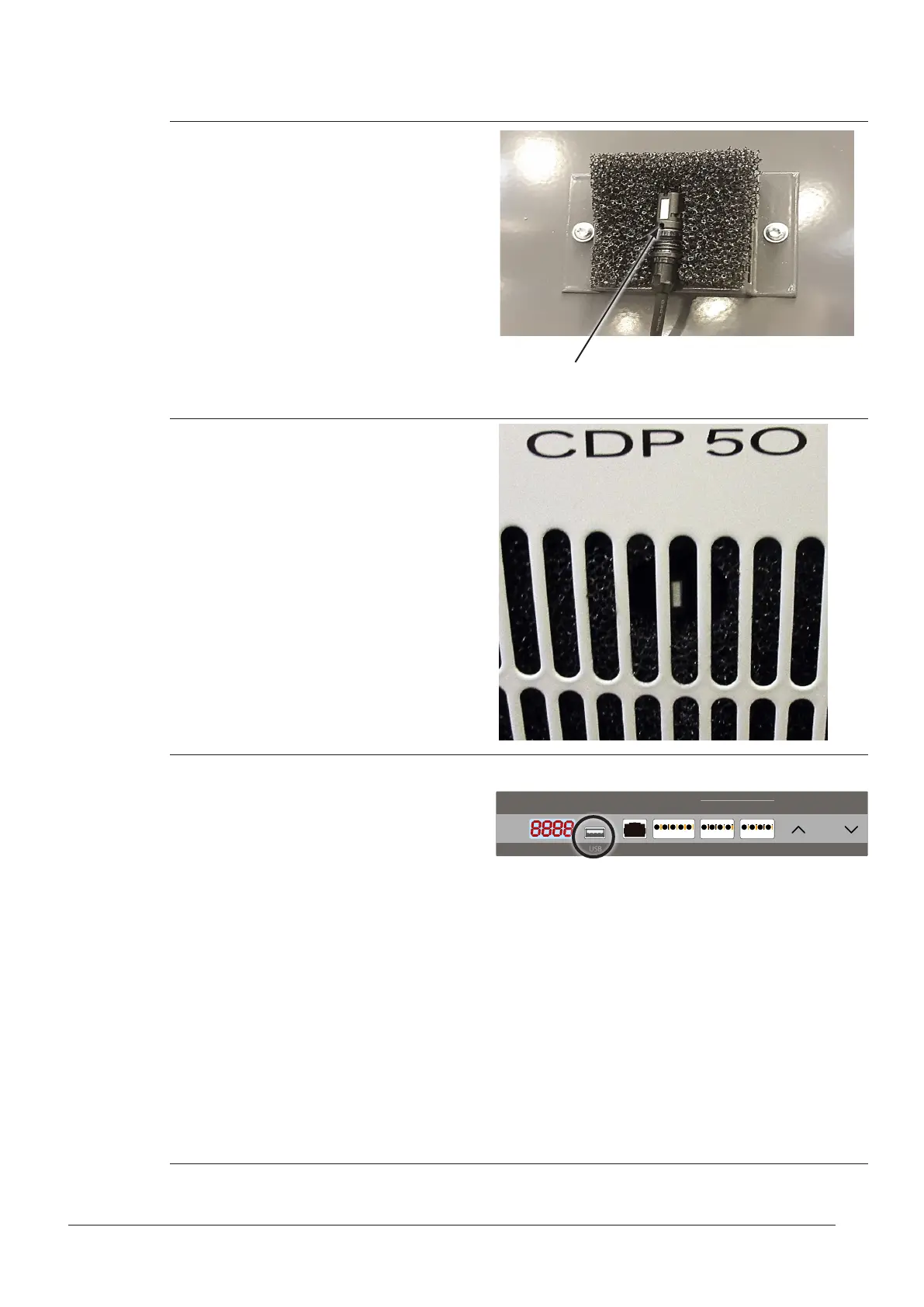

Montieren Sie den Sensor mit dem kleinen PPI-
Filter-Stück und zwei Kabelbindern wie gezeigt
auf der Halterung.
Hinweis: Die weiße Fläche und das Loch in dem Sensor
müssen nach vorne gerichtet sein.
5.
Montieren Sie die Frontplatte und prüfen Sie, ob
Sie den Sensor dahinter sehen können.
6.
• Laden Sie die neuste Firmware Version
herunter und kopieren Sie diese auf den
USB-Stick.
• Stecken Sie den USB-Stick in die USB-Buchse
der Gerätesteuerung.
• Das Gerät erkennt automatisch die Firmware
und installiert diese.
Die Installation dauert nicht länger als 30
Sekunden.
Währenddessen wird eine Protokoll-Datei auf
dem USB-Stick gespeichert.
Wenn Sie nur die Protokoll-Datei des Gerätes
auslesen wollen, ohne die Firmware zu
aktualisieren, stecken Sie einen leeren USB-Stick
mit FAT32-Dateisystem in die USB-Buchse.
NB: Falls der Download Prozess nicht funktioniert,
ist die neueste Software möglicherweise schon auf
dem Gerät installiert.
