5
060804 • Version 1.6 • 22.01.2019
fr
Description du produit, suite
Pièces,
suite
Nº
Pièce
Nº
Pièce
5
Filtre à air d'alimentation (G4/F7)
Filtre G4 standard, filtre F7 pour
pollen en option
13
Capteur de température, T2
6
Plaque d'identification
14
Capteur de température, T3
7
Module de ventilateur d'échappe-
ment
15
Capteur de température, T4
8
Module de dérivation (HCV 5 uni-
quement)
-
Débit d'air

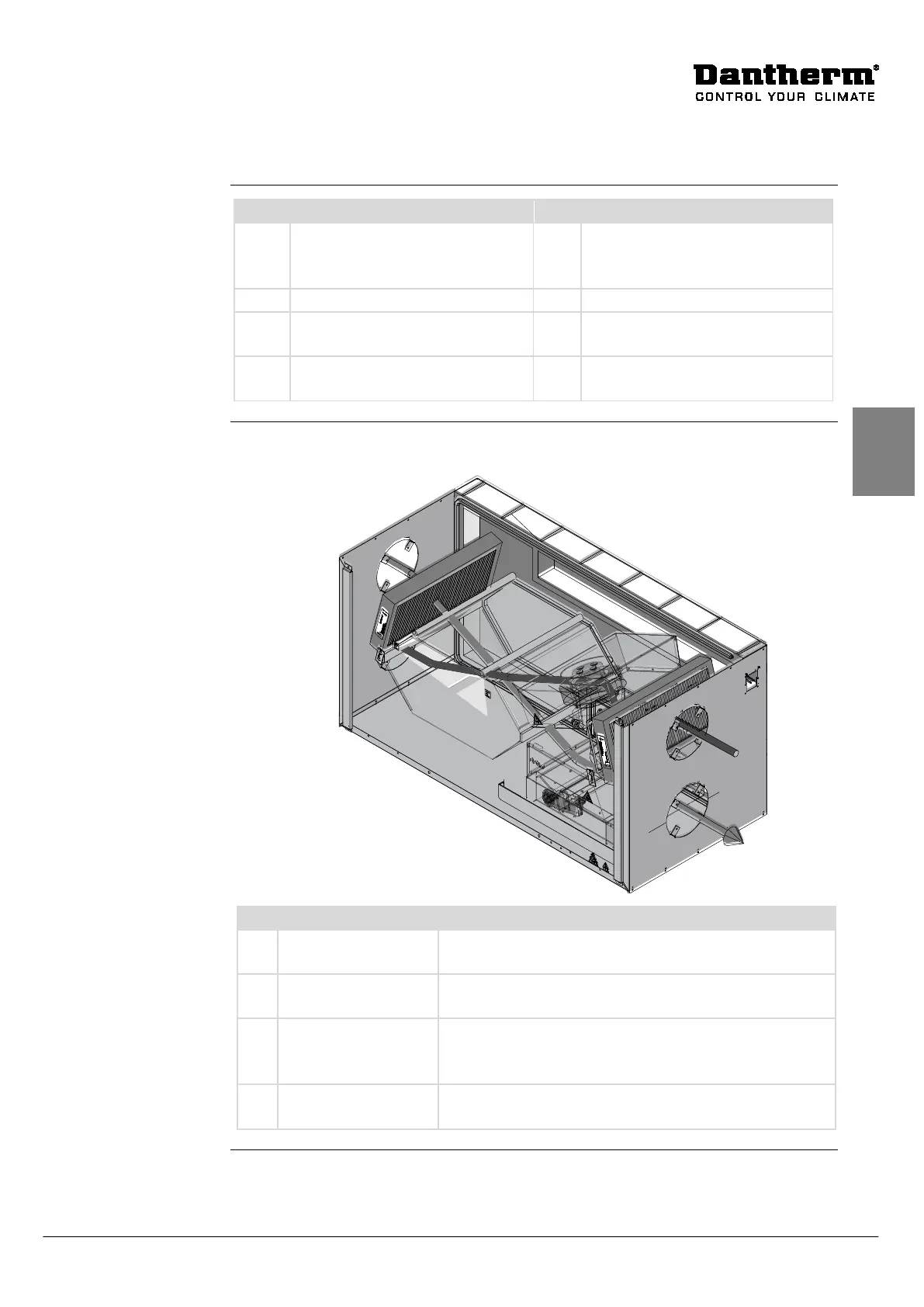

Le schéma suivant décrit et illustre le débit d'air au sein de HCH 5 et HCH 8:
Nº
Description

Outside air (T1)
Outside air which enters the heat exchanger is ready to
be heated by the extract air from the house. (

)

Supply air (T2)
The supply air is heated by the means of heat recircula-
tion from the extract air. (

)

Extract air (T3)
”Polluted” and warm extract air is used to heat up the
outside air () by the means of heat exchange in the
heat exchanger.

Exhaust air (T4)
The heat of the extract air is use to heat up the cold out-
side air (

). The exhaust air is led out of the house.




