Dantherm HCH 5 Installation And Service Manual

4
Produktbeschreibung
Einführung
Dieser Abschnitt enthält eine Beschreibung des Geräts.
Verwendung des
HCH 5 und HCH 8
HCH 5 und HCH 8 wird zur Lüftung privater Wohnungen verwendet.
Das Gerät liefert frische, erwärmte Außenluft durch das Gerät in die Wohnung.
Verschmutzte und warme Abluft wird verwendet, um die Außenluft mittels Wärmerück-
gewinnung zu erwärmen.

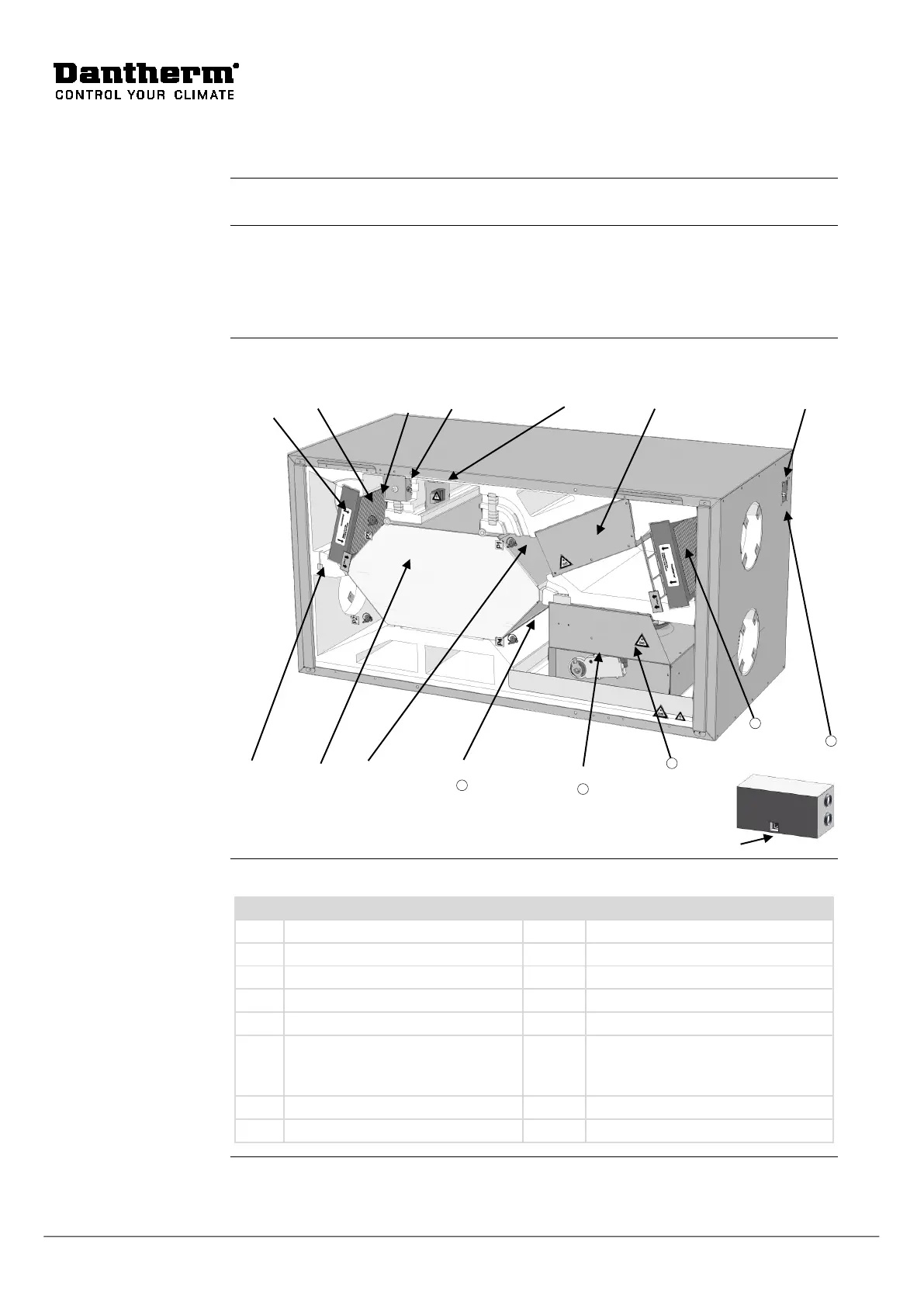

Die Abbildung zeigt die verschiedenen Teile des Geräts, die für die Bedienung und War-
tung benutzt werden:
Anschluss für den Ablauf an der Rückseite
Teile
Die Tabelle beitet einen Überblick über die wichtigsten Teilen Gerät
Nr.
Teil
Nr.
Teil
10
Temperatursensor, T1
6
Einblasventilatormodul
8
Temperatursensor, T2
7
Stromanschluss
2
Temperatursensor, T3
9
Wärmetauscher
11
Temperatursensor, T4
12
Bypassmodule
1
Absaugfilter (G4)
13
Absaugventilatormodul
3
Feuchtigkeitssensor
14
Einblasfilter (G4/G7)
G4-Filter ist
der Standard, F7-Pollenfilter ist Zube-
hör
4
Rückstellknopf für Filter- timer
15
Typenschild
5
Kontrolle
-
Fortsetzung nächste Seite
14







15



11
12
13
