7
060408 • Version 1.6 • 22.01.2019

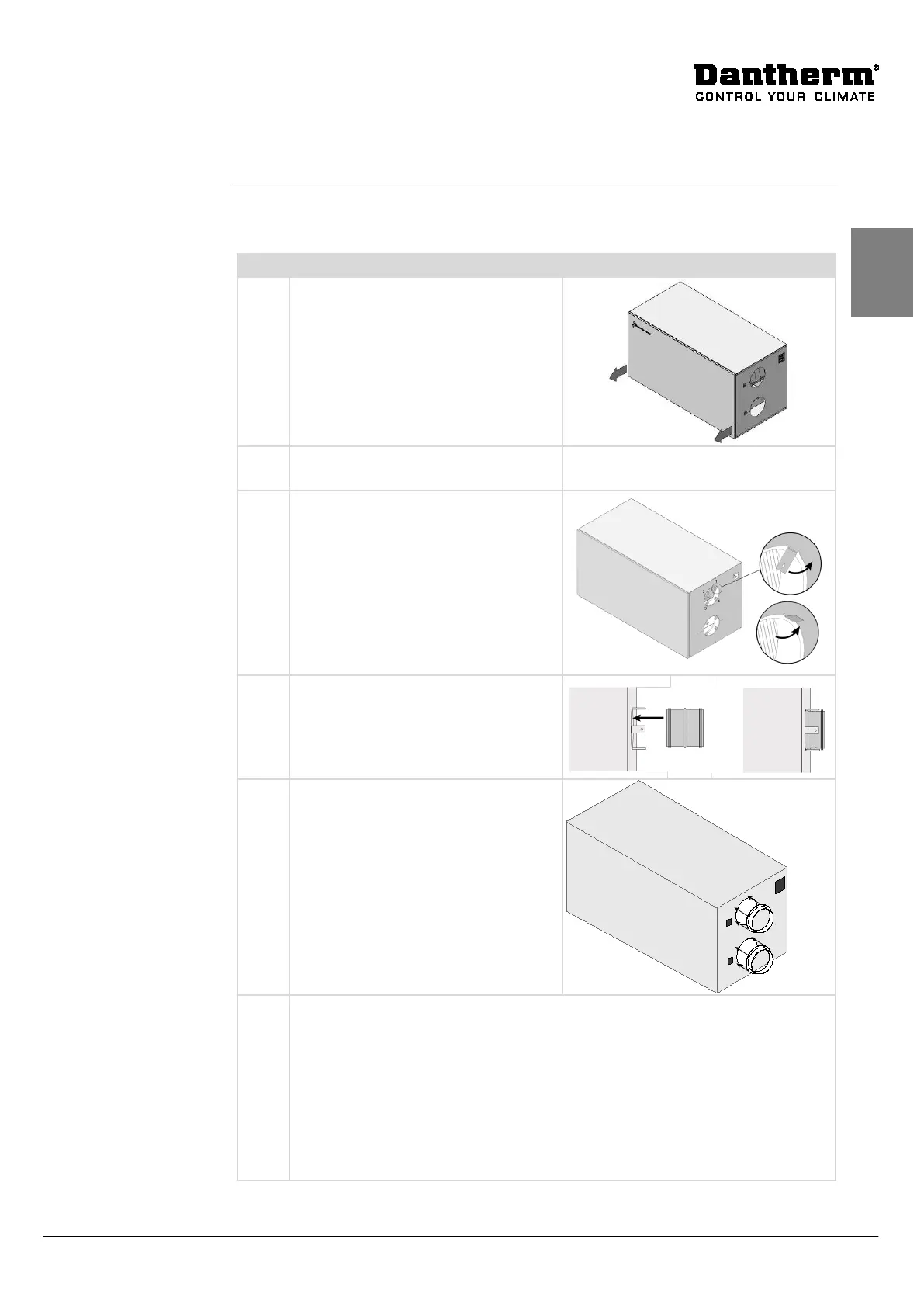

Montage og installation, fortsat
Følg denne procedure for at montere aggregatet:
Fjern frontlågen, så den ikke utilsigtet
falder af under montageprocessen.
Vær opmærksom på at polystyren-
fronten er af porøst materiale, hvorfor
stød skal undgås
Følg nedenstående procedure passen-
de til anlægstypen.
1. Bøj de fire flapper ved luftind-
og -udtag med 90° som illu-
streret her.
Monter fire NPU samlenipler (ik-
ke inkluderet i leveringsom-
fang) på både luftind- og ud-
tag.
• Skru de fire kanalstudser (inkl. i
leveringsomfang) fast til luft-
ind- og udtag.
Opbyg en trækonstruktion som er i vatter i begge retninger i henhold til teg-
ningen. Trækonstruktionen skal opbygges af plader, som kan bære aggrega-
tets vægt (HCH 5 = 52 kg. Og HCH 8 = 70 kg). Der skal være minimum 50 mm
komprimeret isolering imellem de to plader for at forhindre, at eventuelle vi-
brationer fra aggregatet overføres til bygningen.
Konstruktionen skal udføres, så aggregatet kommer til at hælde bagud mod
afløbet. Dette gøres ved at placere en 20 mm forhøjning under aggregatets
front som vist:
