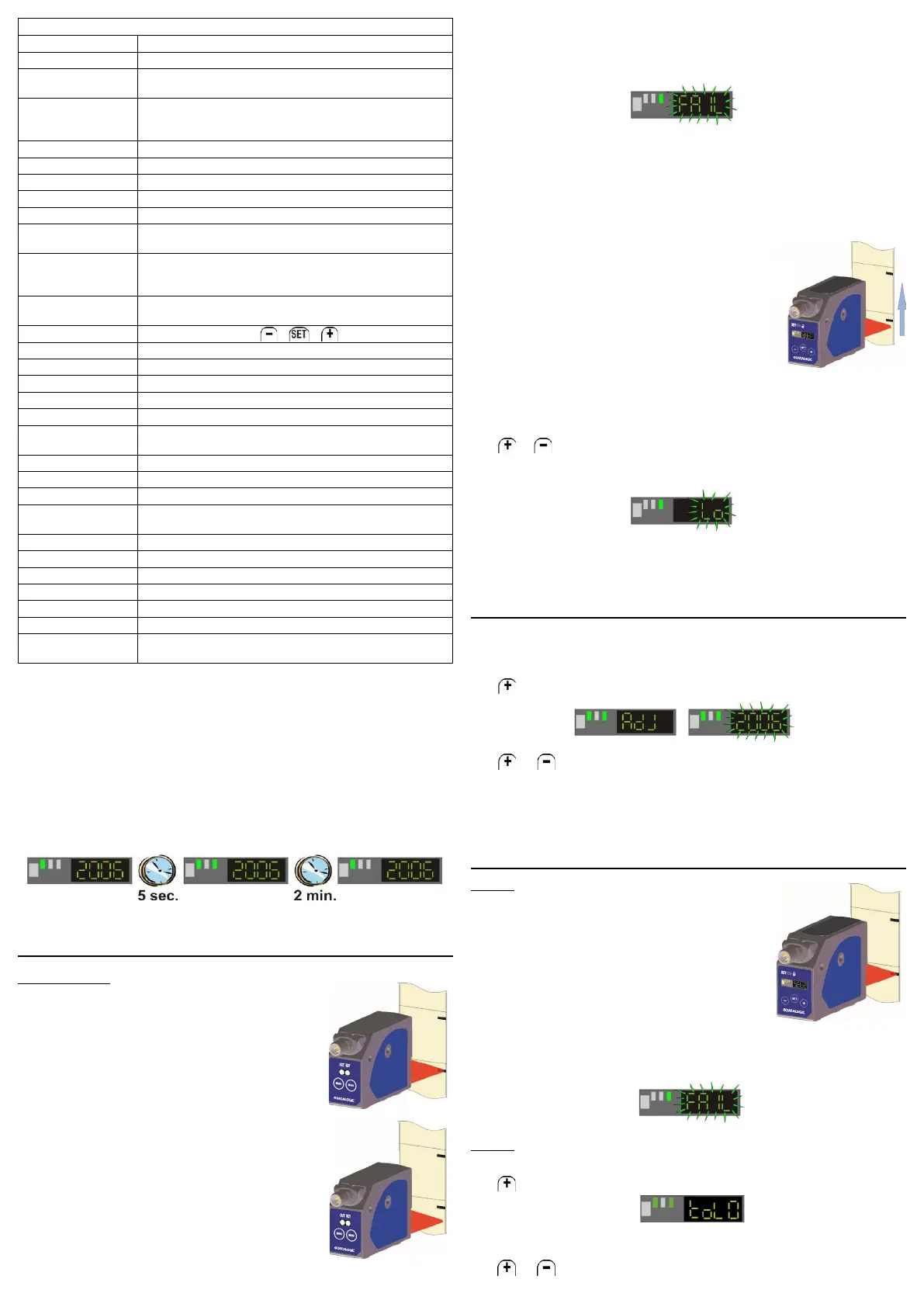

WH 型号
电源 12 ...30 Vcc（极限值）
纹波 最大 2 Vpp
电流消耗（不含输出
电流）
24 Vcc 下最大不超过 30 mA（显示面板关闭）
输出
2 种输出类型，PNP 或推挽式（可选）；
最大 30 Vcc（短路保护）
（PP 出厂配置）
输出电流 最大 100 mA（两种输出）
输出饱和电压 ≤ 2 V
响应时间 6 μs（MARK 模式），10 μs（COLOR 模式）
开关频率 80 kHz（MARK 模式），50 kHz（COLOR 模式）
抖动 3 μs （MARK 模式），6 μs （COLOR 模式）
延迟
0...100 ms，可通过显示面板或 IO-Link 进行编程
（出厂配置中无延迟）
亮/暗选择
/常开-常闭选择
自动标记/背景采集，
在动态采集中可通过电线或 IO-Link 选择常开-常闭
可通过 COLOR 模式中的菜单进行选择
指示器
4 位显示器（绿色）/输出 LED（黄色）/
READY LED（绿色）/DELAY LED（绿色）
按钮
工作温度 -10 ...55 °C
储存温度 -20 ...70 °C
工作距离 9 mm
景深 ± 3 mm
最小光斑尺寸 0.8 x 4 mm
2
发射类型
蓝色 (465nm) /绿色 (520nm) /红色 (630nm)
MARK 模式下自动选择
环境光抑制 符合 EN 60947-5-2
介电强度 1500 VAC，1 min（电子设备与外壳之间）
绝缘电阻 > 20 MΩ，500 VDC（电子设备与外壳之间）
振动
0.5 mm 振幅，10…55 Hz 频率，
每个轴 (EN60068-2-6)
抗冲击性 每个轴 11 ms (30 G) 6 次冲击 (EN60068-2-27)
外壳材料 铝
镜头材料 玻璃
机械保护 IP67
连接 M12 5-针连接器
重量 最大 170 g.
AtEx 2014/34/EU
II 3G EX nA II T6；
II 3D EX tD A22 IP67 T85°C
键锁功能（专利保护）
键锁功能可禁用键盘，以防意外更改传感器设置。
当传感器开启时，键盘将锁定（WH 型号中键锁 LED 熄灭）。如要启用，按下 SET 按钮（WH
型号）/MARK 按钮（W 型号）5 秒钟直到 LED 键锁亮起/READY LED 熄灭。
键盘在不活动 2 分钟后自动锁定。
解锁键盘以进行传感器调整。
MARK 模式下的设置
检测（标记-背景）
• 将标记置于传感器光斑前方然后按下 SET 按钮（WH
型号）/MARK 按钮（W 型号）1 秒直到显示面板上显
示“SEt1”文本（WH 型号）或 READY LED 熄灭（W 型
号）。传感器交替发射红绿蓝光来检测标记。在此阶段
避免标记移动。
• 将背景放置在传感器光斑的前方，然后再次按下 SET 按
钮（WH 型号）/背景按钮（W 型号）。传感器交替发射
红绿蓝光来检测标记。在此阶段避免背景移动。
亮/暗模式由传感器自动选择。暗标记 - 亮背景 = 暗模式；亮标记 - 暗背景 = 亮模式。
如果采集成功，传感器返回正常工作状态。如果因对比度不足导致失败，显示面板闪
烁“FAIL”文本（WH 型号）/READY LED 快速闪烁（W 型号）。按下 SET 按钮（WH 型号）/
MARK 按钮（W 型号），传感器返回到之前的设置。
从头开始重复该步骤。
动态采集
使用动态采集来采集移动标记传感器检测标记和移动背景之间的对比度，并自动设置阈值。
必须先设置暗/亮模式。可通过输入或 IO-Link 进行设置。要通过输入选择暗模式，请将
暗/亮信号连接到 0V 或使其断开。要选择亮模式，请将暗/亮信号连接到电源。
• 将传感器光斑放置在要检测的目标之前。WH 型号：按下
SET 按钮直到“dYn”文本闪烁（3 秒）并保持按下。
W 型号：按下 MARK 按钮，直到 READY LED（绿色）熄
灭并再次亮起（3 秒）并保持按下。
如果采集成功，传感器返回正常工作状态。如果因对比度不足导致失败，显示器上闪
烁“Lo”文本（WH 型号）/READY LED 快速闪烁（W 型号）。
按下 SET 按钮重复该过程，直到释放按钮（“dYn”文本在显示屏上闪烁）（WH 型号）/按
下 MARK 按钮重复该过程（W 型号）。
按下 或 （WH 型号）/BKGD 按钮（W 型号），传感器将返回之前的设置。
• 要结束动态采集过程，请释放 SET 按钮（WH 型号）/
MARK 按钮（W 型号）。
切换阈值设置
切换阈值可以按照以下方式调整。
按下
后，显示面板将显示“AdJ”文本。松开按钮，阈值闪烁。
按下 或 可以增加或减少切换阈值。
按下 SET 按钮保存新的阈值。
COLOR 模式下的设置（WH 型号）
颜色检测
将颜色置于传感器光斑前部，然后按下 SET 按钮，直到出
现“SEtC”文本。传感器检测到颜色。避免颜色移动，直
到“SEtC”文本消失。
如果采集成功，则传感器返回正常功能。如果由于强度不足而失败，则“FAIL”文本将在显
示面板上闪烁。按下 SET 按钮，传感器返回到之前的设置。
从头开始重复该步骤。
公差设置
传感器公差可以按照以下方式调整。
按下
后，显示器上显示“Tolx”释放按钮。
公差等级从“toL0”增加到“toL9”。要检测轻微的色差，请选择较低的公差级别。
按下
或 可以增加或减少公差值。
按下 SET 按钮保存新的公差值。
MARK 模式下的其他设置（WH 型号）
