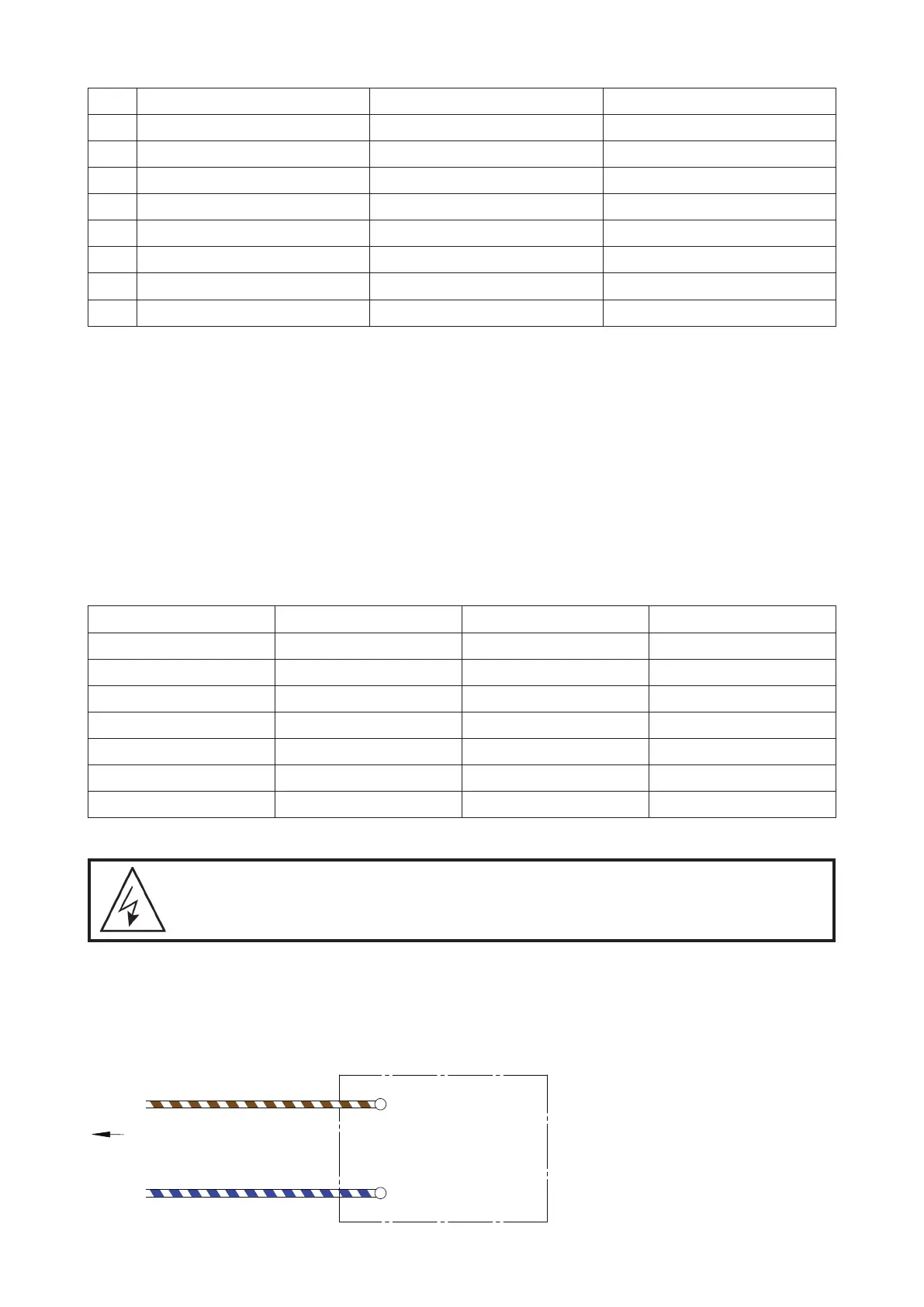

Pin Función T-568A T-568B
1 RS485 +ve Verde/blanco Naranja/blanco
2 RS485 -ve Verde Naranja
3 Entrada digital 3 Naranja/blanco Verde/blanco
4 Entrada analógica Azul Azul
5 0V DC tierra Azul/blanco Azul/blanco
6 Entrada digital 2 Naranja Verde
7 Entrada digital 1 Marrón/blanco Marrón/blanco
8 24 V Marrón Marrón
Compruebe que el cable que utilice tenga el anterior código de color de pines del 1 al 8. Si se ha utilizado
un código de colores alternativo, asegúrese de registrar el color que corresponde a cada pin para evitar
una conexión errónea con el controlador de la piscina o el calentador. Si se utiliza un cable alternativo
compruebe que la entrada analógica y la de tierra sean un par trenzado.
La conexión de 24V se utiliza solo como referencia para las entradas digitales – NO enchufe equipos
externos a esta línea de alimentación.
Entradas de control digitales
Las 3 entradas digitales permiten anular la configuración del selector de velocidad. Para seleccionar una de
estas entradas siga alguno de los siguientes pasos:
• Conecte una alimentación aislada de 24V entre el pin de entrada digital y la toma de tierra DC.
• Conecte los contactos conectados de un relé entre el pin de 24V y la entrada digital.
Las velocidades fijadas (como proporción de velocidad máxima) son:
Entrada 1 (Pin 7) Entrada 2 (Pin 6) Entrada 3 (Pin 3) Velocidad de salida
0 0 0 Selector
0 0 24 V 33 %
0 24 V 0 50%
0 24 V 24 V Retrolavado
24 V 0 0 100%
24 V 0 24 V 67%
24 V 24 V 0 83%
Interconectar el equipo a la SilensorPRO SP400BT
ADVERTENCIA: Se necesita un electricista cualicado para realizar el trabajo descrito a
continuación.
La SilensorPro SP400BT puede ser controlada por otro equipo para cambiarla a velocidad alta (o cualquier
otra velocidad preseleccionada, véase la sección 8 para más detalles). Esto es para alcanzar la máxima
eficiencia, por ejemplo, cuando se utilice un calentador de gas o una bomba de calor. Si el equipo tiene una
salida de señal aislada de 18- 24V DC, solo tiene que conectar el pin 7 al terminal 24 V CC positivo y el pin
5 a la toma de tierra como se muestra en el siguiente diagrama:
Pin7 (Brown/White)
Pin5 (Blue/White)
+ 18 ~ 24V DC
DC Ground
Controlling Equipment
To RJ45 Socket of VSD Pump
To Next Page
