76
Nederlands

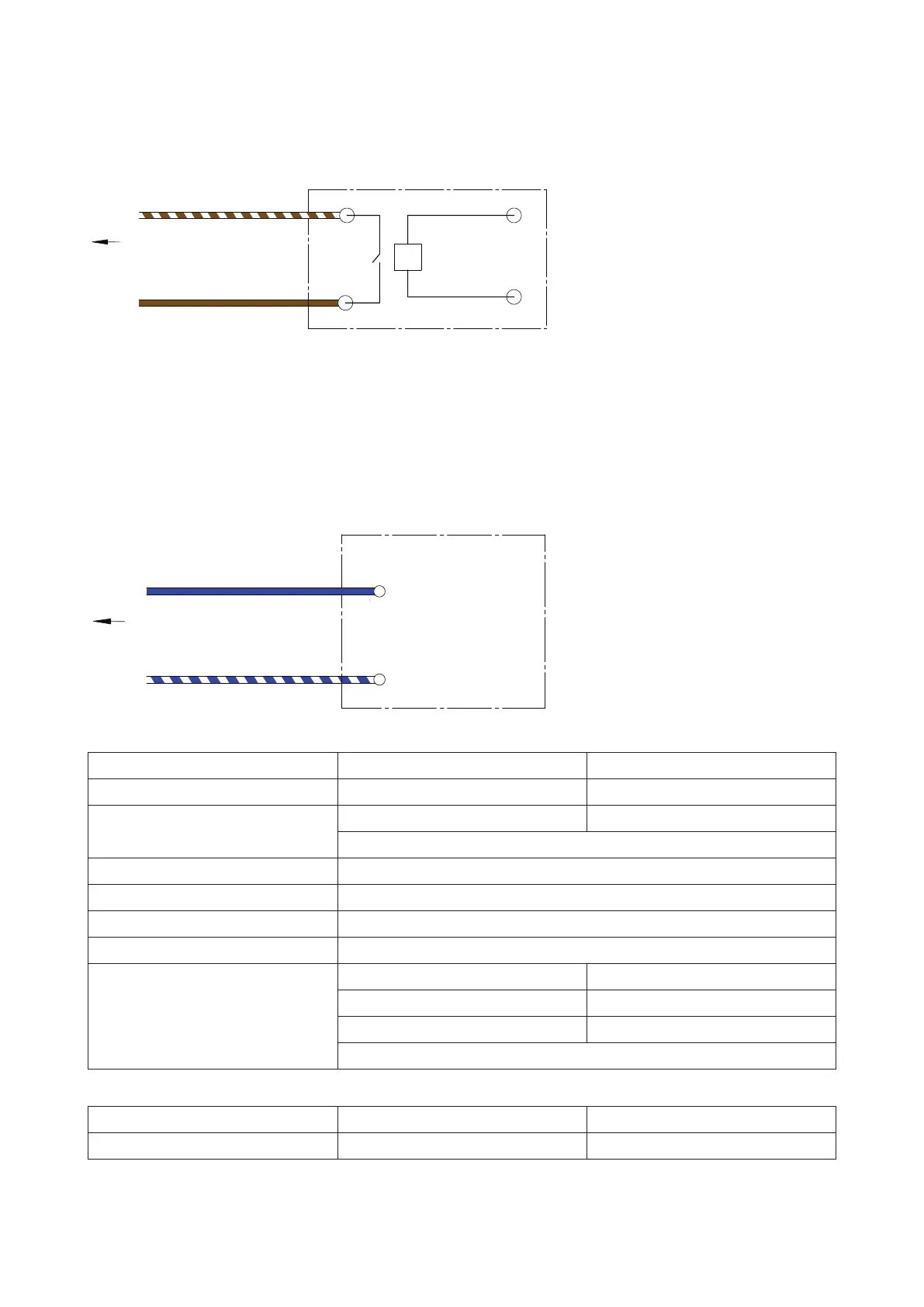

Als de controle-uitrusting geen 18-24V output spanning heeft zoals hierboven vermeld, maar een 24V AC,
230V AC, 12V AC of 12V DC enz. signaal output, kan hiervoor een geschikte relais (de spoelspanning
moet hetzelfde zijn als het signaal output spanning van de controle-uitrusting) worden gebruikt, zoals
weergegeven in het volgende diagram:
To RJ45 Socket of VSD Pump
Controlling Equipment
Pin8 (Brown)
Pin7 (Brown/White)
Relay (Dry)
Contact
Relay Coil, must be
the same voltage
as the equipment
signal output
Als de controle-uitrusting al een relais output heeft (droogcontact) voor de controlefunctie, is een extra relais
niet nodig, sluit dan Pin 7 (bruin/wit) en Pin 8 (bruin) aan op de droge contacten zoals weergegeven in het
linkerdeel van het bovenstaande diagram.
Analoge controle input
Snelheidscontrole kan ook worden opgeslagen door aansluiting van een 0-10V signaal op de input op pin
4 (aarde op pin 5). Zodra een signaal boven 0V wordt geregistreerd, neemt deze input voorrang op alle
gekozen instellingen. Bijvoorbeeld 10V DC verandert de pompsnelheid tot 100%, 5V DC verandert de
pompsnelheid tot 50% etc.
Pin4 (Blue)
Pin5 (Blue/White)
+ 0~ 10 V DC Signal Output
of controlling equipment
DC Ground
Controlling Equipment
To RJ45 Socket of VSD Pump
8. TECHNISCHE SPECIFICATIES
Model
SP200BT SP400BT
Max kop (m)
20 26
RPM
Snelheid 1 - 10: 1.500 – 3.600 Snelheid 1 - 10: 1.050 – 3.100
Backwash instelling: variabel
Behuizing klasse (IP)
45
Isolatieklasse
F
Voltage (V)
220 - (240VAC)
Stroom frequentie (Hz)
50/60 Hz
Motor inputvermogen: (W)
Snelheid 1: 128 Snelheid 1: 126
Snelheid 5: 524 Snelheid 5: 728
Snelheid 10: 1.111 Snelheid 10: 1.639
Backwash instelling: variabel
Werkingsgrenzen
Max watertemperatuur:
40°C 40°C
Max omgevingstemperatuur:
50°C 50°C
