116
Español

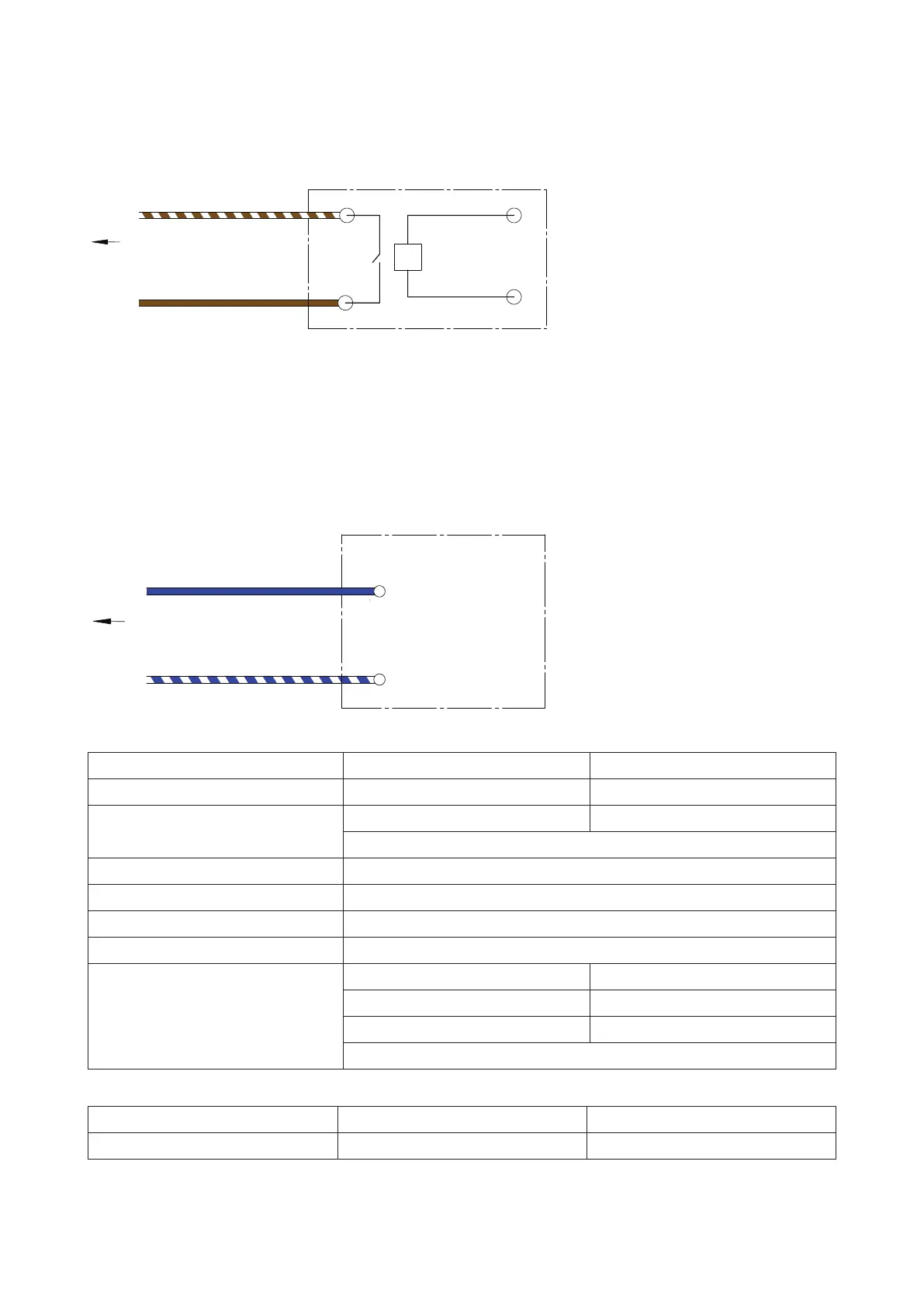

Si el equipo de control no tiene un voltaje de salida de 18-24V DC como se indica anteriormente, y tiene una
salida de señal de 24V AC, 230V AC, 12V AC o 12V DC, etc., debe utilizarse un relé adecuado (el voltaje de
bobina debe ser el mismo al de la salida de señal del equipo de control) para realizar esta función como se
indica más arriba y se muestra en el siguiente diagrama:
To RJ45 Socket of VSD Pump
Controlling Equipment
Pin8 (Brown)
Pin7 (Brown/White)
Relay (Dry)
Contact
Relay Coil, must be
the same voltage
as the equipment
signal output
Si el equipo de control ya tiene la salida del relé (contacto seco) por razones de control, no será necesario
otro relé, simplemente conecte el pin 7 (Marrón/Blanco) y el pin 8 (Marrón) a los contactos secos como se
muestra en la parte izquierda del diagrama anterior.
Entradas de control analógico
Se puede acceder al control de velocidad conectando una señal 0-10 V DC en la entrada del pin 4 (tierra
al pin 5). Tan pronto como se registre una señal por encima de 0 V, esta entrada tendrá prioridad sobre los
ajustes del selector. Por ejemplo, 10V DC cambiará la velocidad de la bomba al 100%, 5V DC cambiará la
velocidad de la bomba al 50%, etc.
Pin4 (Blue)
Pin5 (Blue/White)
+ 0~ 10 V DC Signal Output
of controlling equipment
DC Ground
Controlling Equipment
To RJ45 Socket of VSD Pump
8. ESPECIFICACIONES TÉCNICAS
Modelo
SP200BT SP400BT
Altura máx. (m)
20 26
RPM
Velocidad de 1 a 10: 1,500 – 3,600 Velocidad de 1 a 10: 1,050 – 3,100
Velocidad de retrolavado: variable
Clase de protección (IP)
45
Grado de aislamiento
F
Voltaje (V)
220 – 240VAC
Frecuencia de suministro (Hz)
50/60 Hz
Potencia de entrada del motor: (W)
Velocidad 1: 128 Velocidad 1: 126
Velocidad 5: 524 Velocidad 5: 728
Velocidad 10: 1.111 Velocidad 10: 1.639
Velocidad de retrolavado: variable
Límites de funcionamiento
Temperatura máxima del agua:
40 ºC 40 ºC
Temperatura ambiente máxima:
50 ºC 50 ºC
