Si l’équipement de commande n’a pas une sortie de tension de 18 à 24 V CC comme ci-dessus et a une
sortie de signal de 24 V CA, 230 V CA, 12 V CA ou 12 V CC, etc., un relais adéquat (la tension de bobine
doit être identique à la tension de sortie de signal de l’équipement de commande) peut être utilisé pour

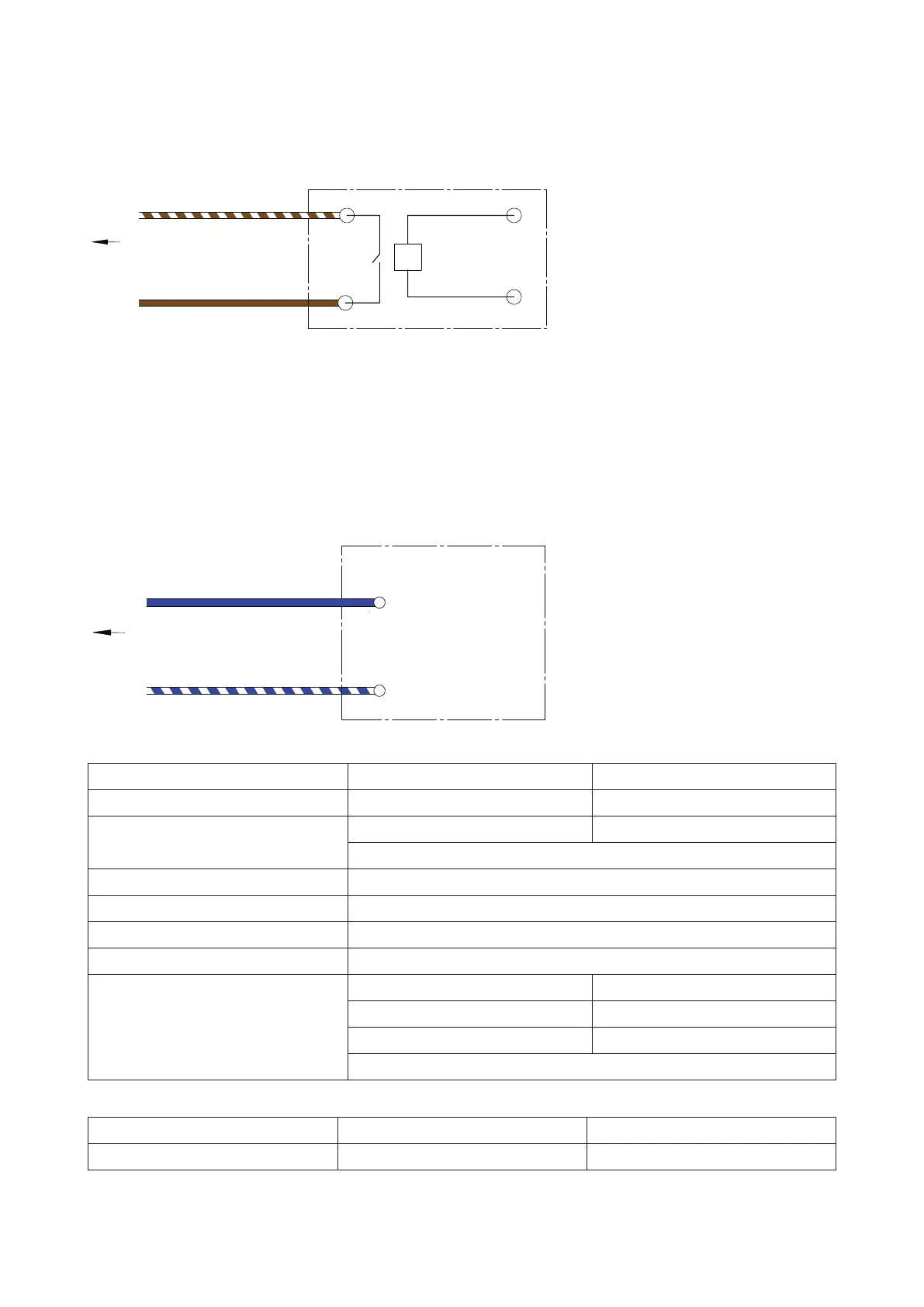

remplir cette fonction comme mentionné ci-dessus et indiqué sur le schéma suivant :
To RJ45 Socket of VSD Pump
Controlling Equipment
Pin8 (Brown)
Pin7 (Brown/White)
Relay (Dry)
Contact
Relay Coil, must be
the same voltage
as the equipment
signal output
Si l’équipement de commande a déjà la sortie de relais (contact sec) à des fins de commande, un relais
supplémentaire n’est pas nécessaire, connectez simplement la broche 7 (marron/blanc) et la broche 8
(marron) aux contacts secs comme indiqué à gauche du schéma ci-dessus.
Entrée de commande analogique
La vitesse de commande peut également être obtenue en connectant un signal de 0 à 10 V CC à l’entrée
sur la broche 4 (mise à la terre sur la broche 5). Dès qu’un signal supérieur à 0 V est enregistré, cette entrée
aura la priorité sur les réglages de cadran. Par exemple, un courant 10 V CC va changer la vitesse de la
pompe pour atteindre 100%, un courant de 5 V CC va changer la vitesse de la pompe pour atteindre 50%,
etc.
Pin4 (Blue)
Pin5 (Blue/White)
+ 0~ 10 V DC Signal Output
of controlling equipment
DC Ground
Controlling Equipment
To RJ45 Socket of VSD Pump
8. CARACTÉRISTIQUES TECHNIQUES
Modèle
SP200BT SP400BT
Hauteur de refoulement max (m)
20 26
Tours/min
Vitesse 1– 10 : 1 500 - 3 600 Vitesse 1– 10 : 1 050 - 3 100
Vitesse de lavage à contre-courant : variable
Classe de l’enceinte (IP)
45
Classe d’isolement
F
Tension (V)
220-240 V CA
Fréquence d’alimentation (Hz)
50/60 Hz
Puissance d’entrée du moteur : (W)
Vitesse 1 : 128 Vitesse 1 : 126
Vitesse 5 : 524 Vitesse 5 : 728
Vitesse 10 : 1 111 Vitesse 10 : 1 639
Vitesse de lavage à contre-courant : variable
Limites de fonctionnement
Température max. de l’eau :
40 °C 40 °C
Température ambiante max. :
50°C 50°C
