COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO
CASO A (collegamento MONO) tra subwoofer e speaker

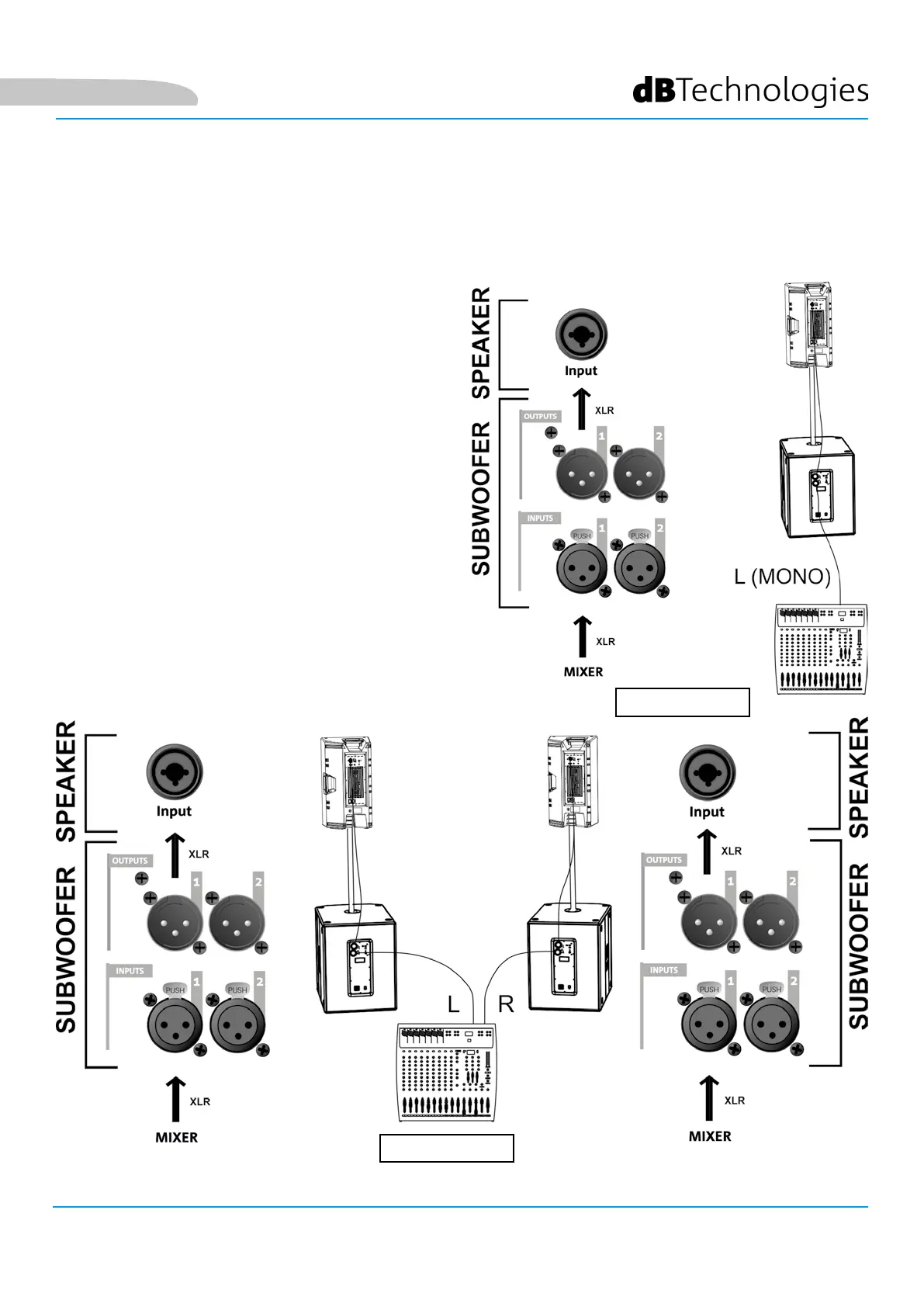

(esempi riportati: gura 1, gura 2):
In base alla scelta di congurazione mono o stereo, è necessario l’utilizzo di uno o due cavi (non forniti) in
ingresso e in rilancio. I connettori devono essere di tipo XLR.
In caso di collegamento MONO tra subwoofer e
speaker:
1. Collegare l’uscita del mixer al connettore di
ingresso INPUTS 1 del subwoofer
2. Collegare il connettore di uscita OUTPUTS 1 del
subwoofer all’ingresso dello speaker.
3. Selezionare su ogni speaker il tipo di impedenza di
ingresso su LINE.
4. Per ogni canale della congurazione, posizionare
OUTPUTS MODE [4] del subwoofer su XOVER, in
modo da rilanciare allo speaker un segnale con
frequenza di crossover di 120 Hz.
Figura 1
