dB Technologies SUB 600 Series - Conexión de las Entradas y Transmisión Audio

Figura 2
75
SUB615 - SUB618 Cód. 420120251 REV. 1.0
CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO

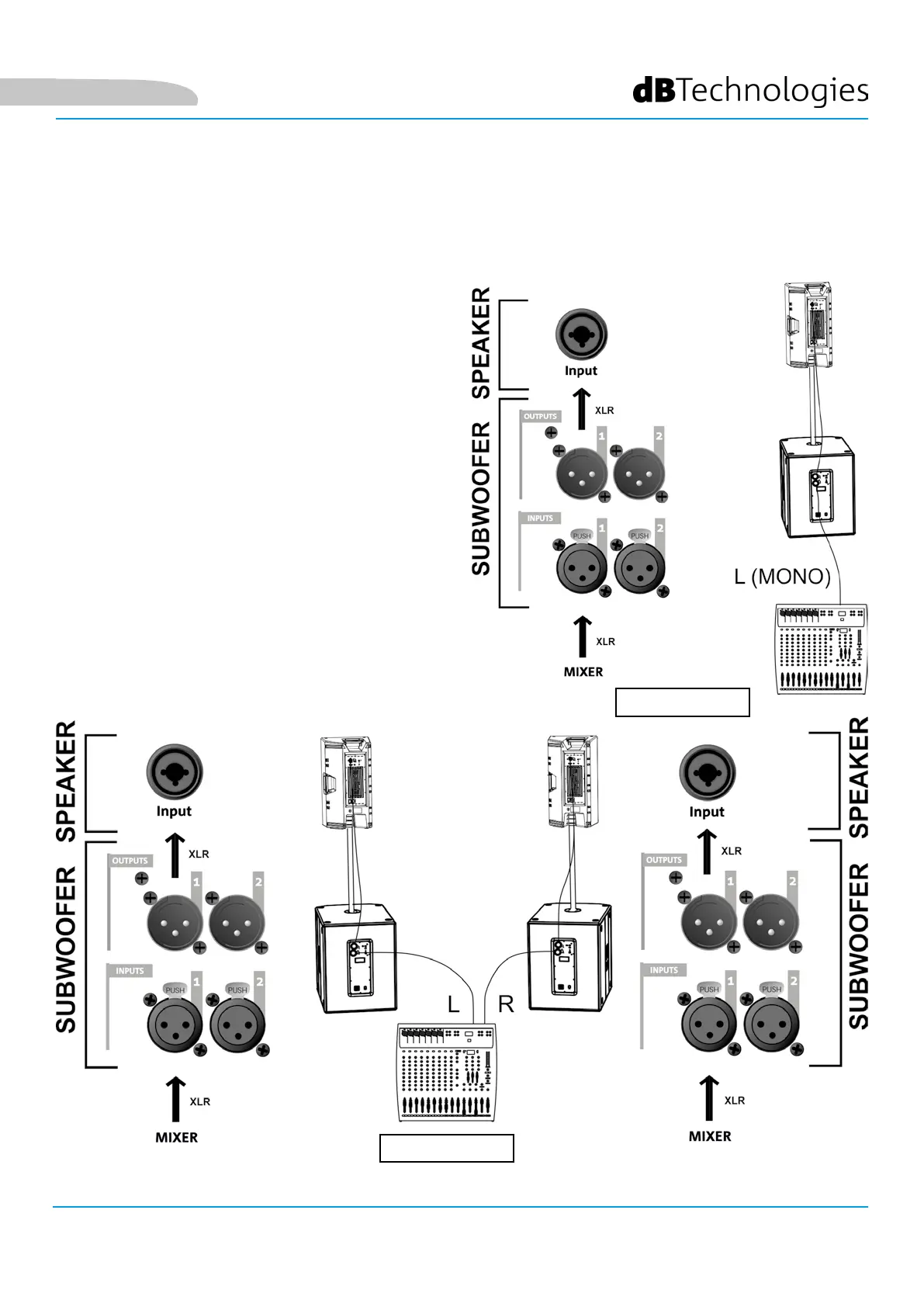

CASO A (conexión MONO) entre subwoofer y altavoces
(ejemplos indicados: gura 1, gura 2):
En base a la elección de conguración mono o estéreo, es necesario el uso de uno o dos cables (no
suministrados) de entrada y de transmisión. Los conectores deben ser de tipo XLR.
En caso de conexión MONO entre subwoofer y
altavoces:
1. Conectar la salida del mixer al conector de entrada
INPUTS 1 del subwoofer
2. Conectar el conector de salida OUTPUTS 1 del
subwoofer a la entrada del altavoz.
3. Seleccionar en cada altavoz el tipo de impedancia
de entrada en LINE.
4. Para cada canal de la conguración, posicionar
OUTPUTS MODE [4] del subwoofer en XOVER, para
transmitir al altavoz una señal con frecuencia de
crossover de 120 Hz.
Figura 1
Español
