SUB 615 - SUB618 Cód. 420120251 REV. 1.0

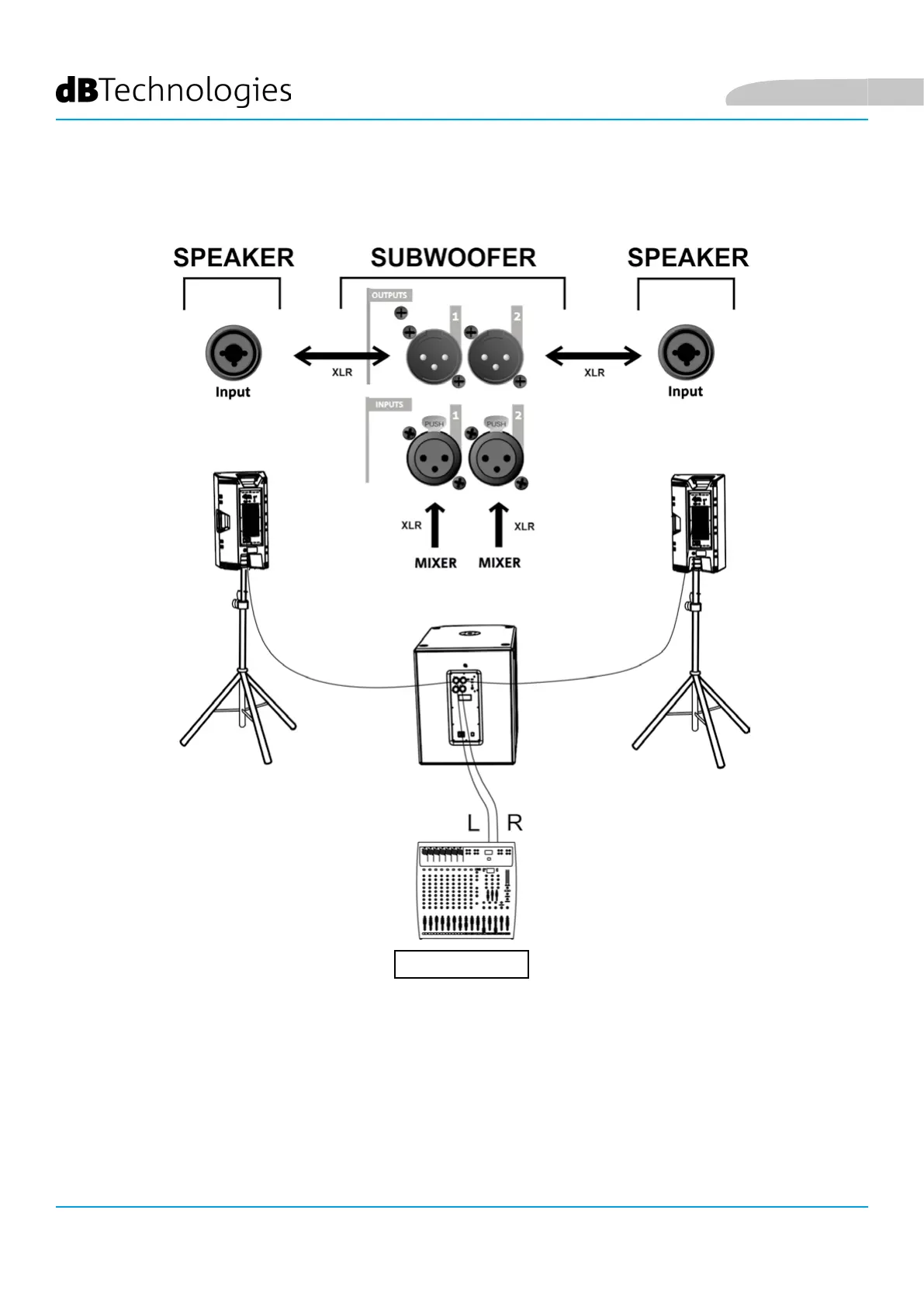

Figura 3
CASO B (conexión ESTÉREO entre un subwoofer y 2 altavoces, gura 3)
1. Conectar las salidas L, R del mixer a las INPUTS 1 y 2 del subwoofer, respectivamente.
2. Transmitir la señal a los altavoces, conectando OUTPUTS 1 a la entrada Input del altavoz izquierdo,
OUTPUTS 2 a la entrada Input del altavoz derecho.
3. Seleccionar la impedancia en cada altavoz (tipo “LINE”).
4. Posicionar OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altavoz una señal con
frecuencia de crossover de 120 Hz.
Español
