VERBINDUNG DER AUDIO-EINGÄNGE UND RÜCKLAUF
FALL A (MONO-Verbindung) zwischen Subwoofer und

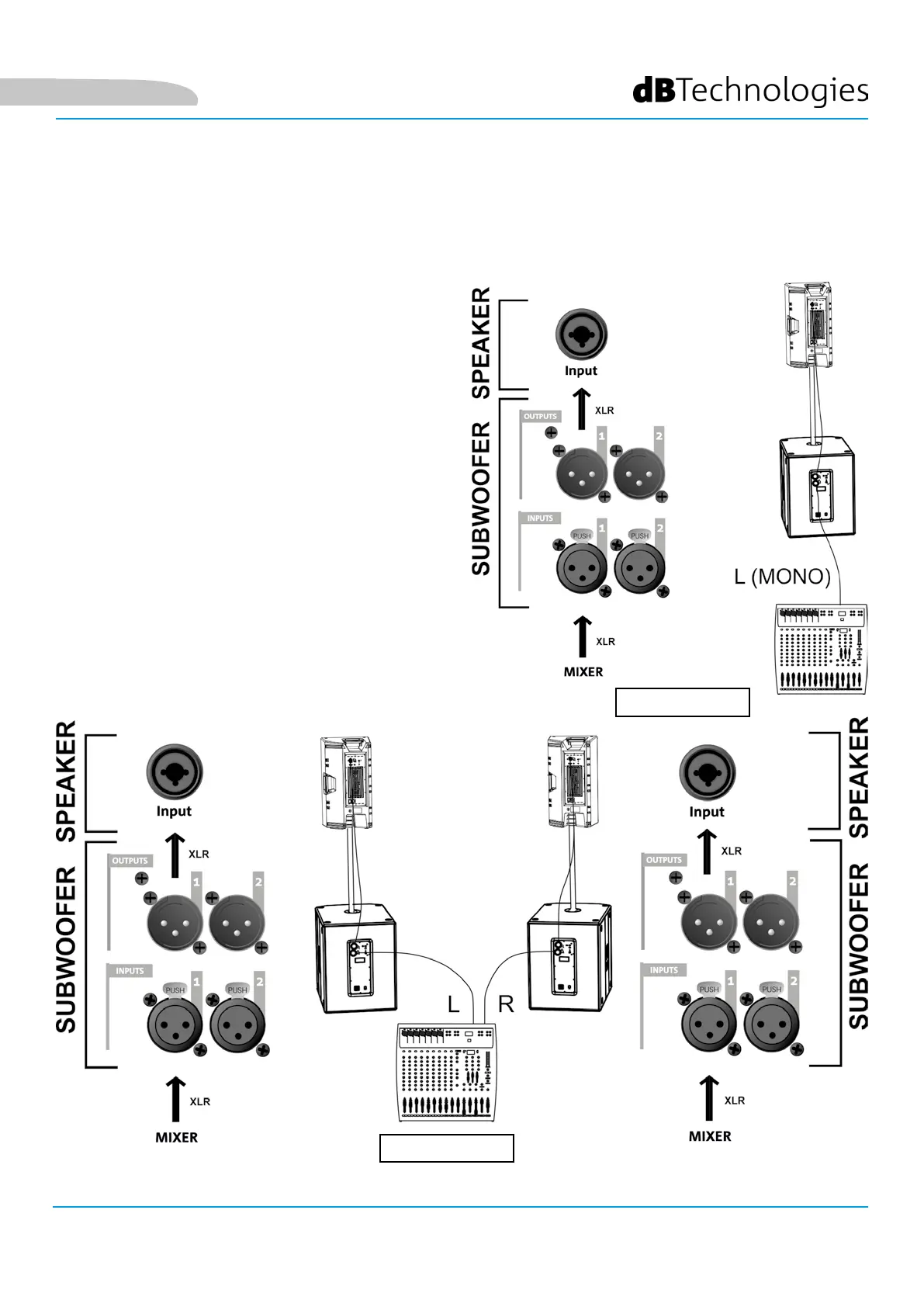

Lautsprecher (Beispiele: Abbildung 1, Abbildung 2):
Auf Grundlage der Mono- oder Stereo-Konguration müssen ein oder zwei Kabel (nicht mitgeliefert) am
Eingang und am Rücklauf verwendet werden. Es müssen XLR-Stecker verwendet werden.
Bei MONO-Verbindung zwischen Subwoofer und
Lautsprecher:
1. Den Ausgang des Mischers an den Eingangsstecker
INPUTS 1 des Subwoofers anschließen
2. Den Ausgangsstecker OUTPUTS 1 des Subwoofers
an den Lautsprechereingang schließen.
3. An jedem Lautsprecher die Art der
Eingangsimpedanz am LINE auswählen.
4. Für jeden Kanal der Konguration, OUTPUTS
MODE [4] des Subwoofer auf XOVER stellen,
um an den Lautsprecher ein Signal mit
Übergangsfrequenz von 120 Hz weiterzugeben.
Abbildung 1
