SUB 615 - SUB618 Art.-Nr. 420120251 REV. 1.0

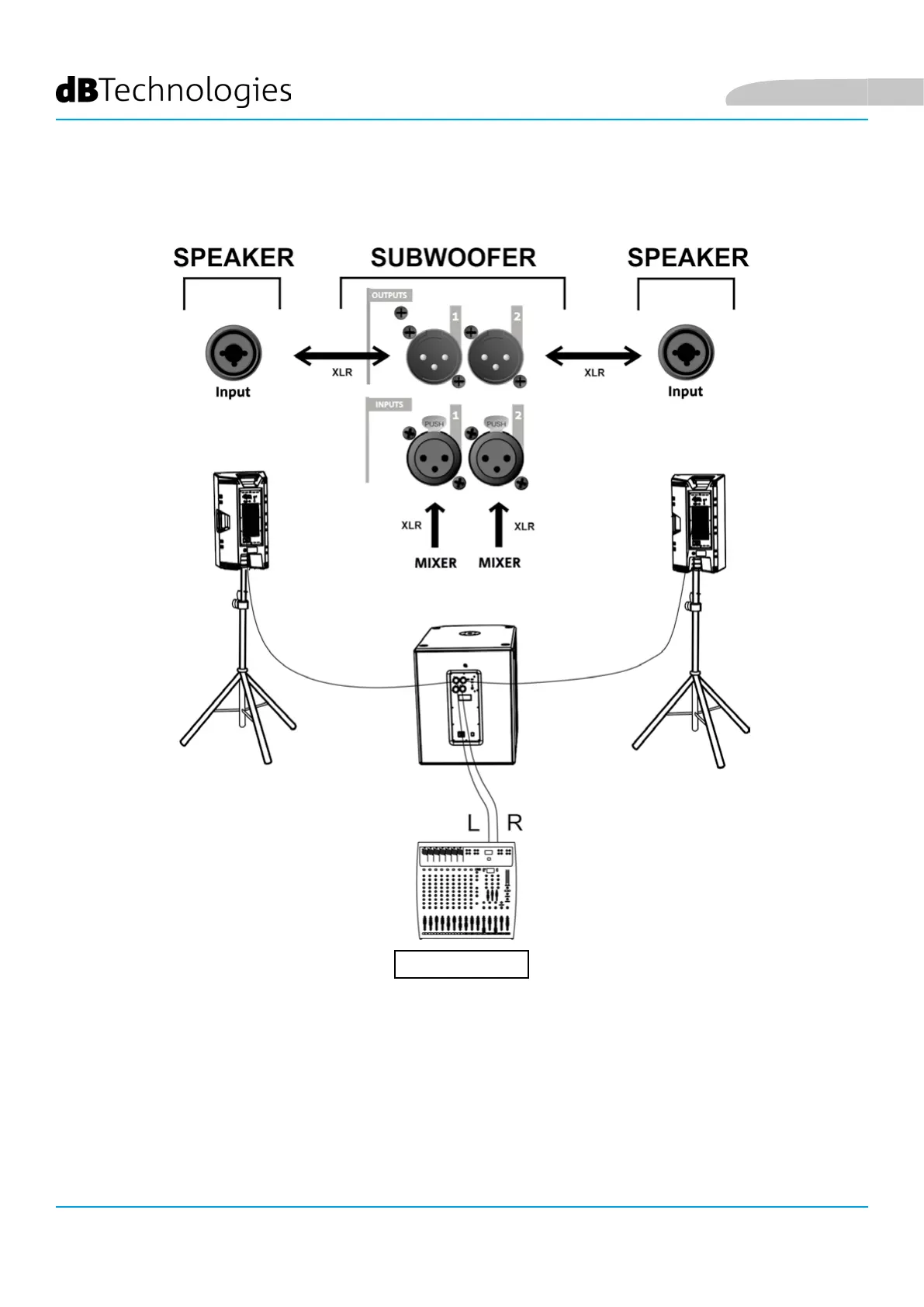

Abbildung 3
FALL B (STEREO-Verbindung zwischen einem Subwoofer und 2 Lautsprechern, Abbildung 3)
1. Die Ausgänge L, R des Mischers jeweils an die INPUTS 1 und 2 des Subwoofer schließen.
2. Das Signal an die Lautsprecher weitergeben, indem OUTPUTS 1 an den Eingang Input des linken
Lautsprechers, OUTPUTS 2 an den Eingang Input des rechten Lautsprechers geschlossen wird.
3. An jedem Lautsprecher die Impedanz auswählen (Typ „LINE“).
4. OUTPUTS MODE [4] des Subwoofers auf XOVER stellen, um ein Signal mit Übergangsfrequenz von 120 Hz
an den Lautsprecher weiterzugeben.
Deutsch
