CONNEXION DES ENTRÉES ET RELANCE AUDIO

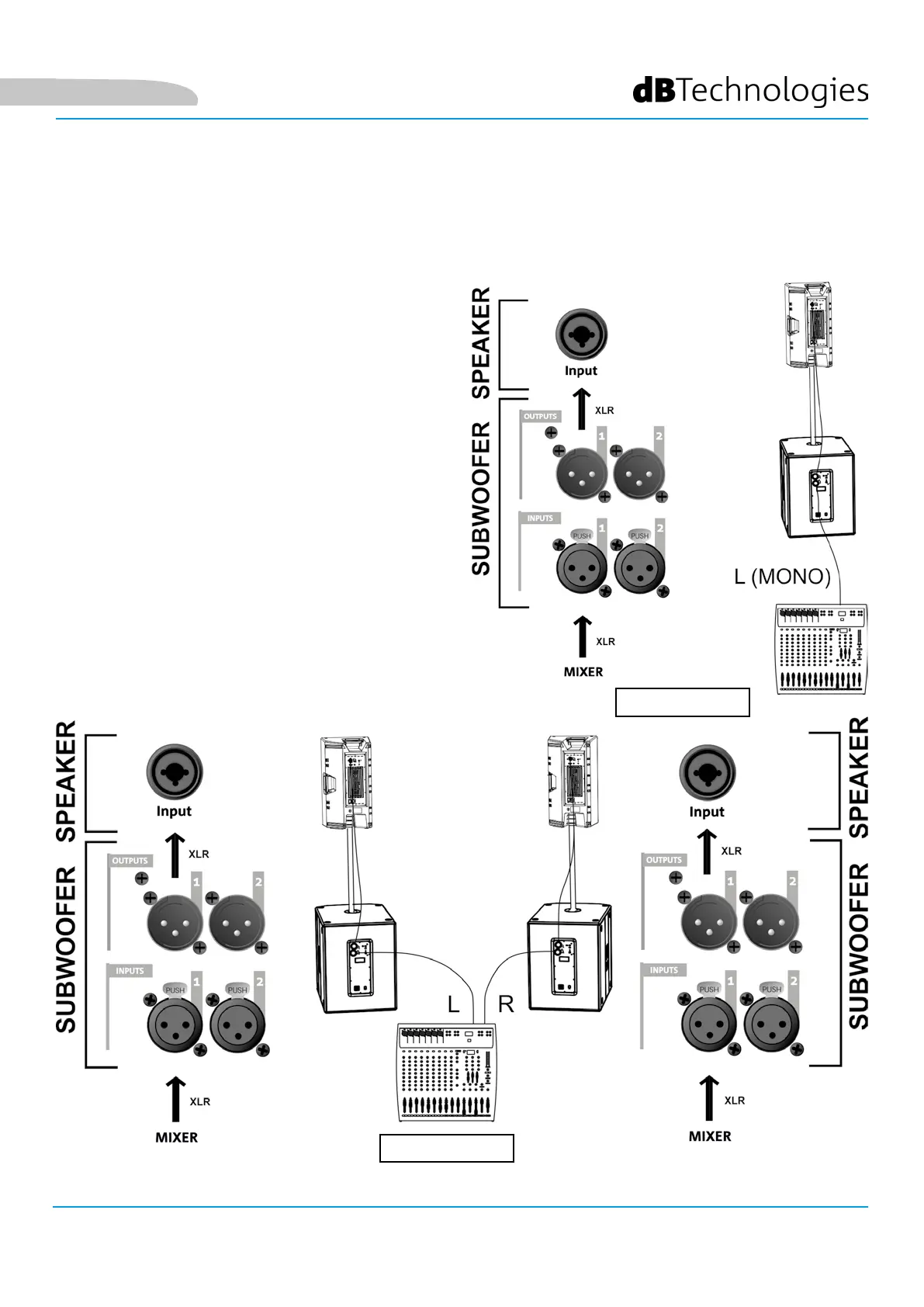

SITUATION A (connexion MONO) entre subwoofer et
enceinte (exemples reportés : gure 1, gure 2) :
Selon la sélection de conguration mono ou stéréo, il faut utiliser un ou deux câbles (non fournis) à l’entrée et
en relance. Les connecteurs doivent être de type XLR.
En cas de connexion MONO entre subwoofer et
enceinte :
1. Relier la sortie du mélangeur au connecteur
d’entrée INPUTS 1 du subwoofer
2. Relier le connecteur de sortie OUTPUTS 1 du
subwoofer à l’entrée de l’enceinte.
3. Sélectionner sur chaque enceinte le type
d’impédance d’entrée sur LINE.
4. Pour chaque canal de la conguration, positionner
OUTPUTS MODE [4] du subwoofer sur XOVER, an
de relancer à l’enceinte un signal avec fréquence
de crossover de 120 Hz.
Figure 1
