60
SUB 615 - SUB618 Code 420120251 RÉV. 1.0

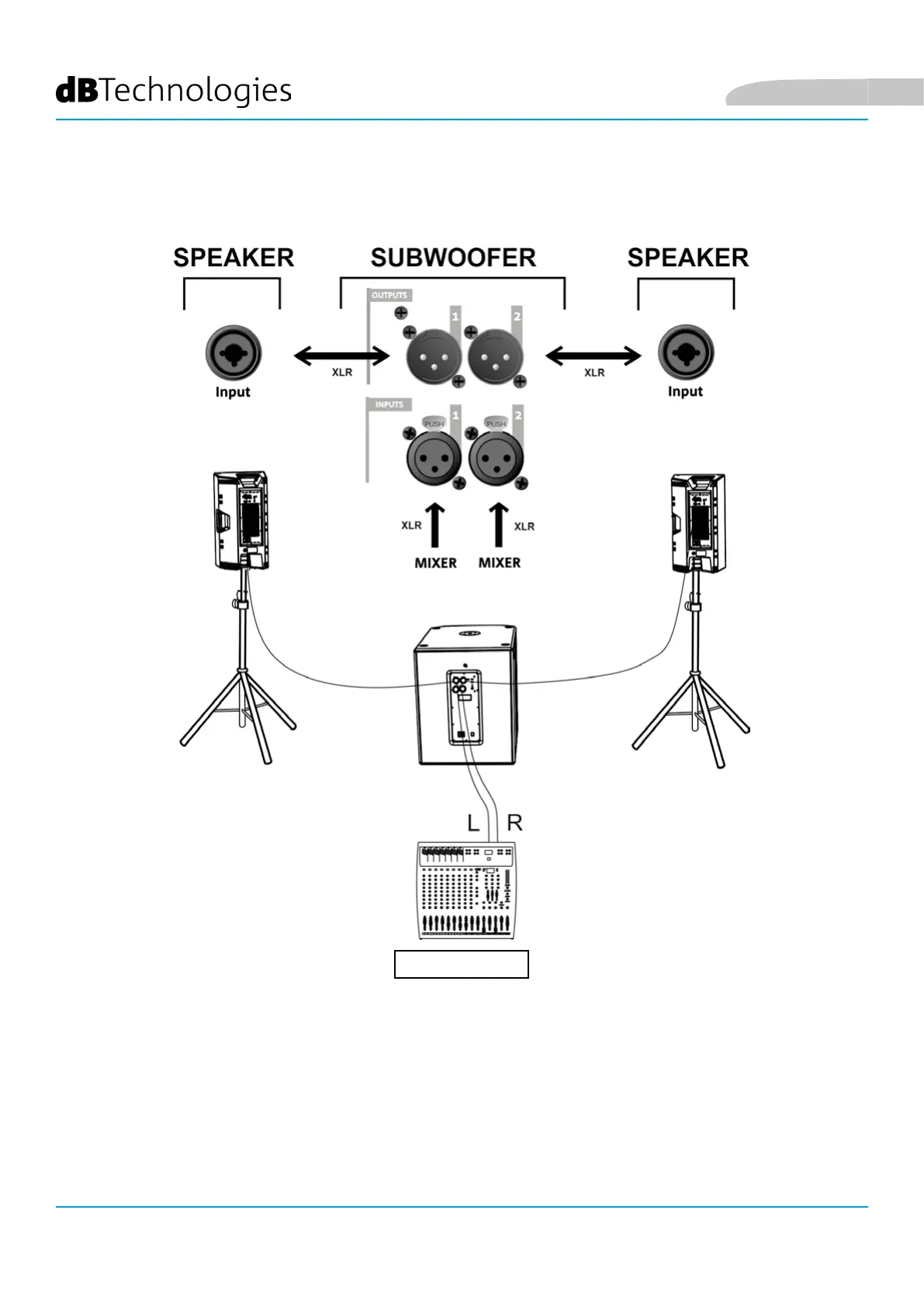

Figure 3
SITUATION B (connexion STEREO entre un subwoofer et 2 enceintes, gure 3)
1. Relier les sorties L, R du mélangeur aux INPUTS 1 et 2 du subwoofer respectivement.
2. Relancer le signal aux enceintes, en connectant OUTPUTS 1 à l’entrée Input de l’enceinte gauche,
OUTPUTS 2 à l’entrée Input de l’enceinte droite.
3. Sélectionner l’impédance sur chaque enceinte (type « LINE »).
4. Positionner OUTPUTS MODE [4] du subwoofer sur XOVER, an de relancer à l’enceinte un signal avec
fréquence de crossover de 120 Hz.
Français
