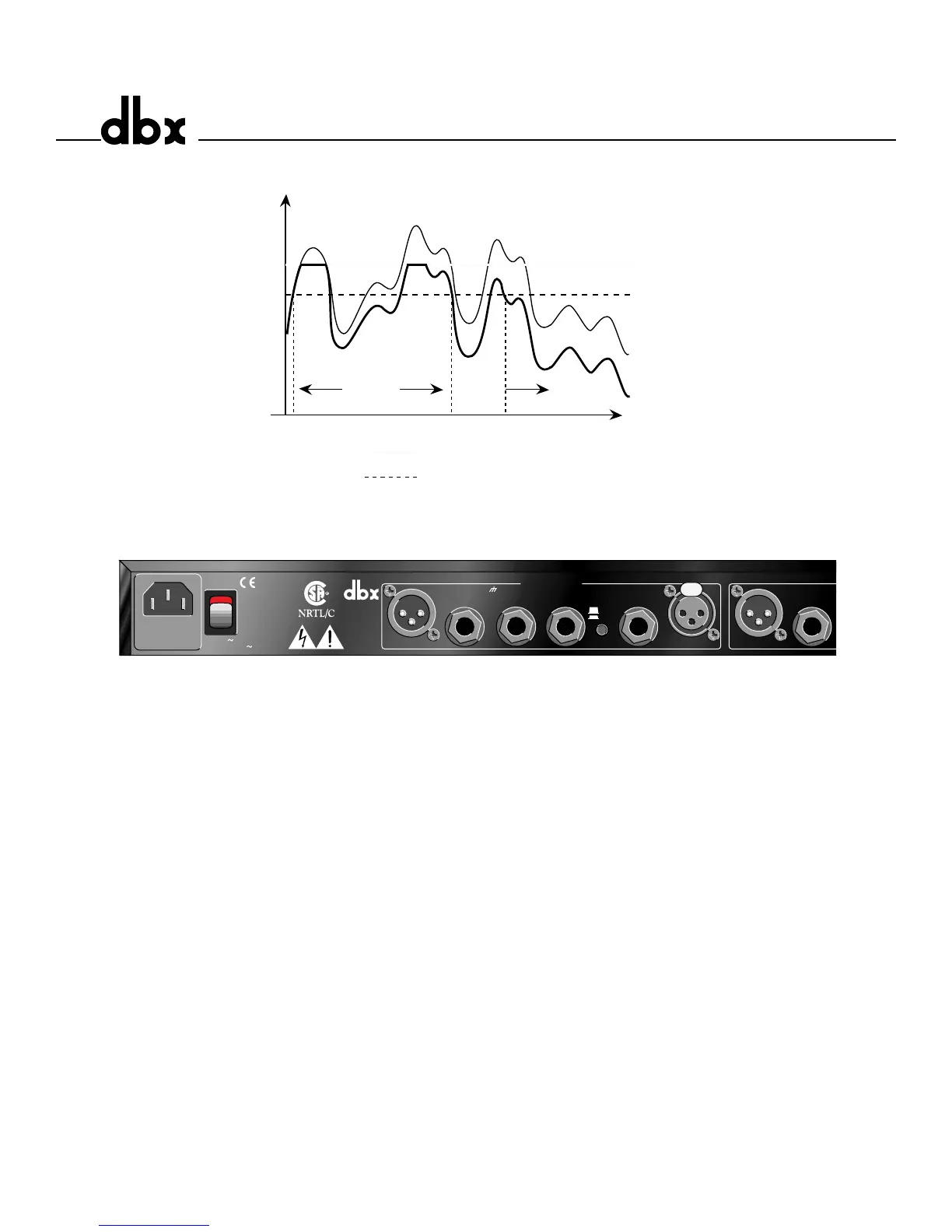

Figura 4: Acción protectora del limitador PeakStopPlus™
Panel posterior
Receptáculo tomacorriente para CA - Utilice el cable de CA suministrado para conectar la unidad a la
alimentación de CA. Este receptáculo para CA incluye una gaveta de fusibles, que puede abrirse com-
pletamente y que contiene dos fusibles: el fusible activo y uno de repuesto. Reemplace el fusible sólo
por uno del mismo tipo y potencia.
Entradas audio (INPUTS) - Cada canal tiene entradas electrónicamente balanceadas para XLR y jack
estéreo 6,3 mm. Las entradas pueden utilizarse en una configuración balanceada o desbalanceada.
Salidas audio (OUTPUTS) - Cada canal tiene salidas servo-balanceadas para XLR y jack 6,3 mm
estéreo. Las salidas pueden utilizarse en una configuración balanceada o desbalanceada.
Conmutador OPERATING LEVEL - Este conmutador selecciona entre un nivel operativo nominal de -
10 dBV y +4 dBu. Cuando el conmutador está en la posición de encendido (abajo), se selecciona un
nivel operativo de -10 dBV, cuando está en la posición de apagado (alto) se seleccionan un nivel opera-
tivo de +4 dBu.
Salida SIDECHAIN SEND - Cada canal tiene una salida balanceada de transmisión de la cadena later-
al (SIDECHAIN SEND) para jack 6,3 mm estéreo. Esta salida puede utilizarse en una configuración bal-
anceada o desbalanceada.
Entrada SIDECHAIN RETURN - Cada canal tiene una entrada desbalanceada de retorno de cadena
lateral (SIDECHAIN RETURN) para jack 6,3 mm mono.
OUTPUTS
CHANNEL TWO
SIDECHAIN
OUTPUTS INPUTS
SENDRETURN
OPERATING
LEVEL
+4 dBu
-10 dBV
PROFESSIONAL
PRODUCTS
A HARMAN
INTERNATIONAL
COMPANY
SALT LAKE CITY,
UTAH
PIN1 / SLEEVE
PIN 2 / TIP +
PIN 3 / RING -
MADE IN USA
MODEL 1066
POWER
20 WATTS
MANUFACTURED UNDER ONE OR MORE OF THE FOLLOWING U.S. PATENTS: 4,234,804 4,316,107 4,329,598 4,331,931 4,377,792 4,403,199 4,409,500 4,425,551 4,434,3
PIN1 / SLEEVE
PIN 2 / TIP +
PIN 3 / RING -
100-120V 50/60 Hz
FUSE: 250mA 250V SLOW BLOW
FUSE: REPLACE WITH
SAME TYPE FUSE AND
RATING.
ATTENTION: UTILISER
UN FUSIBLE DE
RECHANGE DE MEME
TYPE ET CALIBRE.
Time
Output Signal
Input Signal
Output Signal
Intelligent Predictive Limiting™
Release Time
Attack Time
}
2 dB Typically
58
CONTROLES
Absolute ceiling of the Instantaneous
Transient Clamp™
Intelligent Predictive Limiting™ Level
Tope absoluto del Clamp transitorio
instantáneo
Nivel de limitación predictiva inteligente
