14
D
E
H
I
G
F
B
C
INSTALLATION

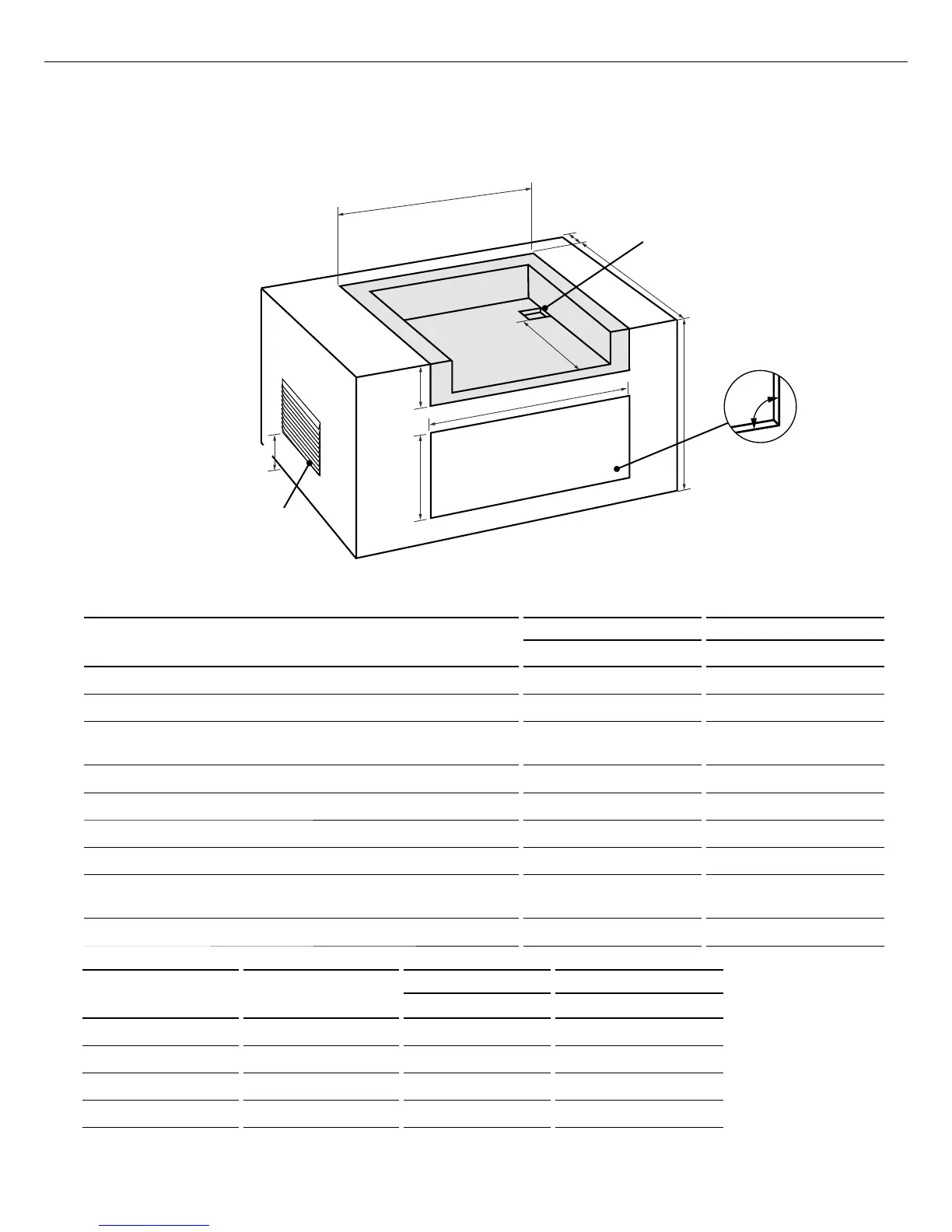

DIMENSIONS DU CAVITÉ
BE1-48R BE1-36R
Pouces (mm) Pouces (mm)
A
Hauteur maximale de la coque de l'enceinte
35 ½ (902mm) 35 ½ (902mm)
B
Profondeur de l'enveloppe de l'enceinte
22 ¾ (578mm) 22 ¾ (578mm)
C
Profondeur minimale pour l'oscillation du
couvercle
3 ¾ (95mm) 3 ¾ (95mm)
D
Largeur de la cavité de l'enceinte
51 ⅝ (1318mm) 40 ½ (1029mm)
E
Hauteur de la cavité de l'enceinte
11 ⅛ (283mm) 11 ⅛ (283mm)
f
Hauteur de l'enceinte de l'enceinte
18 ½ (467mm) 18 ½ (467mm)
G
Hauteur à la base des évents
1 (25mm) 1 (25mm)
H
Hauteur de l'ouverture pour les portes d'accès /
tiroirs
20 (508mm) 20 (508mm)
I
Largeur d'ouverture pour portes d'accès / tiroirs
46 (1168mm) 34 (864mm)
Détails de construction intégrés
Disposition standard pour la cavité comprenant la veste isolée
Remarque: les évents doivent être
situés à gauche, à droite et à l'arrière de
l'enceinte. La taille minimum de tous les
évents est de 10x10po (645 x 645mm)
Remarque: la découpe de
chaque coin doit être un angle
de 90° pour que les portes
d'accès / tiroirs s'adaptent
correctement.
Remarque: ouverture de 4 x 4
po (102mm x 102mm) pour la
conduite d'alimentation en gaz
FIG. 06
PORTES D'ACCÈS
NUMÉRO DE MODÈLE
TIROIRS D'ACCÈS
NUMÉRO DE MODÈLE
LARGEUR DE CAVITÉ HAUTEUR DE LA CAVITÉ
Pouces (mm) Pouces (mm)
ADN1-20x48 ADR2-48 46 (1168) 20 (508)
ADN1-20x36 ADR2-36 34 (864) 20 (508)
ADN1-20x30 ADR2-30 28 (711) 20 (508)
ADN1-20x24 ADR2-24 22 (559) 20 (508)
To order access drawers or doors, please visit www.dcsappliances.com for further details.
