DCS BE1 Series Installation Guide

13
INSTALLATION
DIMENSIONS DU CAVITÉ
BE1-48R BE1-36R
Pouces (mm) Pouces (mm)
A
Hauteur maximale de la coque de l'enceinte
35 ½ (902mm) 35 ½ (902mm)
B
Profondeur de l'enveloppe de l'enceinte
22 ¾ (578mm) 22 ¾ (578mm)
C
Profondeur minimale pour l'oscillation du
couvercle
3 ¾ (95mm) 3 ¾ (95mm)
D
Largeur de la cavité de l'enceinte
45 ¾ (1162mm) 34 ½ (876mm)
E
Hauteur de la cavité de l'enceinte
10 ⅛ (257mm) 10 ⅛ (257mm)
f
Profondeur à l'ouverture d'alimentation en gaz
18 ½ (464mm) 18 ½ (464mm)
G
Hauteur à la base des évents
1 (25mm) 1 (25mm)
H
Hauteur de l'ouverture pour les portes d'accès
/ tiroirs
20 (508mm) 20 (508mm)
I
Largeur d'ouverture pour portes d'accès / ti-
roirs
46 (1168mm) 34 (864mm)
D
E
H
I
G
F
A
B
C

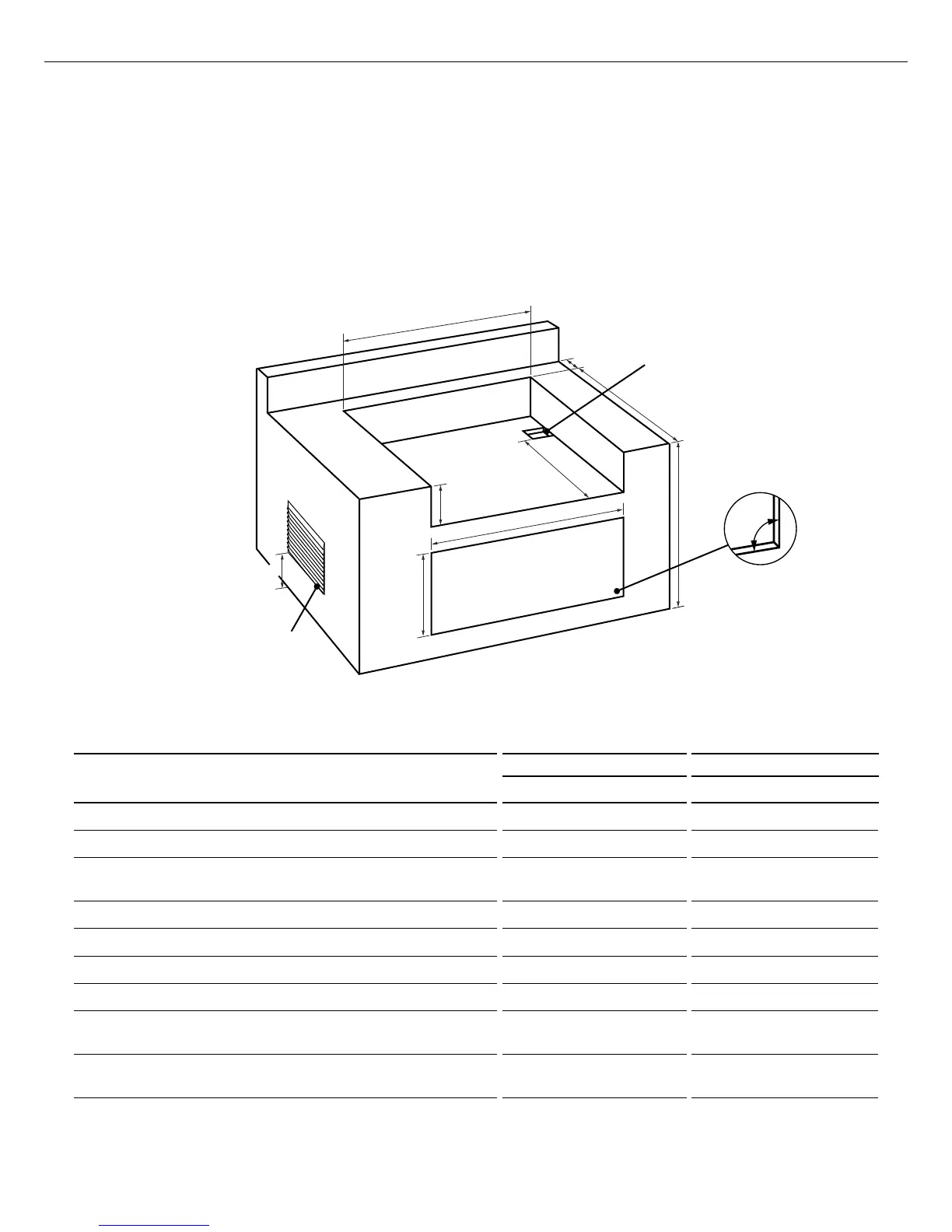

Détails de construction intégrés
Disposition standard pour une enceinte non combustible
IMPORTANT!
Si vous installez le gril dans une enceinte non combustible, toute construction combustible doit
toujours être à l'extérieur de la zone de dégagement de 18 pouces. Si votre île est faite de stuc sur le
dessus des montants en bois, le bois ne peut pas être à l'intérieur de la zone de dégagement de 18
pouces à combustible, même si le stuc est ce qui touche la zone du barbecue.
Remarque: les évents doivent être
situés à gauche, à droite et à l'arrière de
l'enceinte. La taille minimum de tous les
évents est de 10x10po (645 x 645mm)
Remrque: ouverture de 4 x 4 po
(102mm x 102mm) pour l conduite
d'limenttion en gz
FIG. 05
Remarque: la découpe de
chaque coin doit être un angle
de 90° pour que les portes
d'accès / tiroirs s'adaptent
correctement.
