17
INSTALLATION
Branchement de gaz
Connexion: Tuyau LP avec un déconnexion rapide et un régulateur de type 1 inclus. Pression
de fonctionnement: 11.0 po C.E. Tous les tuyaux et raccords de gaz doivent être conformes à la
norme ANSI Z21.75 / CSA 6.27 pour les raccords pour appareils à gaz extérieurs et les maisons
préfabriquées.
Remarque: lorsqu'une unité LP est directement connectée à un système LP, vous devez suivre les
consignes de branchement au gaz naturel.
Si vous avez l'intention de faire fonctionner votre barbecue intégré avec du gaz de pétrole liquéfié
à l'aide d'un cylindre de 20 lb-pi de type 1, un dispositif de retenue de réservoir PL intégré doit être
installé avant la première utilisation du barbecue. L'installateur doit fournir un tuyau flexible ID ½et
un tuyau fixe ainsi qu'un adaptateur d'évasement comme indiqué à la figure 09. L'installateur doit
fournir le régulateur de gaz approprié pour réduire la pression du gaz à 11 po C.E.
Branchement intégré LP
Si le gril doit être installé dans une application intégrée, le gril doit être installé conformément aux
directives d'installation intégrées et l'ensemble régulateur / tuyau flexible doit être retiré du produit.
IMPORTANT!
La tuyauterie de gaz et les connecteurs doivent être serrés dans l'enceinte pour éviter tout
contact avec les pièces mobiles et les surfaces chaudes. Lorsque la tuyauterie de gaz traverse une
ouverture dans l'enceinte, la tuyauterie doit être protégée sur une distance d'au moins 2 "(50 mm)
de chaque côté de l'ouverture.
Bas de l'unité
Régulateur LP /
tuyau
Mur de clôture
Tuyau flexible 1/2 po ID avec
raccords 1/2 po NPT
(non fourni)
Tuyau fixe 1/2 po NPT
(non fourni)
Adaptateur 3/8 po
Raccord évasé 1/2
po NPT femelle
(non fourni)
Réservoir de LP
de 20 lb
(non fourni)
Réservoir
dispositif (non
fourni)

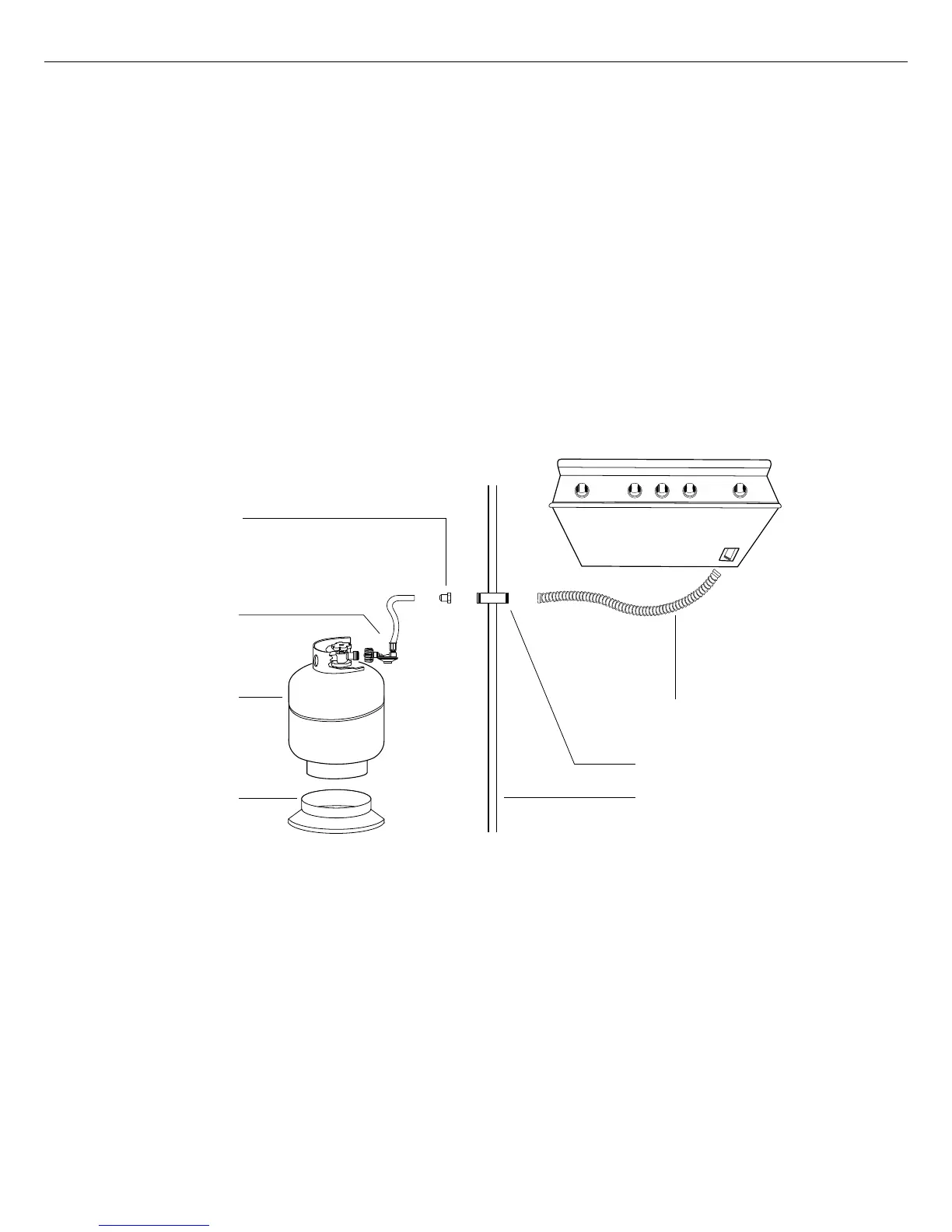

FIG. 09 LP Gaz - Intégré
FR
