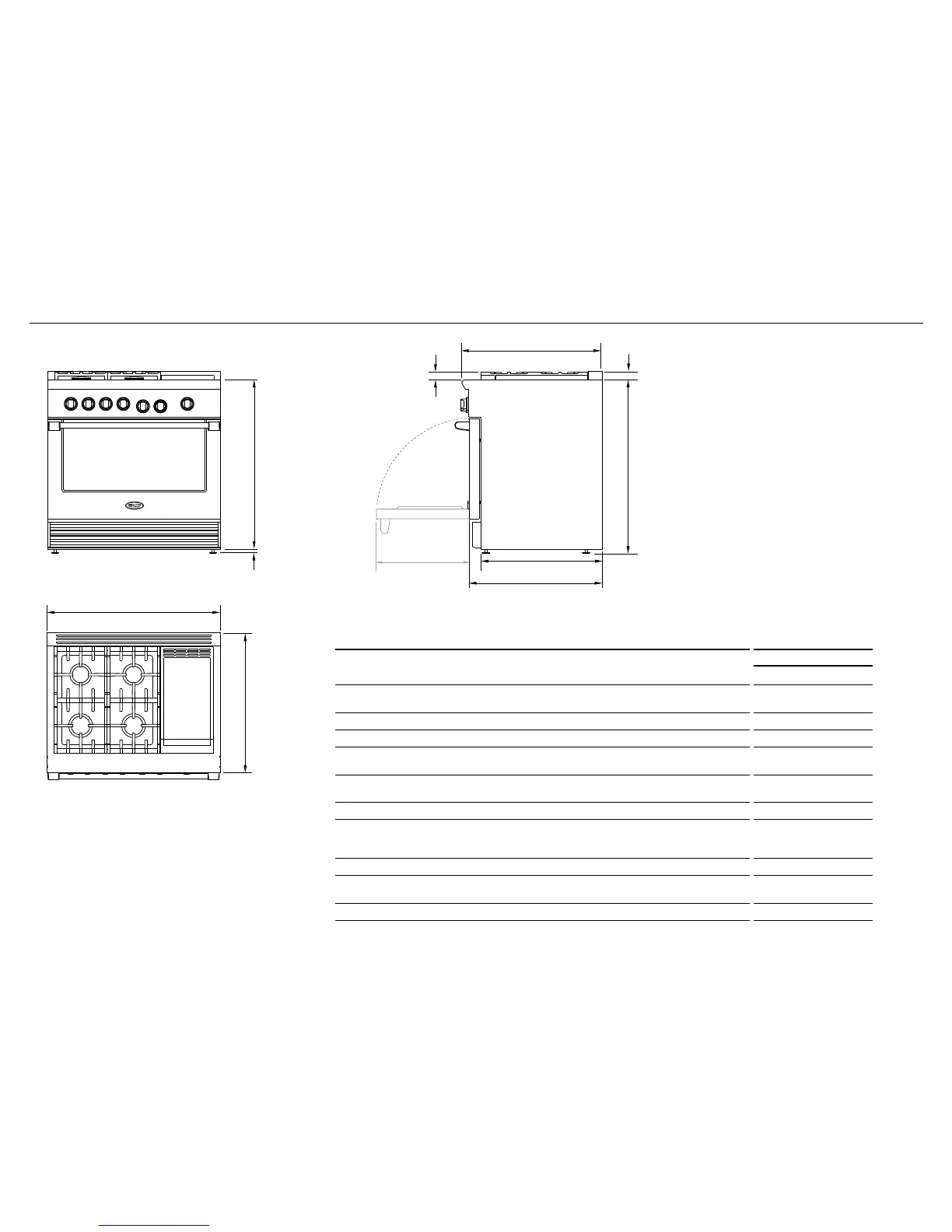

5DIMENSIONS DU PRODUIT– MODÈLES 36”
B
C
H
I
C
F
D
J
E
G
A
PLAN
PROFIL
AVANT
Modèle RGV2-364GD présenté uniquement à titre indicatif
DIMENSIONS DU PRODUIT
MODÈLES 36”
pouces (mm)
A
Hauteur hors tout de la cuisinière (du sol à la surface de cuisson, excluant
les pièces d’appui et la garniture d’évent)
min. 353/4” (908)
max. 363/4” (933)
B
Largeur hors tout de la cuisinière 357/8” (911)
C
Profondeur hors tout de la cuisinière (excluant la poignée et les boutons) 291/8” (740)
D
Profondeur de l’arrière du châssis jusqu’au devant des armoires– panneau de
commande en saillie
251/8” (638)
E
Profondeur de l’arrière du châssis jusqu’au devant des armoires– panneau de
commande au même niveau que les armoires
2711/16” (703)
F
Hauteur entre le dessus du comptoir et le dessus des pièces d’appui 19/16” (40)
G
Hauteur entre le dessus du comptoir et le dessus
- de la garniture d’évent (le cas échéant)
- garniture d’évent inclinée (le cas échéant)
13/4” (45)
3 1/2” (90)
H
Hauteur entre le dessus du comptoir et le dessous du châssis 351/4” (895)
I
Hauteur des pattes ajustables min. 1/2” (13)
max. 11/2” (38)
J
Profondeur de la porte ouverte jusqu’au panneau de commande avant 191/8” (486)
