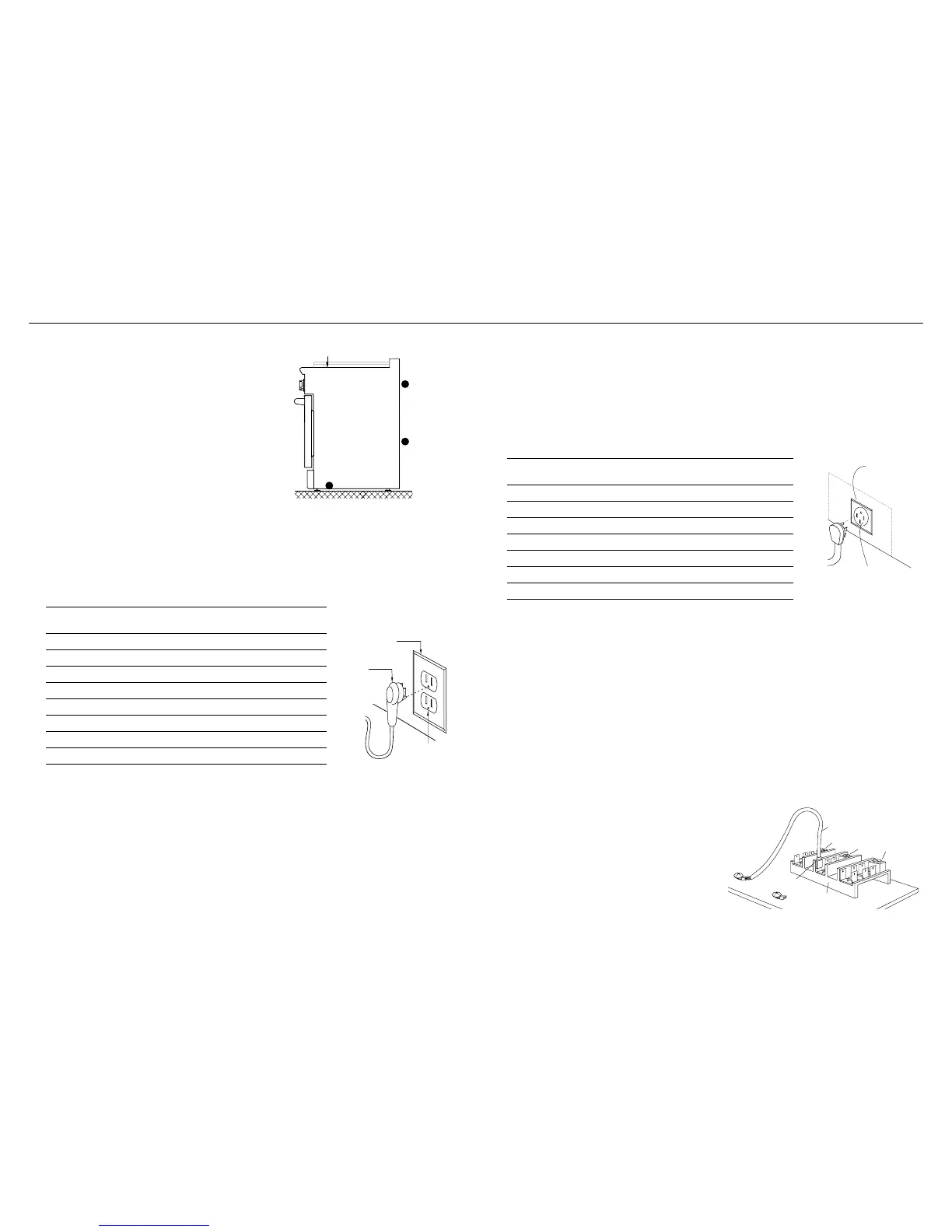

!4RACCORDEMENT ÉLECTRIQUE
TOUS LES MODÈLES
MODÈLES RGV2 ET RGCV2
MODÈLES RDV2
IMPORTANT!
●
Cette cuisinière doit être raccordée à l’alimentation
électrique uniquement par une personne qualifiée.
●
Cette cuisinière doit être mise à la terre.
●
Déconnectez toujours le cordon d’alimentation
électrique de la prise murale ou interrompez
lecourant avant d’effectuer un entretien ou
uneréparation.
●
Respectez tous les codes et règlements en vigueur
concernant la mise à la terre; en l’absence de tels
codes et règlements, respectez la norme ANSI/
NFPA n°70 du Code national de l’électricité.
Les schémas de
câblage sont
également inclus
dans le résumé
de service, fixé
à l’intérieur du
panneau de
plinthe.
L’alimentation électrique doit provenir d’un circuit monophasé correctement polarisé
de 120VCA, 60 Hz, qui convient à la consommation de courant maximale du modèle,
indiquée dans le tableau ci-dessous. Veuillez vérifier la consommation de courant de
votre modèle en consultant l’étiquette signalétique apposée à l’arrière de la cuisinière.
Méthode de mise à la terre requise– Modèles RGV2 et RGCV2
●
Cet appareil est équipé en usine d’un cordon d’alimentation électrique muni d’une
fiche à trois broches avec mise à la terre (à lames parallèles polarisées). La fiche doit
être branchée dans une prise avec mise à la terre correspondante, connectée à un
circuit correctement polarisé de 120V. Si le circuit ne comporte pas de prise avec
mise à la terre, l’installateur a la responsabilité et l’obligation de faire remplacer, par un
électricien qualifié, la prise existante par une prise polarisée correctement mise à la terre,
conformément à tous les codes et règlements locaux en vigueur. En l’absence de tels
codes et règlements, le remplacement de la prise doit être effectué conformément au
Code national de l’électricité.
●
IMPORTANT!
La troisième broche ne doit EN AUCUN CAS être coupée ou enlevée.
L’alimentation électrique doit provenir d’un circuit correctement polarisé de 120/240V, à
3fils (plus la terre), 60Hz, qui convient à la consommation de courant maximale du modèle,
indiquée dans le tableau ci-dessous. Veuillez vérifier la consommation de courant de votre
modèle en consultant l’étiquette signalétique apposée à l’arrière de la cuisinière.
La prise de courant doit être de type NEMA14-50 compatible avec la fiche à quatre broches
fournie avec l’appareil. La prise de courant doit se trouver dans la zone indiquée à la page
précédente.
Méthode de mise à la terre requise– Modèles RDV2
●
Cet appareil est équipé en usine d’un cordon d’alimentation électrique muni d’une fiche à
quatre broches avec mise à la terre. La fiche doit être branchée dans une prise avec mise
à laterre correspondante, connectée à un circuit correctement polarisé de 120/240V. Si
le circuit ne comporte pas de prise avec mise à la terre, l’installateur a la responsabilité et
l’obligation de faire remplacer, par un électricien qualifié, la prise existante par une prise
polarisée correctement mise à la terre, conformément à tous les codes et règlements locaux
en vigueur. En l’absence de tels codes et règlements, le remplacement de la prise doit être
effectué conformément au Code national de l’électricité.
●
IMPORTANT!
La quatrième broche (broche ronde de mise à la terre) ne doit en aucun cas être coupée
ou enlevée.
Raccordement à un système électrique utilisant un conducteur simple pour la mise à la
terre et leconducteur neutre
La cuisinière est conçue pour fonctionner
avec une alimentation électrique utilisant un
conducteur de mise à la terre distinct (système
à 4fils). Si cette cuisinière doit être connectée
à un système électrique utilisant un conducteur
simple pour lamise à la terre et le conducteur
neutre (système à 3fils), le cavalier de terre
devra être connecté au bloc de jonction. Le
cavalier de terre est situé derrière le panneau
de plinthe avant.
Plaque de
recouvrement de la boîte
de prise de courant
Prise à trois
broches
Fiche
à trois
broches
MODÈLE
CONSOMMATION
DECOURANT MAX.
CIRCUIT
RGCV2-305 5A 15A
RGV2-364GD 8A 15A
RGV2-304 5A 15A
RGV2-366 5A 15A
RGV2-488 9A 15A
RGV2-485GD 15A 15A
RGV2-486GD 12A 15A
RGV2-486GL 12A 15A
MODÈLE
CONSOMMATION
DECOURANT MAX.
CIRCUIT
RDV2-305 18A 30A
RDV2-304 21A 30A
RDV2-364GD 21A 30 A
RDV2-366 18A 30A
RDV2-488 33A 50A
RDV2-485GD 40A 50A
RDV2-486GD 36A 50 A
Alimentation
électrique
Prise NEMA 14-50
Connectez ici
Rouge
Blanc
Noir
TBloc de jonction
Vert
Bloc de jonction pour RDV2
L’étiquette
signalétique
est apposée
àl’arrière de
lacuisinière
Une étiquette
de schéma
de câblage
est apposée
àl’arrière de
la cuisinière
