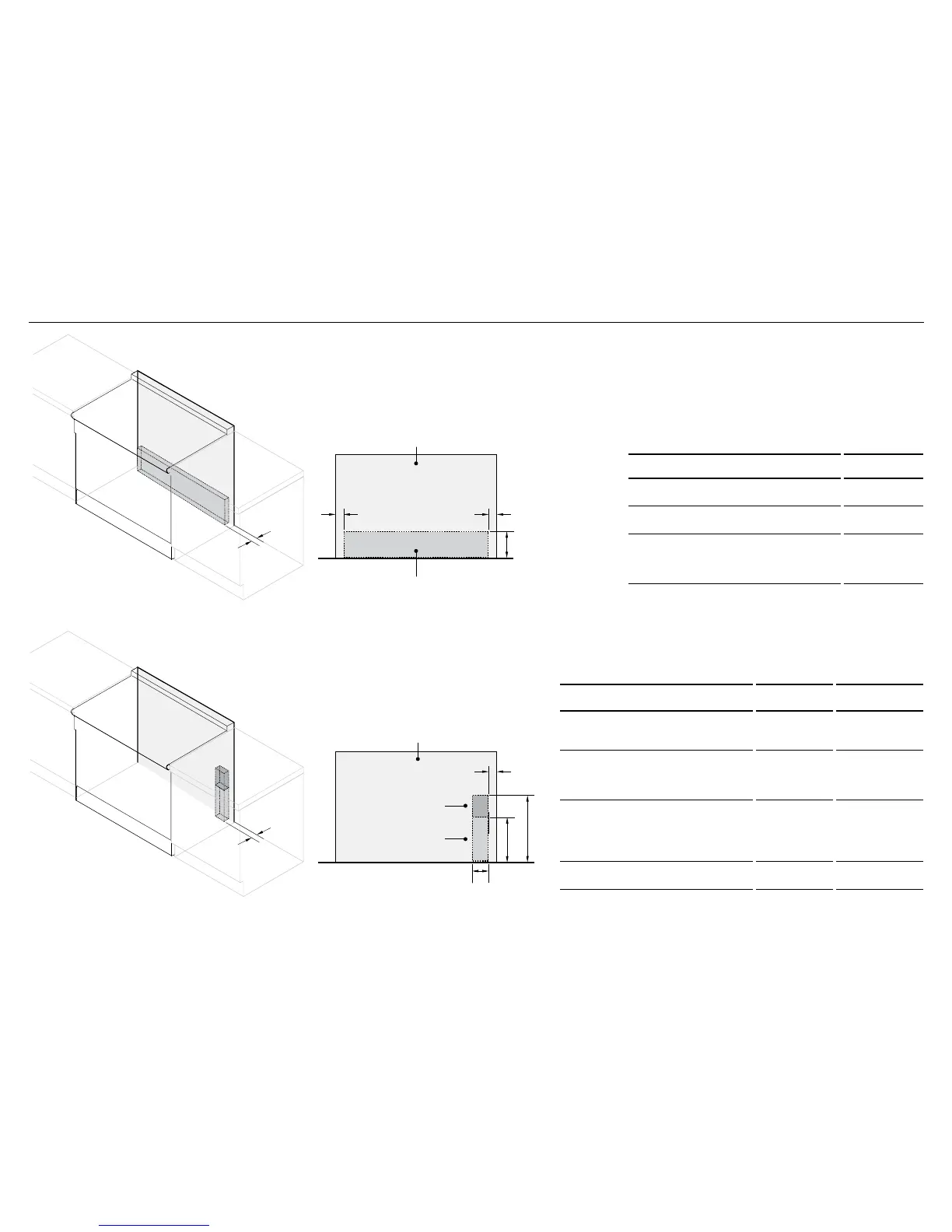

!3EMPLACEMENT DES ALIMENTATIONS EN ÉLECTRICITÉ ET GAZ
MODÈLES RGV2 ET RGCV2
MODÈLES RDV2
DIMENSIONS DES ZONES
D’ALIMENTATION
RGV2 RGCV2
A
Distance entre le côté droit
de la cuisinière et la zone
d’alimentation
11/2” (38mm) 11/2” (38mm)
B
Largeur des zones d’alimentation
- Modèles 30”
- Modèles 36”
- Modèles 48”
2” (51mm)
5” (127mm)
3” (76mm)
2” (51mm)
n.d.
n.d.
C
Profondeur des zones
d’alimentation
(c.-à-d. protubérance maximale
pour le raccordement du gaz
àpartir du mur)
2” (51mm) 2” (51mm)
D
Hauteur de la zone d’alimentation
en gaz (à partir du sol)
12” (305mm) 41/2” (114mm)
DIMENSIONS DES ZONES D’ALIMENTATION RDV2
A
Distance entre les côtés de la
cuisinière et la zone d’alimentation
11/2” (38mm)
B
Hauteur des zones d’alimentation en
gaz et électricité (à partir du sol)
6” (152mm)
C
Profondeur des zones d’alimentation
(c.-à-d. protubérance maximale pour
le raccordement du gaz à partir
dumur)
2” (51mm)
Emplacement final de la cuisinière contre le
mur
ÉLECTRICITÉ ET GAZ
GAZ
ÉLECTRICITÉ
Emplacement final de la cuisinière contre le mur
