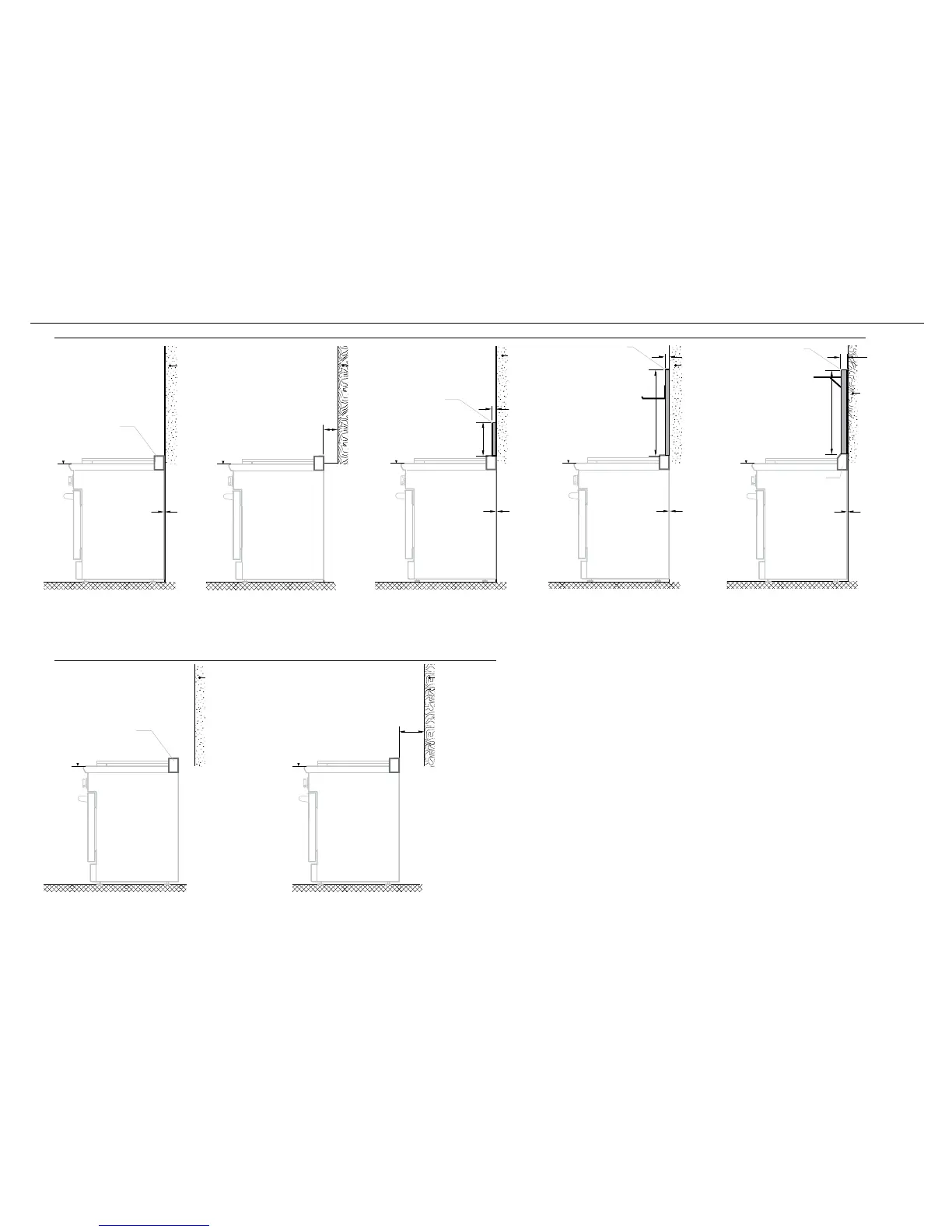

7SCÉNARIOS D’INSTALLATION ET UTILISATION DE DOSSERETS
AUCUN DOSSERET UTILISÉ
Garniture d’évent plate intégrale ou
Garniture d’évent plate à angle
(modèles RGCV2-305 uniquement)
(fournie avec la cuisinière)
AUCUN DOSSERET UTILISÉ
Garniture d’évent plate intégrale ou
Garniture d’évent plate à angle
(modèles RGCV2-305 uniquement)
(fournie avec la cuisinière)
AUCUN DOSSERET UTILISÉ
Garniture d’évent plate intégrale ou Garniture d’évent plate à angle
(modèles RGCV2-305 uniquement)
(fournie avec la cuisinière)
AUCUN DOSSERET UTILISÉ
Garniture d’évent plate intégrale ou Garniture d’évent plate à angle
(modèles RGCV2-305 uniquement)
(fournie avec la cuisinière)
Scénario1
Scénario6 Scénario7
Scénario3 Scénario4
DOSSERET BAS FIXÉ
À LA CUISINIÈRE
(vendu séparément)
DOSSERET HAUT FIXÉ AU MUR AVEC
TABLETTE BASSE
(vendu séparément)
Scénario5
ENSEMBLE DE DOSSERET HAUT FIXÉ AU MUR
AVEC TABLETTE HAUTE ET
GARNITURE D’ÉVENT À ANGLE
(vendu séparément)
Scénario2
Dosseret bas
fixé au mur
10 3/8”
1/2”
(13mm)
(263mm)
Garniture d’évent
Garniture d’évent
Dosseret haut
fixé au mur avec
tablette basse
1/2”
(13mm)
28 3/8”
(720mm)
Dosseret haut
fixé au mur avec
tablette haute
Garniture
D’évent À Angle
1 5/16”
(33mm)
26 1/2”
(673mm)
INSTALLATION EN ÎLOT
INSTALLATION AU MUR
Dégagement
de 0”
Dégagement
de 0”
Dégagement
de 0”
Dégagement
de 0”
Surface
incombustible *
(requise)
Surface
incombustible *
(requise)
Surface
incombustible *
(requise)
surface
de cuisson
surface
de cuisson
surface
de cuisson
surface
de cuisson
surface
de cuisson
surface
de cuisson
surface
de cuisson
Surface
incombustible *
Dégagement min.
de 6” (152 mm)
Dégagement min.
de 6” (152 mm)
Surface
combustible
Surface
combustible
Surface
incombustible *
ou
surface
combustible
