202 RR
Istruzioni d’uso ed avvertenze
4

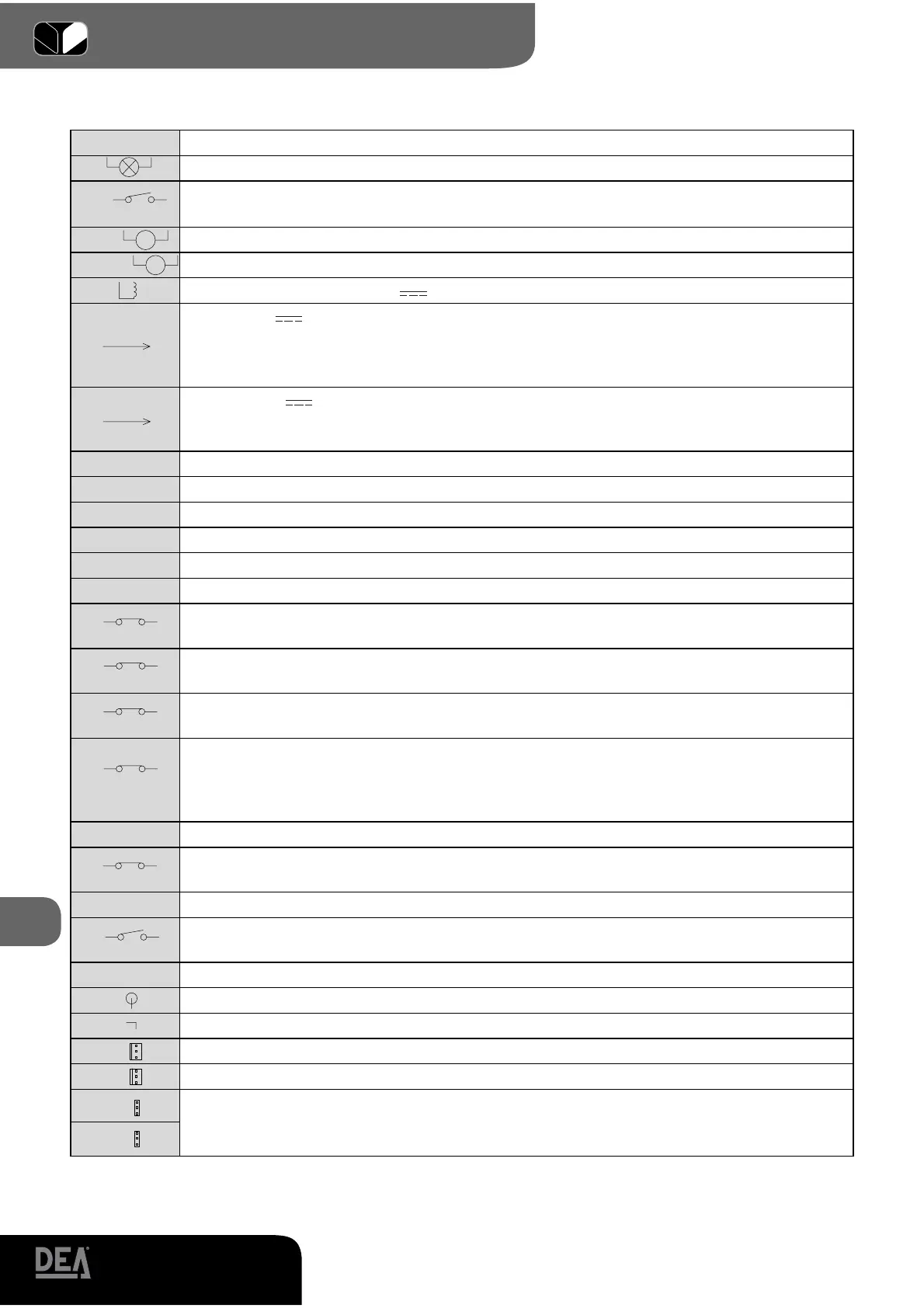

Tabella 1 Collegamento alle morsettiere
1-2 230V ~ Ingresso alimentazione 230 V ~ +/- 10% 50Hz
3-4
LAMP
Uscita lampeggiante 230 V ~ max 40W
5-6
LC/SCA
Contatto pulito portata max 5A : il contatto può essere utilizzato per il comando di una
spia cancello aperto (P27=0) o di una luce di cortesia (P27≠0)
7-8-9
Uscita motore 1 max 500W (7 apre, 8 comune, 9 chiude)
10-11-12
Uscita motore 2 max 500W (10 apre, 11 comune, 12 chiude)
13-14 ELETTR
Uscita elettroserratura 12 V max 15VA
15-16
+24VAUX
Uscita 24 V alimentazione dispositivi di sicurezza non controllati. Da utilizzare per l’ali-
mentazione di eventuali dispositivi ausiliari, dei RX fotocellula (In ogni caso), e dei dispositivi
di sicurezza nel caso in cui non si voglia verificare il funzionamento degli stessi all’inizio di
ogni manovra.
15-17
+24VSIC
Uscita 24 V alimentazione dispositivi di sicurezza controllati. Da utilizzare per
l’alimentazione dei TX fotocellula e dei dispositivi di sicurezza nel caso in cui si voglia
verificare il funzionamento degli stessi all’inizio di ogni manovra.
18
Non utilizzato
19 FCC2
Ingresso N.C. finecorsa chiusura del motore 2. Se non utilizzato circuitare al morsetto n°23
20 FCA2
Ingresso N.C. finecorsa apertura del motore 2. Se non utilizzato circuitare al morsetto n°23
21 FCC1
Ingresso N.C. finecorsa chiusura del motore 1. Se non utilizzato circuitare al morsetto n°23
22 FCA1
Ingresso N.C. finecorsa apertura del motore 1. Se non utilizzato circuitare al morsetto n°23
23 COM
Comune ingressi
24
SIC2
Ingresso N.C. dispositivo di sicurezza esterno del motore 1. In caso di intervento inverte
il moto (P18=0) o lo blocca (P18=1). Se non utilizzato circuitare al morsetto n°28
25
SIC1
Ingresso N.C. dispositivo di sicurezza esterno del motore 2. In caso di intervento inverte
il moto (P18=0) o lo blocca (P18=1). Se non utilizzato circuitare al morsetto n°28
26
FOTO2
Ingresso N.C. fotocellula n°2 (lato esterno): durante la chiusura inverte il moto, durante
l’apertura viene trascurata. Se non utilizzato cortocircuitare al morsetto n°28
27
FOTO1
Ingresso N.C. fotocellula n°1 (lato interno): durante la chiusura blocca il moto ed
inverte a rimozione ostacolo avvenuta. Durante l’apertura viene trascurata se P026=0,
oppure blocca il moto e riparte in apertura a rimozione ostacolo avvenuta, se P026=1.
Se non utilizzato cortocircuitare al morsetto n°28
28 COM
Comune ingressi
29
STOP
Ingresso N.C. blocco. In caso di interventoblocca il movimento durante qualsiasi ma-
novra. Se non utilizzato cortocircuitare al morsetto n°32
30 PED
Ingresso N.O. pulsante pedonale. In caso di intervento provoca l’apertura parziale del cancello
31
START
Ingresso N.O. apre. In caso di intervento provoca l’apertura o la chiusura. Può funzio-
nare in modalita “inversione”(P25=0) o “passo - passo”(P25=1)
32 COM
Comune ingressi
33
Ingresso segnale antenna radio
34
Ingresso massa antenna radio
J9
Connettore ingresso eventuale encoder Motore 2
J11
Connettore ingresso eventuale encoder Motore 1
J8
Jumper selezione tipo encoder:
•Posizione “A” = motori con encoder (ricordarsi di impostare P034=0)
•Posizione “B” = motori senza encoder (ricordarsi di impostare P034=1)
J10
M2
M1
A
B
A
B
