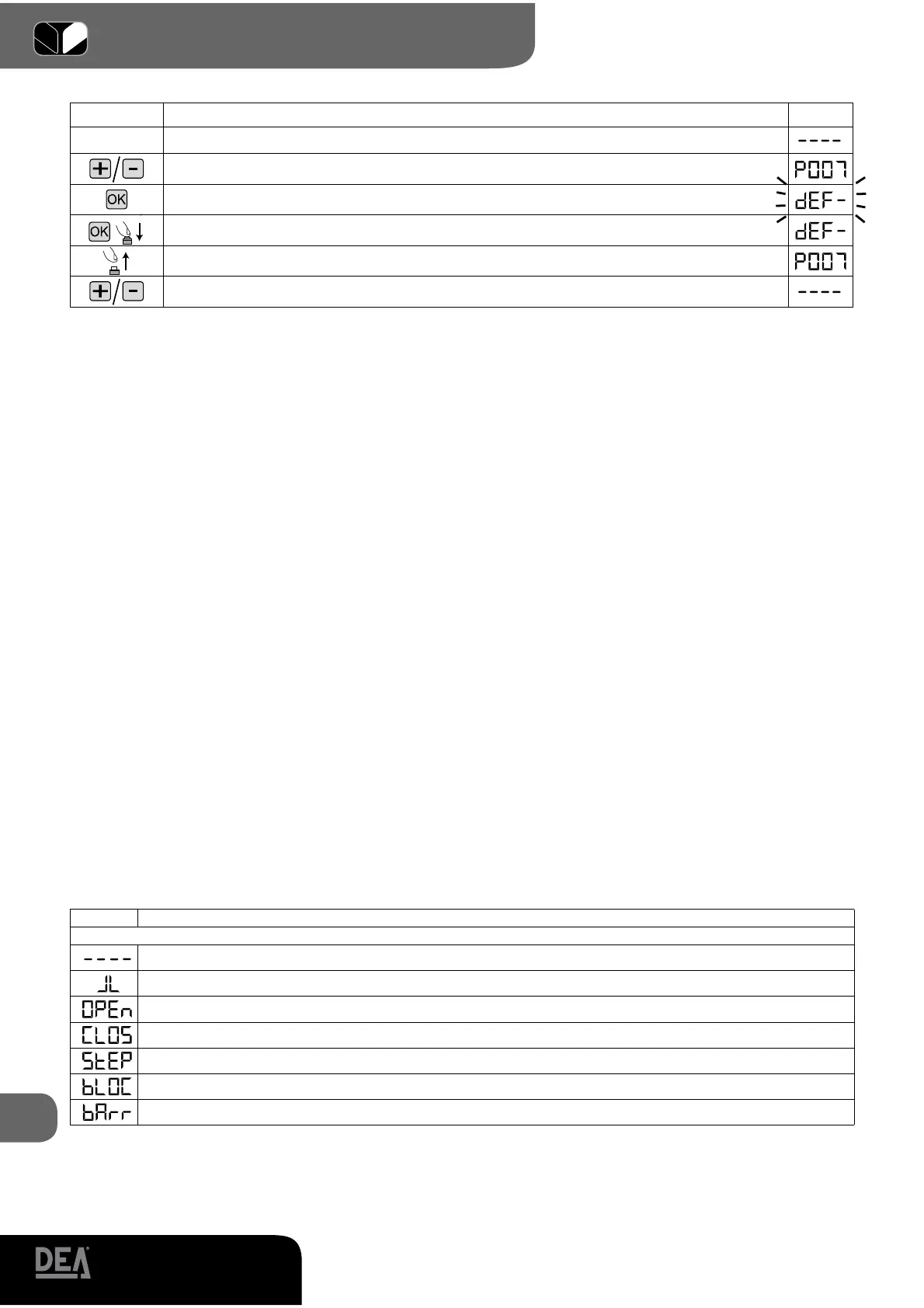

Comandos Função
Display
O quadro está esperando comandos
Percorrer os parâmetros até a visualização de P007
Confermar! O quadro fica na espera de uma ulterior confermação
Confermar mantendo apertada a tecla OK! O procedimento inicia
Todos os parâmetros forem selecionados ao valor original
Percorrer os parâmetros até a “----”. O quadro se põe na espera de comandos
8.6 Dispositivos de segurança
O quadro de comando DEA 202RR oferece ao instalador a possibilidade de realizar implantos real-
mente conforme as normas européais relativas aos fechamentos automáticos. Em particolar permete
de respeitar os limites impostos das mesmas normas para as forças de impacto em caso de empurrão
contra eventuais obstacúlos.
A central de comando DEA 202RR está equipada com um dispositivo de segurança anti-esmaga-
mento que permite cumprir os limites impostos pelas normas mencionadas acima na maior parte das
instalações. Em particulare a regulação da sensibilidade do dispositivo anti-esmagamento se efetua
selecionando corretamente o valor atribuido aos seguintes parâmetros (ver também “8.4 Personalização
dos parâmetros de funcionamento”):
•P014 força motor 1 abertura: da 30 (min. força, max sensibil.) a 100 (max força, sensibil. desabilitada)
•P015 força motor 1 fecho: da 30 (min. força, max sensibil.) a 100 (max força, sensibil. desabilitada )
•P016 força motor 2 abertura: da 30 (min. força, max sensibil.) a 100 (max força, sensibil. desabilitada )
•P017 força motor 2 fecho: da 30 (min. força, max sensibil.) a 100 (max força, sensibil. desabilitada )
Podemos ajustar a sensibilidade do dispositivo de segurança anti-esmagamento regulando correcta-
mente o valor dos seguintes parâmetros:
•P014 Força motor 1: de 30 (mínima força, máxima sensibil.) a 100 (máxima força, sensibil. desactivada)
•P016 Força motor 2: de 30 (mínima força, máxima sensibil.) a 100 (máxima força, sensibil. desactivada)
No caso da estrutura do portão não permitir o cumprimento dos limites de força, é possível ligar dispo-
sitivos de segurança externos nas entradas (terminal n.º 24 e 25). As entradas “SIC1” e “SIC2” podem
ser configuradas ajustando correctamente o parâmetro n.º 18:
•P018=0 “Costa mecânica” modo de funcionamento: “SIC1”= entrada para costa mecânica do motor
1, “SIC2”= entrada para costa mecânica do motor 2, quando uma das duas entradas é activada, pára
o movimento de ambos os motores;
•P018=1 “Barreira fotoelectrica” modo de funcionamento: pode usar-se SIC1 e SIC2 ou ambas, não
esquecer de ligar ao terminal comum as entradas que não forem utilizadas. Se os dispositivos de segu-
rança externos forem alimentados usando a saída 24VSIC (terminal n.º 17) o seu correcto funcionamen-
to é testado antes de cada operação do portão.
8.7 Mensagens visualizados no display
O quadro de comando 202RR preve a visualização no display de uma série de mensagens que indi-
cam o estado de funcionamento ou eventuaís anomalias:
Mens. Descrição
MENSAGEM DE ESTADO
Portão fechado
Portão aberto
Abertura em curso
CFechamento em curso
Quadro na espera de comandos depois um impulso de start, com funcionamento passo-passo
Intervida entrada stop
Intervida entrada CST em modalidade barreira
