202 RR
Istruzioni d’uso ed avvertenze
5
8 ISTRUZIONI D’USO
Dopo aver eseguito correttamente tutti i collegamenti alle morsettiere ricordandosi di ponticellare, quan-
do richiesto, gli ingressi non utilizzati (vedi “collegamenti alle morsettiere”), alimentare la scheda: sul
display appare per qualche secondo la scritta “rES-“ seguita poi dal simbolo di cancello chiuso “----“.

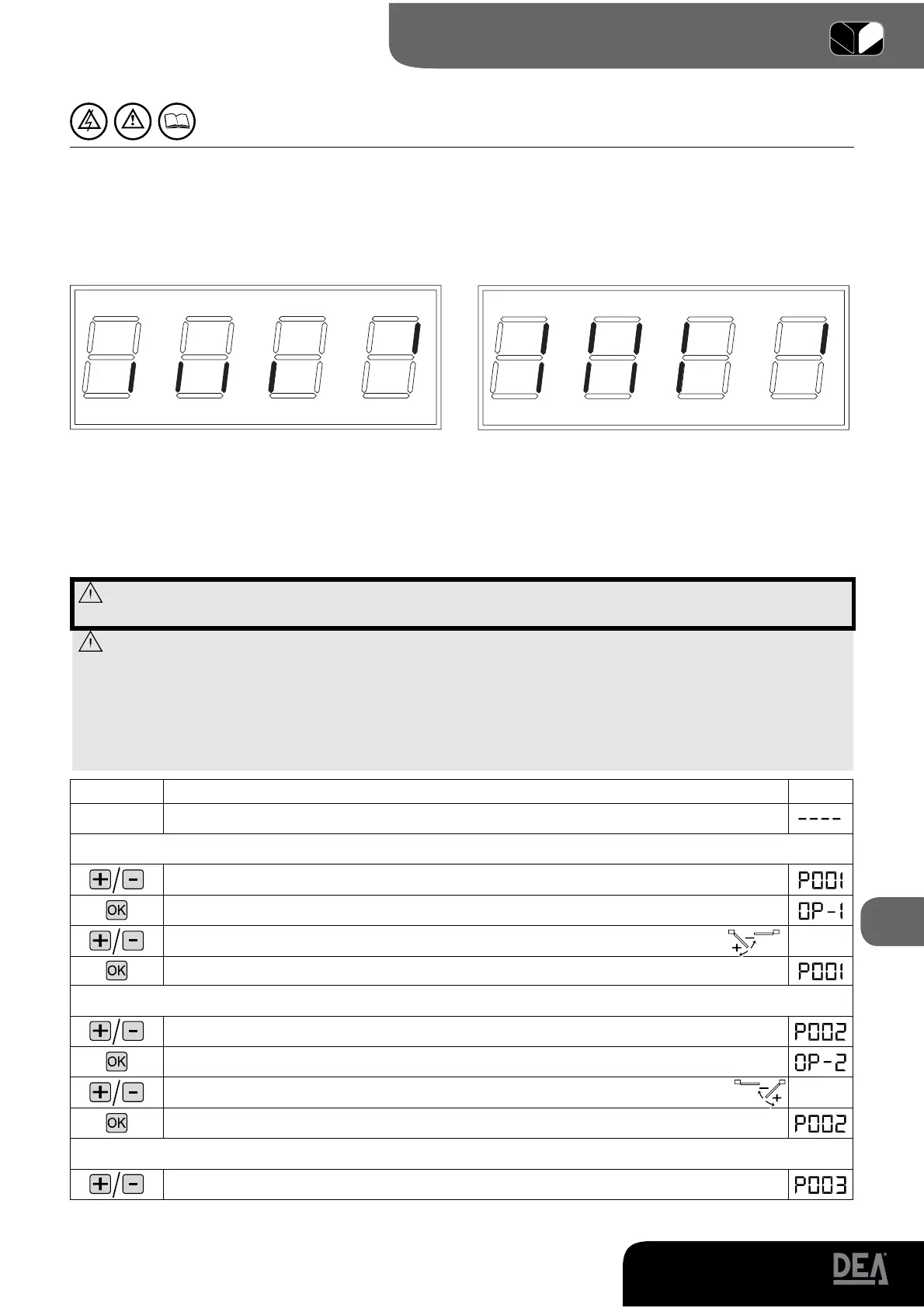

8.1 Visualizzazione stato ingressi
Premere il tasto “OK” per verificare il corretto collegamento di tutti gli ingressi
Impianto base Impianto completo
Premendo il tasto “OK” quando la centrale è in attesa di comandi (“----”) sul display appaiono dei
segmenti verticali e corrispondenti, ciascuno ad un ingresso (vedi figura sopra). Quando il segmento è
acceso indica che il contatto dell’ingresso corrispondente è chiuso, quando invece è spento indica che il
contatto è aperto.
8.2 Apprendimento della corsa motori
ATTENZIONE Nel caso si utilizzino motori oleodinamici, per una corretta regolazione dell’im-
pianto fare riferimento a pag.11.
ATTENZIONE Prima di procedere con l’apprendimento della corsa motori:
• Selezionare il tipo di motori utilizzati: con encoder (P034=0 e J8=J10=pos. A); senza encoder
(P034=1 e J8=J10=pos. B).
• Selezionare il numero di motori utilizzati: 2 motori (P029=0); 1 motore (P029=1).
• Assicurarsi che eventuali dispositivi di sicurezza, fotocellule e finecorsa siano correttamente collegati
e funzionanti. La loro presenza viene infatti rilevata automaticamente dalla centrale durante la ma-
novra di apprendimento.
Comandi Funzione
Display
La scheda è in attesa di comandi
Posizionamento anta 1
Scorrere i parametri fino alla visualizzazione della procedura P001
Confermare! La scheda è pronta per il posizionamento dell’anta 1
Posizionare l’anta 1 nel punto di arresto in apertura
1
Confermare!
Posizionamento anta 2
Scorrere i parametri fino alla visualizzazione della procedura P002
Confermare! La scheda è pronta per il posizionamento dell’anta 2
Posizionare l’anta 2 nel punto di arresto in apertura
1
Confermare!
Apprendimento corsa motori
Scorrere i parametri fino alla visualizzazione della procedura P003
FCC2
SIC1
F
C
A1
FOT
O
1
F
C
A2
FCC1
S
IC
2
PEDON
S
T
ART
ST
O
P
F
O
T
O
2
FCC2
SIC1
FCA1
FOT
O
1
FCA2
FCC1
S
IC
2
PEDON
S
T
ART
ST
O
P
FOT
O
2
