Dea 202RR - Page 60

202 RR
Instruções para utilização e advertências
60

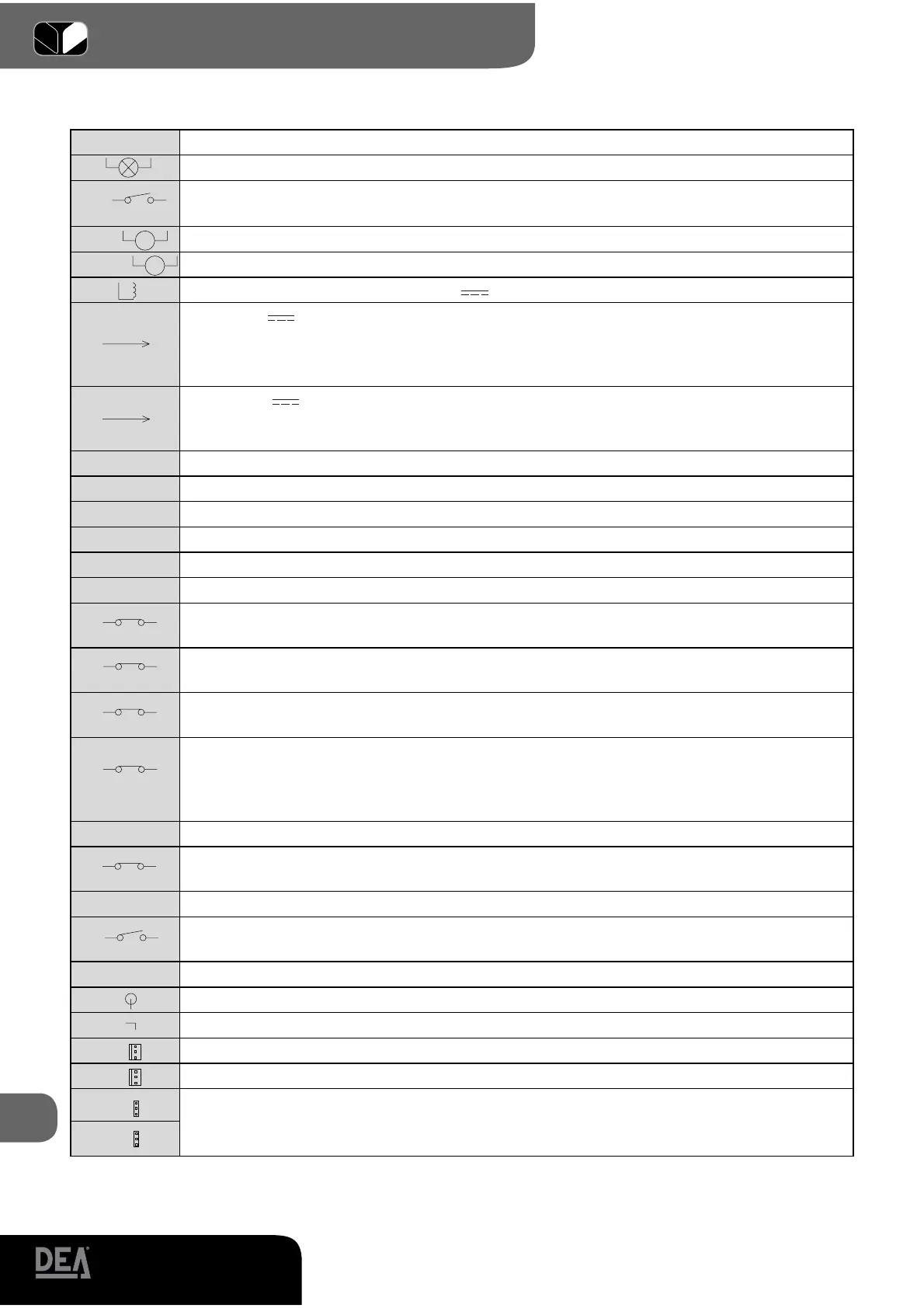

Tabela1 ligação aos terminais
1-2 230V ~ Tensão de alimentação 230V ~ +/- 10% 50Hz
3-4
LAMP
Saída para pirilampo 230V ~ Max. 40W
5-6
LC/SCA
Contacto livre, capacidade Max. 5A: Este contacto pode ser usado para controlar um
aviso de porta aberta (P027=0) ou como luz de cortesia (P027
≠0)
7-8-9
Saída para o motor 1, Max 500W (7 abre, 8 comum, 9 fecha)
10-11-12
Saída para motor 2, Max 500W (10 abre, 11 comum, 12 fecha)
13-14 ELETTR
Saída para fechadura eléctrica 12V 15 VA
15-16
+24VAUX
Saída 24V para a alimentação de circuitos auxiliares e dispositivos de segurança não
controlados. Para ser utilizado como alimentação de qualquer circuito auxiliar, receptor
de fotocelulas e dispositivos de segurança quando não se quer efectuar um teste antes do
início de cada manobra.
15-17
+24VSIC
Saida 24V para a alimentação de dispositivos de segurança controlados. Para ser
utilizado como alimentação para a alimentação do emissor das fotocelulas e dispositi-
vos de segurança quando se pretende efectuar um teste no início de cada manobra.
18
Não utilizado
19 FCC2
Entrada NF para fim de curso de fecho do motor 2. Se não utilizado, ligar ao terminal 23
20 FCA2
Entrada NF para fim de curso de abertura do motor 2. Se não utilizado, ligar ao terminal 23
21 FCC1
Entrada NF para fim de curso de fecho do motor 1. Se não utilizado, ligar ao terminal 23
22 FCA1
Entrada NF para fim de curso de abertura do motor 1. Se não utilizado, ligar ao terminal 23
23 COM
Comum das entradas
24
SIC2
Entrada NF para dispositivos de segurança externos do motor 1. Quando activada inver-
te o movimento (P018=0) ou pára (P018=1). Se não for utilizada, ligar ao terminal 28
25
SIC1
Entrada NF para dispositivos de segurança externos do motor 2. Quando activada inver-
te o movimento (P018=0) ou pára (P018=1). Se não for utilizada, ligar ao terminal 28
26
FOTO2
Entrada NF para fotocelula n.º 2 (Lado externo). No caso de ser activada, inverte o movi-
mento apenas durante o fecho (P026=0). Se não for utilizada, ligar ao terminal n.º 28
27
FOTO1
Entrada NF para fotocelula n.º1 (Lado interno). No caso de ser activada, pára o
movimento e inverte-o apenas quando o obstáculo for removido. Se P026=0, não
se considera, se P026=1, pára o movimento e inverte-o assim que o obstáculo for
removido. Se não for utilizado, ligar ao terminal n.º 28
28 COM
Comum das entradas
29
STOP
Entrada NF STOP. Se activada, pára o movimento em qualquer circunstancia. Se não
for utilizada, ligar ao terminal n.º 32
30 PED
Entrada NA para abertura pedonal. Quando activada, abre parcialmente o portão.
31
START
Entrada NA de abertura. Quando activada, abre ou fecha o portão. Pode trabalhar
em modo de “inversão” (P025=0) ou em modo de “passo-a-passo” (P025=1).
32 COM
Comum das entradas
33
Entrada de sinal da antena.
34
Entrada de massa para a antena.
J9
Ligador de entrada para encoder do motor 2
J11
Ligador de entrada para encoder do motor 1
J8
Ponte para selecção do encoder:
•Posição A = motores com encoder (não esquecer de colocar P034=0);
•Posição B = motores sem encoder (não esquecer de colocar P034=1);
J10
M2
M1
A
B
A
B
