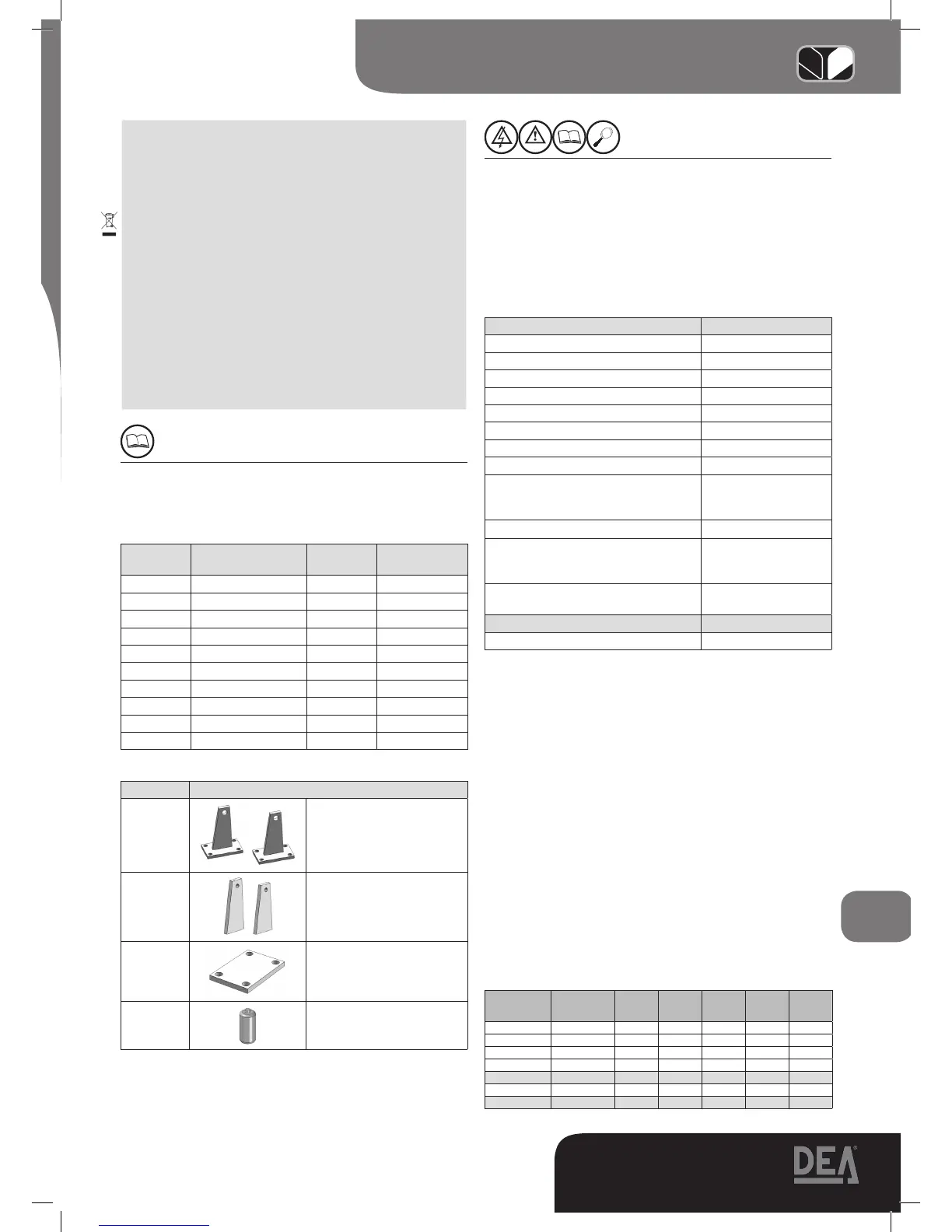

O L I 6 0 0
Noticed’emploietavertissements
15
ATTENTION D’autres opérations de régulation/étalonnage
différentes de la régulation de la portée sont exécutées par
le producteur. Si vous y touchez, cela peut causer un dysfon-
ctionnement et/ou représenter un danger potentiel pour les
personnes, les animaux et les choses. Evitez toute interven-
tions non autorisées par DEA System. A8
ATTENTION Conformément à la Directive 2002/96/EC sur
les déchets d’équipements électriques et électroniques (DEEE),
ce produit électrique ne doit en aucun cas être mis au rebut
sous forme de déchet municipal non trié. Veuillez vous débar-
rasser de ce produit en le renvoyant au point de ramassage
local dans votre municipalité, à des fins de recyclage.
ATTENTION Il est très important que tous les utilisateurs de
l’automatisation connaissent le fonctionnement du dispositif
de déverrouillage à clé (voir F4 page 30) de OLI 600, dans la
mesure où en cas d’urgence, si vous n’intervenez pas rapide-
ment sur ce dispositif, cela peut rendre la situation dangereu-
se. L’annexe I des présentes instructions est une page volante
qui illustre ce fonctionnement. L’installateur doit la remettre à
l’utilisateur final. A10
3 MODÈLES ET CONTENU
DE L’EMBALLAGE
La dénomination OLI 600 indique une famille d’opérateurs
hydrauliques ayant des caractéristiques différentes en ce qui
concerne la dimension (course), la vitesse, la réversibilité et l’ar-
rêt. Cette série comprend les articles DEA System suivants:
Article
Nbarrêts/
révers.
Course Vitesse
602 1 (fermeture) 270 rapide
603 2 270 rapide
604 réversible 270 rapide
605 2 400 rapide
606 réversible 400 rapide
602L 1 (fermeture) 270 lent
603L 2 270 lent
604L réversible 270 lent
605L 2 400 lent
606L réversible 400 lent
OLI 600 est complété par une série d’accessoires optionnels
que nous indiquons ci-dessous:
Article Description
0/652
Supports de fixation avec
plaque soudée
0/653
Supports de fixation
standard
0/351 Plaque 100x60
600 H Huile hydraulique 1 litre
Vérifiez le “contenu de l’emballage” à la page 30 et com-
parez-le avec votre produit, cela pourra vous être utile pendant
l’assemblage.
4 INSTRUCTIONS POUR L’UTILISATION
Contenu conforme à ce qui est prescrit dans la Directive
2006/42/CE, Annexe I, point 1.7.4.
4.1 Description du produit
OLI 600 est un opérateur hydraulique pour l’automatisation
de portails battants. Il comprend principalement une pompe à
bain d’huile qui actionne un cylindre. La pompe est entraînée
par un moteur électrique monophasé (voir F1 page 30).
4.2 Données techniques
Tension d’alimentation monophasée 230 V ±10% 50 Hz
Puissance absorbée 170 Watt
Pression max. 40 bar
Pression nominale d’exploitation 20 bar
Cycle de travail intensif
Force de poussée à 20 bars 3200 N
Force de traction à 20 bars 2600 N
Course max. 270 / 400 mm
Entraxe max. fixations 1000 mm
Poids du produit avec huile
OLI 602, 603, 604
OLI 605, 606
11,4 Kg
13,0 Kg
Type d’huile MOBIL DTE 11 M
Quantité d’huile
OLI 602, 603, 604
OLI 605, 606
1,75 lt
2 lt
Température ambiante limite
d’exploitation
-15°C ÷ 70 °C
Degré de protection IP 55
Cotes d’encombrement voir F2 pag. 31
4.3 Récapitulatif des indications concernant label CE
Une partie des données récapitulatives concernant le label
CE est indiquée sur l’étiquette qui est appliquée sur le produit
(voir position sur F6 page 32). Les données du vendeur sont
indiquées sur la Garantie qui est jointe. Au point “4.2 Données
techniques” nous avons indiqué toutes les “caractéristiques indi-
spensables à la sécurité du service”.
4.4 Conditions d’utilisation prévues
OLI 600 est un produit destiné à être installé sur des portails
battants à usage résidentiel et industriel comme actionneur pour
l’automatisation de fonctionnement, ainsi qu’il est illustré sur F3
page 31. Nous avons prévu des fixations qui permettent de l’uti-
liser sur des murs ou des charpentes, et sur différents types de
portails (voir tableau des accessoires optionnels page 13).
L’habitat pour lequel OLI 600 a été conçu et testé est une
situation “normale” d’ouvertures à usage résidentiel et indu-
striel. Les limites de température, le degré de protection contre
la poussière et l’eau, ainsi que d’autres données, sont contenus
dans le paragraphe “4.2 Données techniques”. Pour obtenir un
fonctionnement satisfaisant, il est indispensable de positionner
OLI 600 correctement par rapport au portail. Voici donc les me-
sures conseillées par DEA System (voir F3 page 31).
Article
α
A
mm
B
mm
C
mm
D
mm
E
mm
602 90° 130 130 270 1000 110
603 90° 130 130 270 1000 110
604 90° 130 130 270 1000 110
605 90° 200 190 400 1260 90
605 120° 150 190 400 1260 90
606 90° 200 190 400 1260 90
606 120° 150 190 400 1260 90
