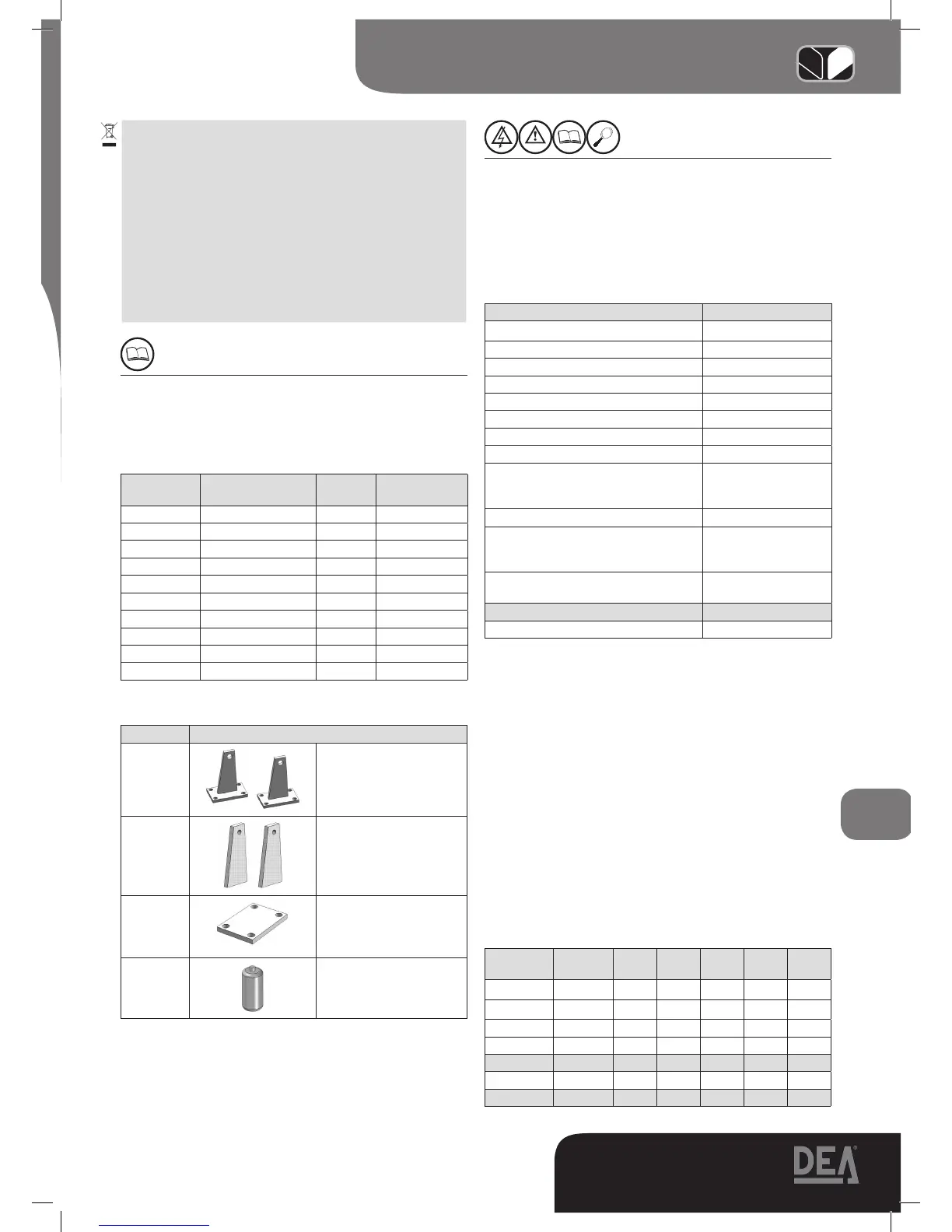

O L I 6 0 0
Istruzionid’usoedavvertenze
3
ATTENZIONE In ottemperanza alla Direttiva UE 2002/96/
EC sui rifiuti di apparecchiature elettriche ed elettroniche
(RAEE), questo prodotto elettrico non deve essere smaltito
come rifiuto municipale misto. Si prega di smaltire il prodotto
portandolo al punto di raccolta municipale locale per un op-
portuno riciclaggio.
ATTENZIONE La conoscenza del funzionamento dello sbloc-
co a chiave (vedi F4 pag. 30) di OLI 600 è molto importante
per tutti gli utenti dell’automatismo in quanto, in momenti di
emergenza, la mancanza di tempestività nell’agire su tale di-
spositivo può causare situazioni di pericolo. L’allegato I delle
presenti istruzioni è una pagina staccabile che ne illustra il
funzionamento; l’installatore è tenuto a consegnarla all’uten-
te finale. A10
3 MODELLI E CONTENUTO
DELL’IMBALLO
Con la denominazione OLI 600 viene identificata una fa-
miglia di operatori oleodinamici con caratteristiche diverse per
quanto riguarda la dimensione (corsa), la velocità, la reversibi-
lità e il blocco.
Gli articoli DEA System che compongono la serie sono:
Articolo
n°blocchi/
revers.
corsa velocità
602 1 (chiusura) 270 veloce
603 2 270 veloce
604 reversibile 270 veloce
605 2 400 veloce
606 reversibile 400 veloce
602L 1 (chiusura) 270 lento
603L 2 270 lento
604L reversibile 270 lento
605L 2 400 lento
606L reversibile 400 lento
OLI 600 è completato da una serie di accessori opzionali
che riportiamo:
Articolo Descrizione
0/652
Supporti di fissaggio
con piastra saldata
0/653
Supporti di fissaggio
standard
0/351 Piastra 100x60
600 H Olio idraulico 1 litro
Ispeziona il “Contenuto dell’imballo” a pag. 30 confrontan-
dolo con il tuo prodotto, ti potrà essere utile durante l’assem-
blaggio.
4 ISTRUZIONI PER L’USO
Contenuto conforme a quanto prescritto dalla Direttiva
2006/42/CE Allegato I punto 1.7.4.
4.1. Descrizione del prodotto
OLI 600 è un operatore oleodinamico per l’automatismo di
cancelli ad anta. E’ costituito essenzialmente da una pompa in
bagno d’olio che aziona un cilindro. La pompa è azionata da
un motore elettrico monofase (vedi F1 pag. 30).
4.2. Dati tecnici
Tensione di alimentazione monofase 230 V ±10% 50 Hz
Potenza assorbita 170 Watt
Pressione max 40 bar
Pressione nominale di esercizio 20 bar
Ciclo di lavoro intensivo
Forza di spinta a 20 bar 3200 N
Forza di trazione a 20 bar 2600 N
Corsa max 270 / 400 mm
Interasse max attacchi 1000 mm
Peso del prodotto con olio
OLI 602, 603, 604
OLI 605, 606
11,4 Kg
13,0 Kg
Tipo olio MOBIL DTE 11 M
Quantità olio
OLI 602, 603, 604
OLI 605, 606
1,75 lt
2 lt
Temperature ambiente limite
di funzionamento
-15°C ÷ 70 °C
Grado di protezione IP 55
Dimensioni di ingombro vedi F2 pag. 31
4.3. Riepilogo indicazioni per la marcatura
I dati riepilogativi per la marcatura CE sono riportati in parte
nell’etichetta applicata al prodotto (vedi posizione in F6 pag.
32); i dati del venditore sono riportati sulla Garanzia allegata.
Al punto “4.2 Dati tecnici” sono evidenziate tutte le “carat-
teristiche indispensabili alla sicurezza d’esercizio”.
4.4. Condizioni di utilizzazione previste
OLI 600 è un prodotto destinato ad essere installato su cancelli
ad anta battente civili ed industriali come attuatore per l’automa-
tismo di funzionamento come illustrato in F3 pag. 31.
Sono stati predisposti attacchi per il suo impiego su supporti
murari o strutture di carpenteria e su vari tipi di cancelli (vedi
tabella accessori opzionali pag. 3).
L’ambiente per il quale OLI 600 è stato progettato e testato è
la “normale” situazione per aperture civili ed industriali;i limiti di
temperatura, il grado di protezione da polvere ed acqua e altri
dati sono contenuti in “4.2 Dati tecnici”.
Un corretto posizionamento di OLI 600 rispetto al cancello è
indispensabile per il funzionamento; ecco le misure consigliate
da DEA System (vedi F3 pag. 31).
Articolo
α
A
mm
B
mm
C
mm
D
mm
E
mm
602 90° 130 130 270 1000 110
603 90° 130 130 270 1000 110
604 90° 130 130 270 1000 110
605 90° 200 190 400 1260 90
605 120° 150 190 400 1260 90
606 90° 200 190 400 1260 90
606 120° 150 190 400 1260 90
