• 1 SÅ INSTALLERAS FLÄKTKÅPAN
145
För att downdraften ska kunna fun-
gera optimalt är det viktigt att utföra
installationen på rätt sätt.
1) Borra ett rektangulärt hål i spishällens
bakdel med storleken
Downdraft 90 Cm: 794X106mm
Downdraft 120 Cm: 1094x106mm (g. 1).
2) Om man använder spishällar med gas
ska minimiavståndet som ska iakttas
från spishällens bakre kant till downdraf-
tens kant vara på minst 60 mm.
3) Innan man borrar hålet ska man
kontrollera att det inuti möbeln där
äktkåpan sitter inte förekommer någon
möbelstruktur eller andra delar som kan
undergräva en korrekt installation. Kon-
trollera att äktkåpans och dess motors
yttermått är förenliga med möbeln och
att installationen därmed är genomför-
bar.
4) Om använd version har en motor
ombord levereras denna fastsatt på ap-
paraten för att undvika vilken som helst
skada under frakten och man behöver
då ta loss den innan man påbörjar instal-
lationsmomenten.
5) Stryk på limmedel på ramens under-
del (g. 2).
6) Infoga Downdraften innanför möbeln
ovanifrån och utan att ta bort skydden
bestående av glasruta och panel.
7) Produktens ram ska sitta åt perfekt
mot kökets övre plan.
8) Fäst äktkåpan inuti möbeln med hjälp
av de särskilda fästjärnen som medföljer
apparaten ( g. 3).
9. Montera motorn på äktkåpan. Place-
ra äktens luftutlopp i vald riktning uppåt
eller nedåt när du gör detta (Bild 4).
10) Motorn kan installeras både på pro-
duktens framsida och baksida.
För en installation på baksidan, gör som
följer:
Skruva loss plattan som sitter på
äktkåpans baksida. Skruva åt motorn
på plattans plats och anslut motorkabeln
på rätt sätt. Fäst plattan till produktens
framsida så att öppningen stängs.
Montera därefter röret för en evakuering
av luften (ingår ej). Anslut rörets andra
ände till möbelns utvändiga sida för att
installera versionen med återcirkulering
(g. 5) eller också utanför hushållet
för att installera versionen med från-
luftsdrift. Varning: borra inga ytterli-
gare hål i produkten för att undvika
att skada interna gliddelar såsom till
exempel elektriska delar.
11) Anslut produkten till elnätet.
12) Starta den utdragbara delens utdra-
gning (se avsnittet om hur äktkåpan
fungerar) och ta bort alla skydd (g. 6-7).
Öppna sedan luckan (Fig. 8) och ta även i
det här fallet bort alla skydd.
Ta bort skyddet i PVC för fettltren och pla-
cera dessa såsom i (g. 9).
ANVÄNDNING
Den här äktkåpan har projekterats
för att suga ut os, fetter och ångor från
matlagning. Den har tillverkats för att
användas både i versionen med från-
luftsdrift och i versionen med återcirku-
lering.
Rörledningarna för en kanalisering av
luften ingår ej.

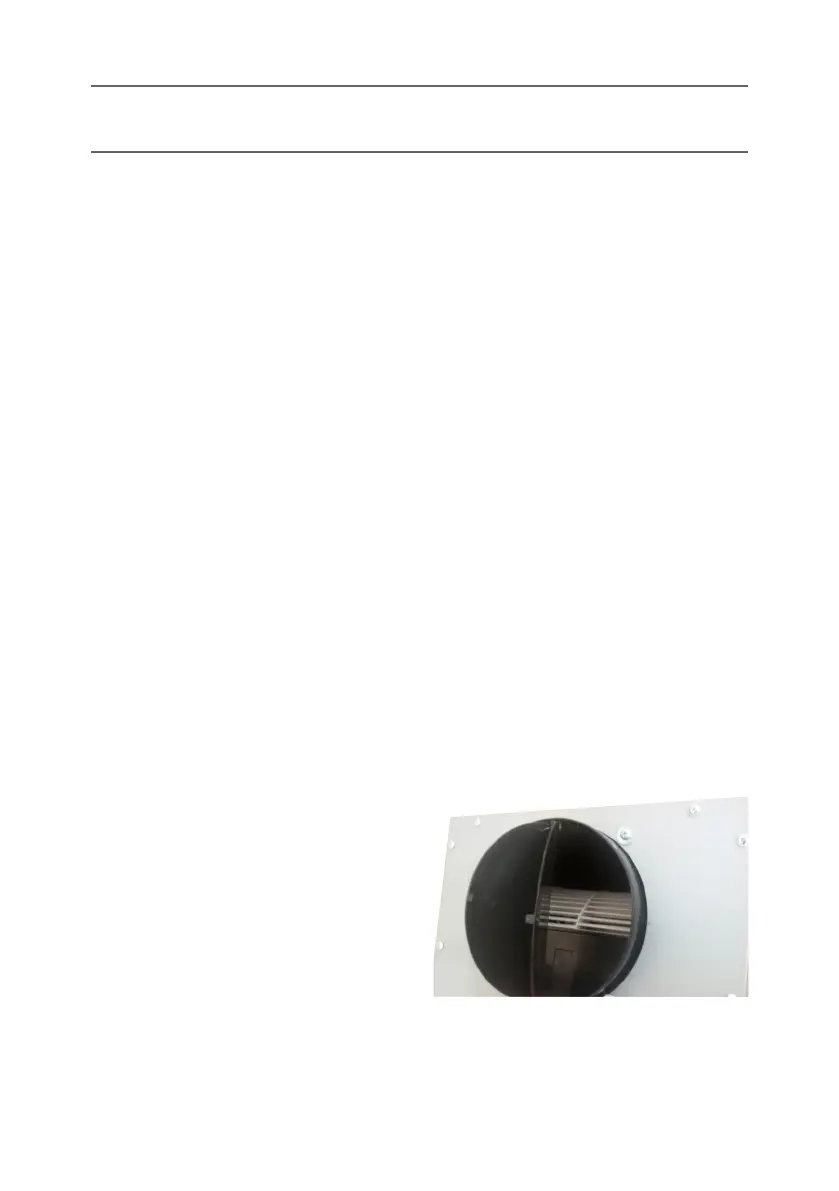

LÅSNING AV BACKVENTIL
Observera att man innan man ansluter
röret för luftutlopp behöver försäkra sig
om att backventilerna är kan rotera fritt.
En installation av backventiler hindrar att
vind och returluft åker in.
