• 1 JAK INSTALOVAT ODSAVAČ
170
Pro dobré fungování Downdraftu, je
důležité provést pečlivou instalaci.
1) V zadní části kuchyňské desky vyvr-
tejte obdélníkový otvor o rozmĕrech:
Downdraftu 90 Cm: 794X106mm
Downdraftu 120 Cm: 1094x106mm (obr. 1).
2) V případĕ používání plynových desek,
minimální vzdálenost, kterou je nutno
dodržovat od zadní hrany varné desky
ke hranĕ downdraftu musí být alespoň
60 mm.
3) Před vyvrtáním otvoru, zkontrolujte,
zda uvnitř skříňky v odpovídajícím místĕ
s odsavačem par, není kostra kuchyňské
skříňky nebo jiných prvků, které by za-
bránily řádné instalaci. Zkontrolujte, zda
rozmĕry odsavače par s jeho motorem
se shodují s kuchyňskou skříňkou a
umožňují bezvadnou instalaci.
4) V případĕ verze s vestavným moto-
rem, tento je pevnĕ uložen v přístroji,
aby při dopravĕ nedošlo k jakémukoli
poškození, tudíž je před začátkem insta-
lace nutno ho demontovat.
5) Nanest e lepidlo na spodní část rámu
(obr. 2).
6) Vložte Downdraft dovnitř do skříňky
bez odstranĕní ochranného skla a pa-
nelu.
7) Rám spotřebiče musí perfektnĕ
přiléhat k horní desce kuchynĕ.
8) Upevnĕte odsavač dovnitř do skříňky,
použijte dvĕ přiložené spony (obr. 3).
9) Pokračujte s montáží motoru na tĕleso
odsavače, přičemž nasmĕrujte odvod
vzduchu do zvolené polohy, smřem na-
horu nebo smĕrem dolů (výkr. 4).
10) Motor můžete nainstalovat jak
do čela (přední) nebo do zadní části
odsavače par.
Ohednĕ instalace v zadní části se řiďte
podle následujícího:
odšroubujte plát ze zadní části odsavače.
Místo plátu umístíte motor pomocí
šroubů; a řádnĕ napojte kabel motoru.
Umístĕte plát v přední části odsavače
tak, aby uzavřel otvor.
Nyní pokračujte s montáží odvodní rou-
ry odsávaného vzduchu (není ve vyba-
vení). Připojte konec odvodní roury na
vnĕjší stranu skříňky (v případĕ insta-
lace ltrujícího provedení) (obr. 5) nebo
smĕrem ven z bytu (v případĕ instalace
odsávacího provedení).
Pozor: nevrtejte další otvory na
odsavači par, aby nedošlo k poškození
vnitřních posuvných komponentů
což se vztahuje i na elektrické části.
11) Odsavač připojte na elektrickou síť.
12) Vytáhnĕte vozík (viz kapitolu Jak fun-
guje odsavač par) a odstraňte veškeré
ochranné kryty (obr. 6-7).
Posléze otevřete dvířka (obr. 8) a také v
tomto případĕ odejmĕte veškeré ochranné
kryty. Odstraňte krycí obal PVC tukových
ltrů a umístĕte je podle zobrazení (obr. 9).
POUŽITĺ
Odsavač par či gestoř je projektová-
na pro odsávání dýmů a par při vaření
a je určena pouze k domácím účelům.
Digestoř je možné použít s odsáváním
mimo místnost, nebo s recirkulačním l-
trem pro čištění vzduchu v místnosti.
Odtahové potrubí není součástí vyba-
vení a je třeba ho zakoupit.

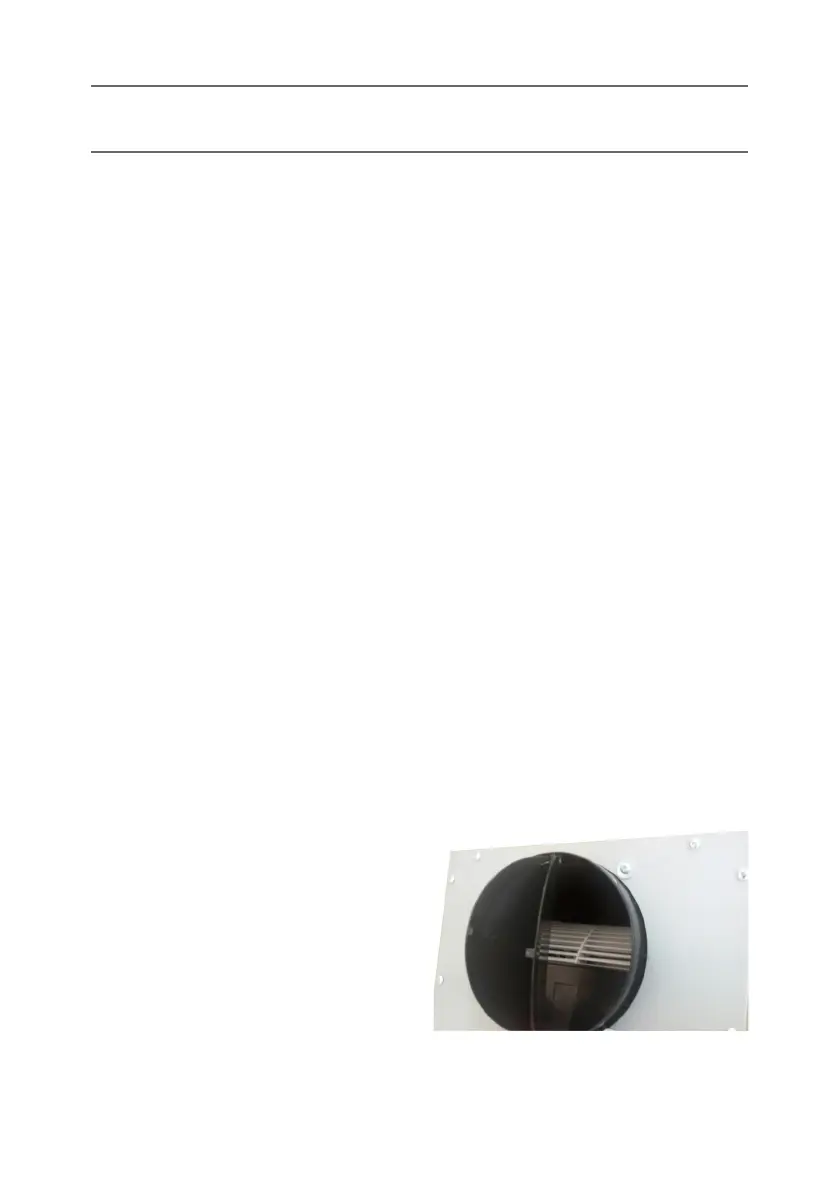

ZAJIŠTĔNĺ ZPĔTNÉHO VENTILU
Pozor na připojení pružné hadice na
vypouštĕní vzduchu, přesvĕdčete se,
zda se zpĕtné ventily mohou volnĕ
otáčet.
Instalace zpĕtného ventilu zabraňuje
vstupu vĕtru a návratu vzduchu.
