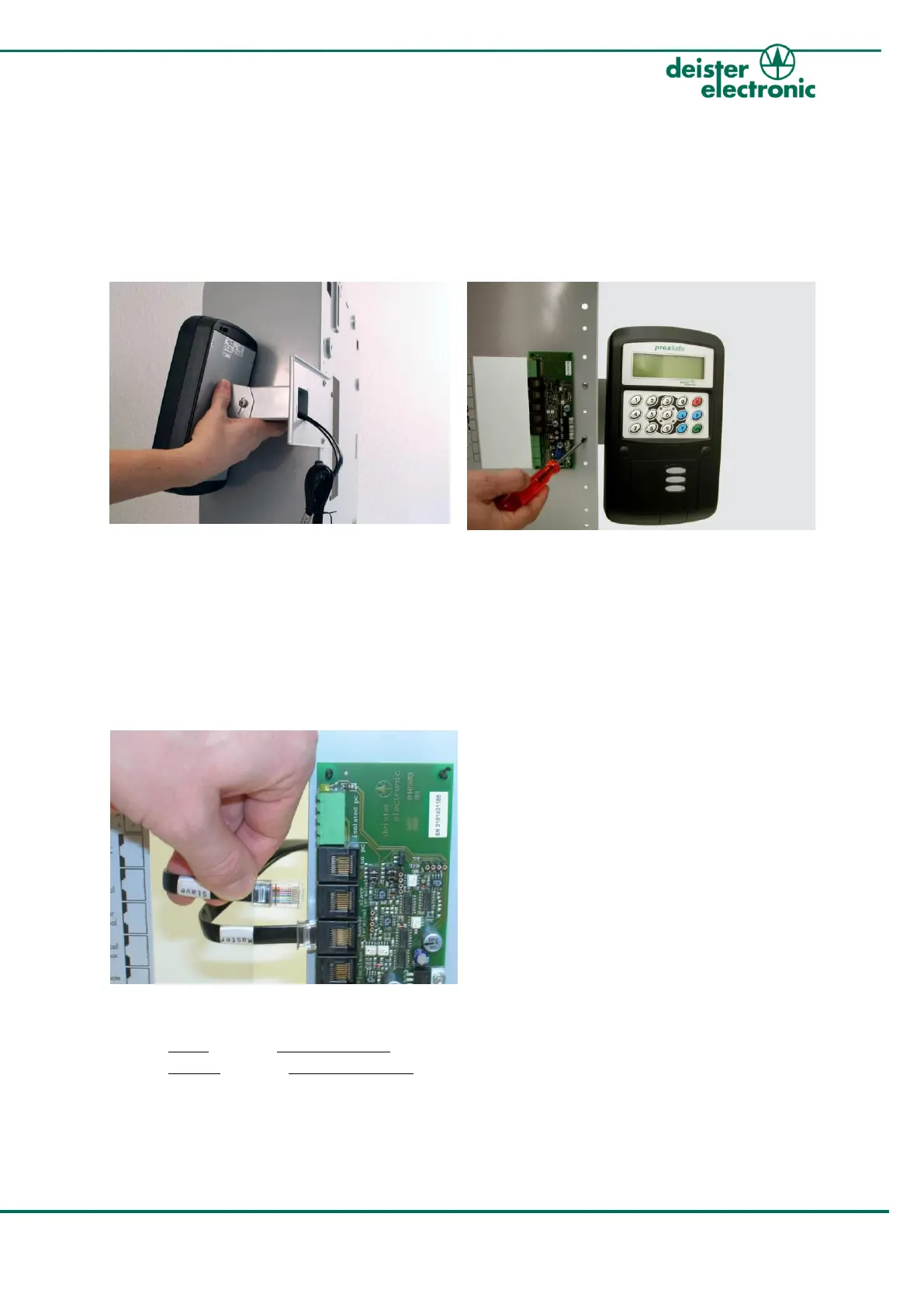

4. Montage des Terminals am Kabinett
Das Terminal ist für die rechtsseitige Montage am Kabinett vorbereitet. Für eine linksseitige
Montage sei auf die ausführliche “proxSafe maxx Anschluss- und Installationsanweisung”
auf der Installations-CD verwiesen.
1.
Nehmen Sie das proxSafe Terminal aus der
Packung heraus. Die Anschlusskabel sollten
durch die Öffnung auf der Rückseite der
Terminalhalterung geführt sein.
Positionieren Sie nun die Terminalhalterung
auf geeigneter Höhe von hinten an der
Rückwand des Kabinetts.
2.
Befestigen Sie das Terminal mit den beiden
mitgelieferten Schrauben von innen am
Rahmen des Kabinetts.
3.
Stecken Sie die beiden Kabel vom Terminal
wie folgt auf der backplane PCB ein:
Kabel “Slave” -> in “Slave Terminal”
Kabel “Master” -> in “Master Terminal”
