Scheda senza fili
Rimozione della scheda wireless
Prerequisiti
1. Seguire le procedure descritte in Prima di effettuare interventi sui componenti interni del computer.
2. Rimuovere il pannello laterale.
3. Rimuovere il pannello anteriore.
4. Rimuovere il disco rigido da 2,5 pollici, se applicabile.
5. Rimuovere il disco rigido da 3,5 pollici, se applicabile.
6. Rimuovere la gabbia del disco rigido.
Informazioni su questa attività

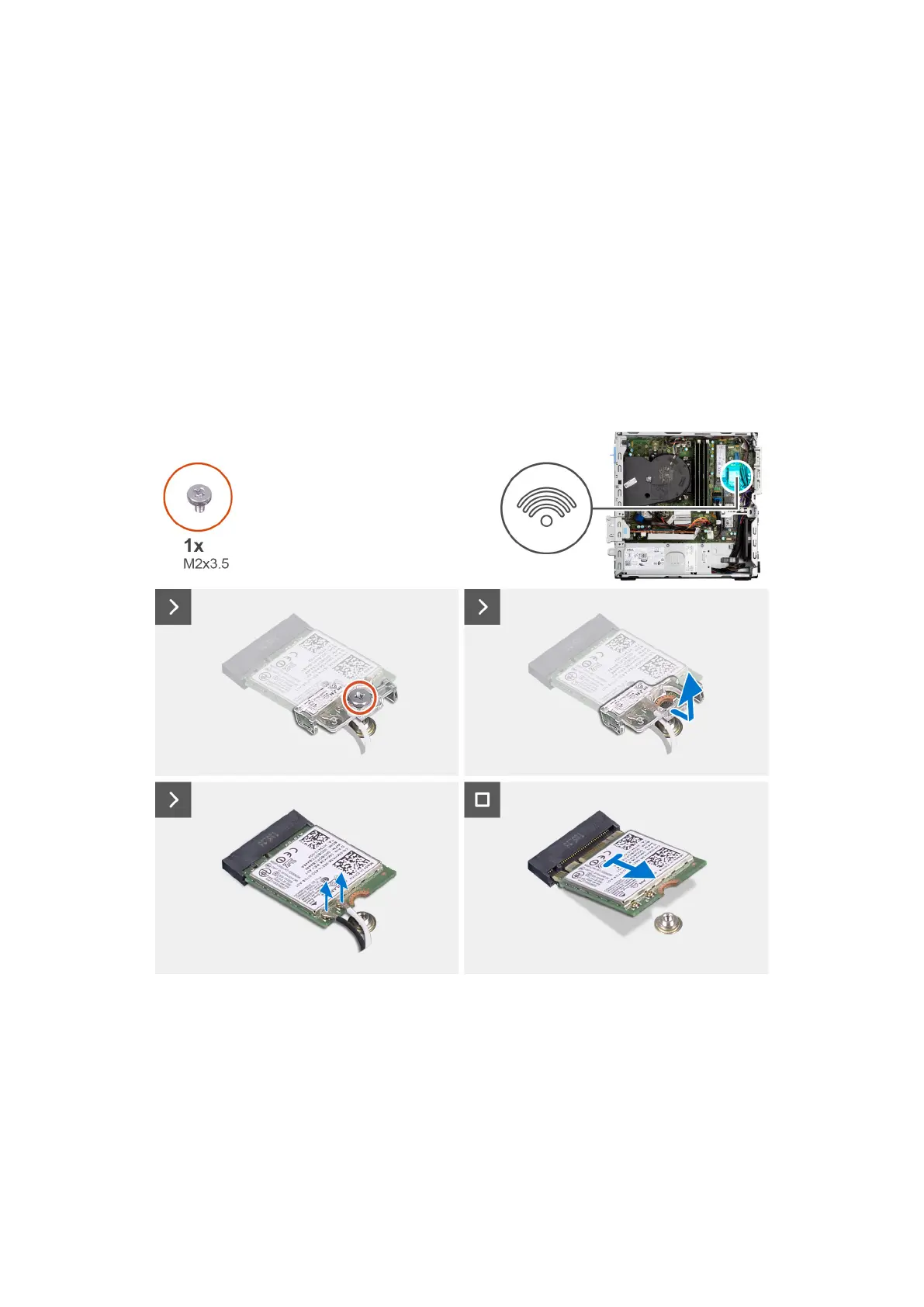

La seguente figura indica la posizione della scheda wireless e fornisce una rappresentazione visiva della procedura di rimozione.
Procedura
1. Rimuovere la vite (M2x3.5) che fissa la staffa della scheda wireless alla scheda di sistema.
2. Far scorrere e sollevare la staffa della scheda wireless dalla scheda wireless.
3. Scollegare i cavi dell'antenna dalla scheda per reti senza fili.
4. Sollevare la scheda wireless e rimuoverla dal connettore sulla scheda di sistema.
Rimozione e installazione delle unità sostituibili dal cliente (CRU)
61
