Installazione della scheda wireless
Prerequisiti
Se si sta sostituendo un componente, rimuovere quello esistente prima di eseguire la procedura di installazione.
Informazioni su questa attività

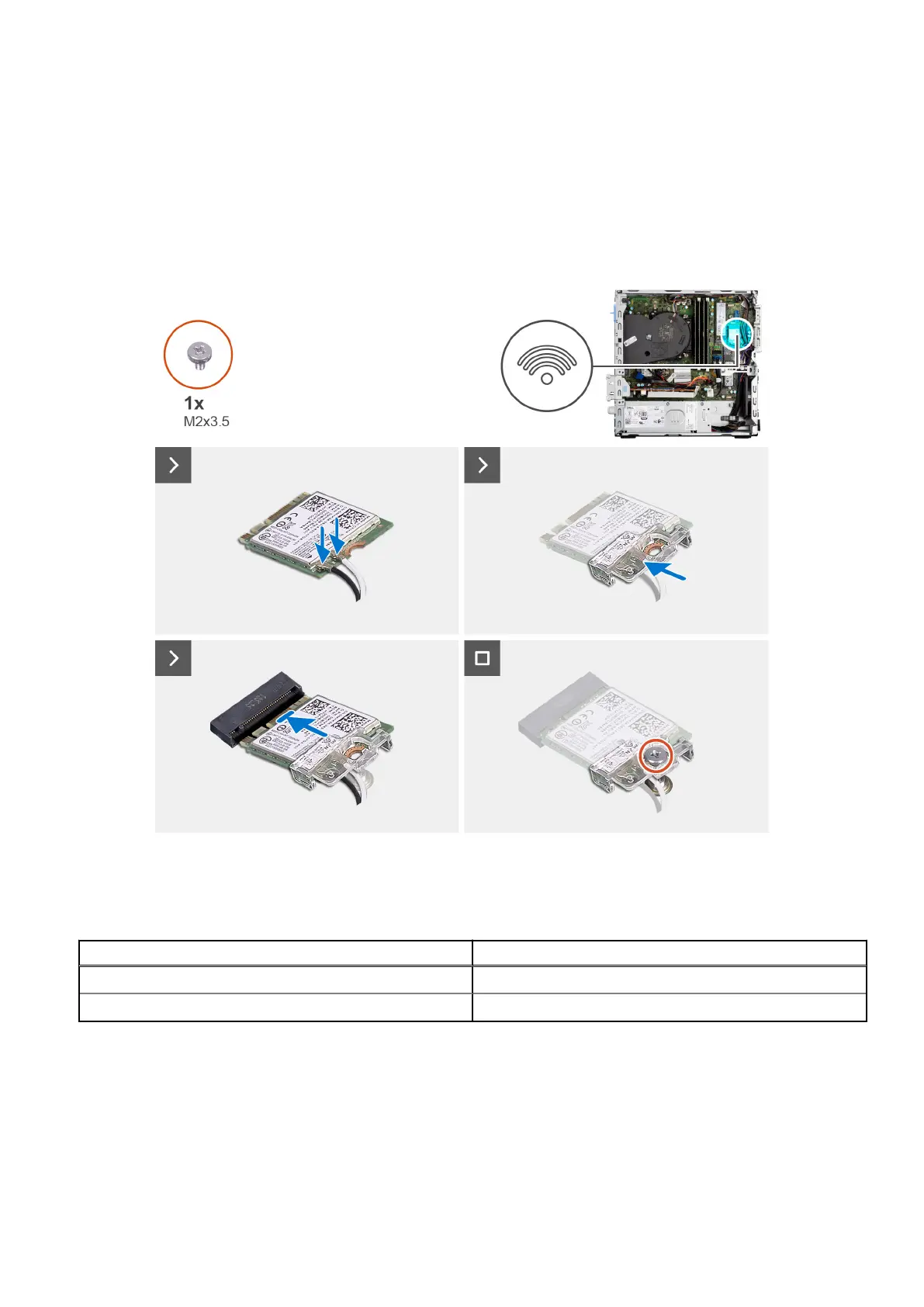

La seguente figura indica la posizione della scheda wireless e fornisce una rappresentazione visiva della procedura di
installazione.
Procedura
1. Collegare i cavi dell'antenna alla scheda senza fili.
La seguente tabella fornisce la combinazione di colori dei cavi dell'antenna per la scheda wireless del computer.
CONNETTORI SULLA SCHEDA WIRELESS
COLORE DEL CAVO DELL'ANTENNA
Principale (triangolo bianco) Bianco
Ausiliario (triangolo nero) Nero
2. Allineare e posizionare la staffa della scheda wireless sulla scheda stessa.
3. Allineare la tacca presente sulla scheda senza fili con la linguetta sullo slot della scheda stessa.
4. Far scorrere la scheda per reti senza fili a un angolo nello slot della relativa scheda.
5. Ricollocare la vite (M2x3.5) che fissa la scheda wireless alla scheda di sistema.
Fasi successive
1. Installare la gabbia del disco rigido.
