106 Snelstartgids

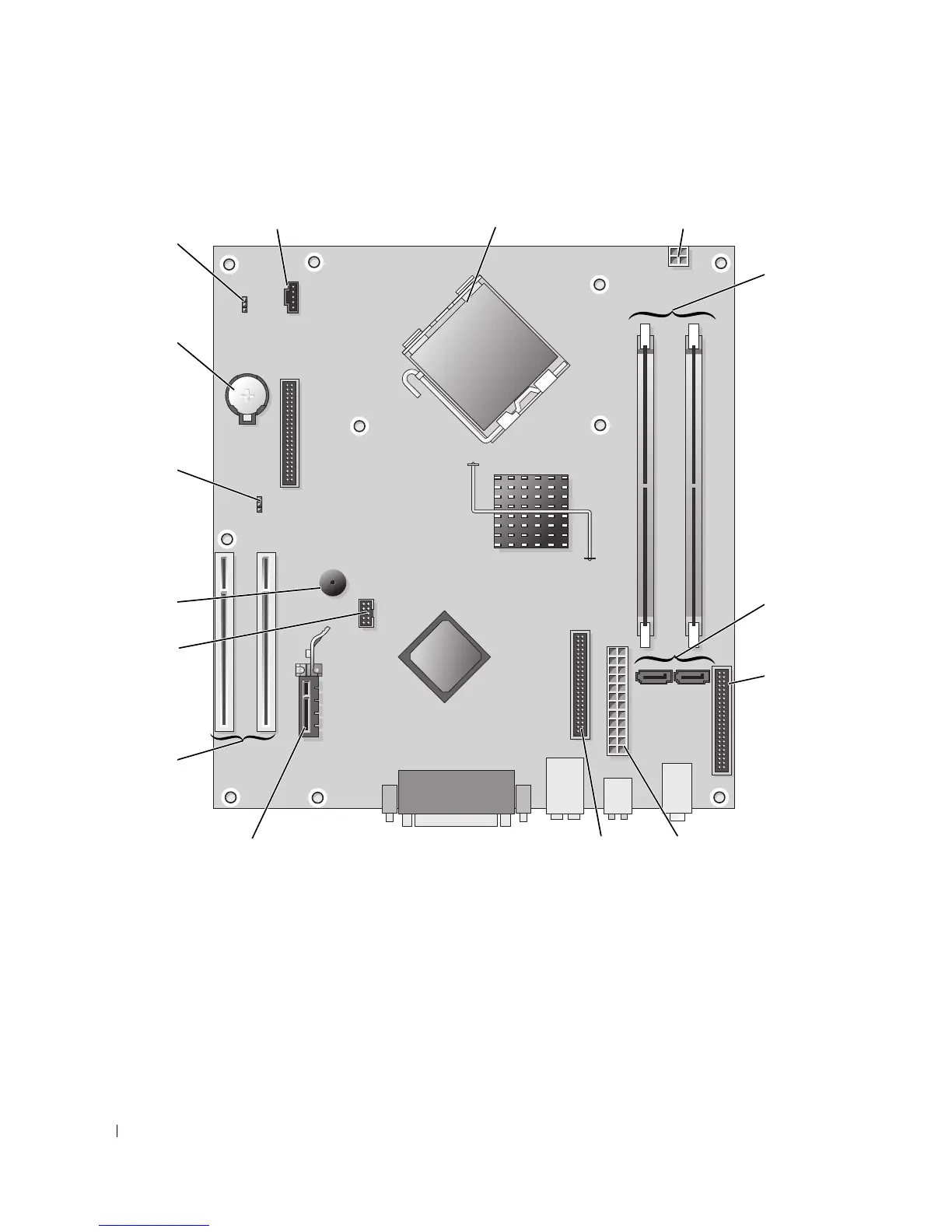

Componenten van het moederbord
1 ventilatoringang (FAN) 9 ingang voor PCI Express x1-kaart
2 processoringang (CPU) 10 PCI-kaartingangen (2)
3 stroomingang (12VPOWER) 11 FlexBay USB-ingang
4 geheugenmoduleingangne (DIMM_1, DIMM_2) 12 Piezo-speaker
5
seriële ATA station-ingangen (SATA0, SATA2) 13 wachtwoord-jumperswitch (PSWD)
6 ingang voorzijde (FNT_PANEL) 14 batterijcompartiment (BATT)
7 stroomingang (POWER) 15 RTC reset jumperswitch (RTCRST)
8 ingang cd-/dvd-station (IDE)
1
2
4
5
6
10
11
8
3
7
13
14
12
15
9
