Dell System 210 - Stolní Počítač - Pohled Zezadu

56 Rychlá referenční příručka

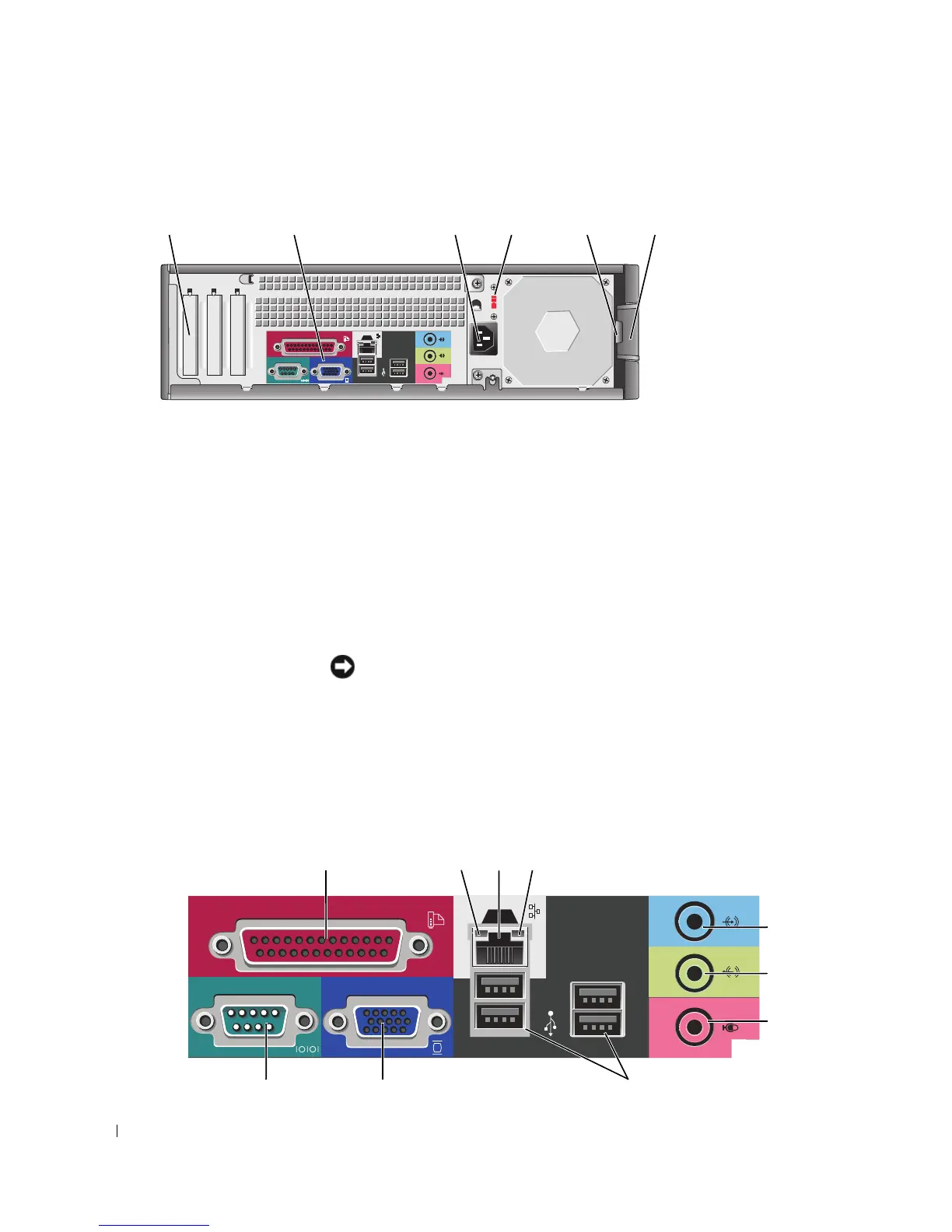

Stolní počítač – pohled zezadu
Stolní poèítaè – konektory na zadním panelu
1 patice pro karty Můžete přistupovat ke konektorům všech nainstalovaných karet PCI a PCI
Express.
2 konektory na zadním
panelu
K příslušnému konektoru připojte sériová zařízení, zařízení USB a další zařízení.
3 konektor napájení K tomuto konektoru připojte napájecí kabel.
4 přepínač napětí Tento počítač je vybaven ručním přepínačem napětí.
Aby se zabránilo poškození počítače ručním přepínačem napětí, nastavte jej na
napětí, které co nejvíce odpovídá střídavému proudu (AC), který je v místě k
dispozici.
UPOZORNĚNÍ: V Japonsku musí být přepínač napětí nastaven v poloze 115-V.
Také zkontrolujte, zda jmenovité napětí monitoru a připojených zařízení
odpovídá napětí střídavého proudu, který je ve vaší oblasti k dispozici.
5 kroužek zámku Nasad’te kladku a zamkněte kryt počítače.
6 západka pro uvolnění
krytu počítače
Tato západka slouží k otevření krytu počítače.
5
1
2 3 4 6
13
10 9 8
5
6
7
24
