Rychlá referenční příručka
53

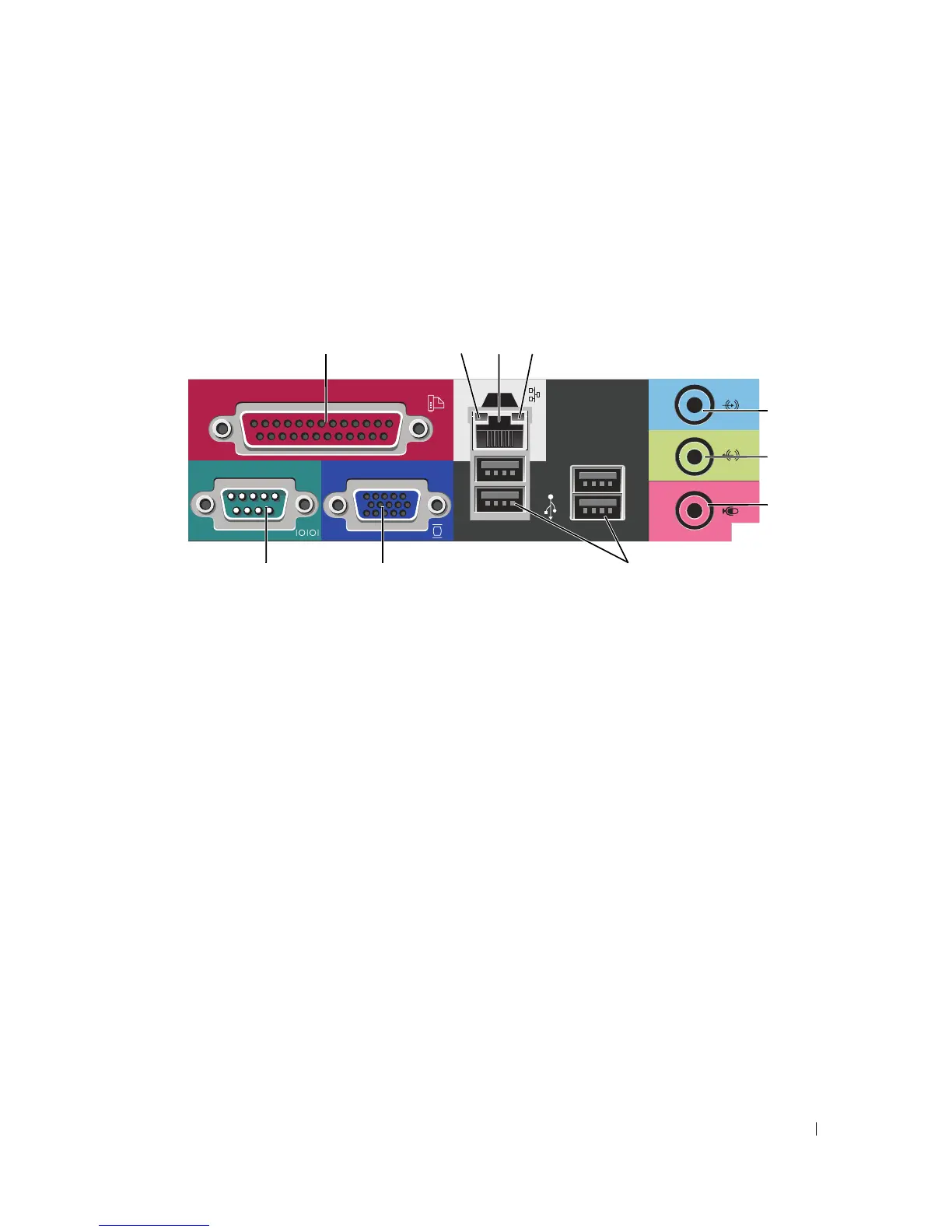

Počítač typu minivěž – konektory na zadním panelu
4 konektor napájení K tomuto konektoru připojte napájecí kabel.
5 konektory na zadním
panelu
K příslušnému konektoru připojte sériová zařízení, zařízení USB a další zařízení.
6 patice pro karty Můžete přistupovat ke konektorům všech nainstalovaných karet PCI a PCI
Express.
1
paralelní konektor K paralelnímu portu počítače připojte paralelní zařízení, jako například tiskárnu.
Máte-li k dispozici tiskárnu USB, připojte ji ke konektoru USB.
POZNÁMKA:
Jestliže počítač rozpozná nainstalovanou kartu s paralelním konektorem,
který je nakonfigurován na stejnou adresu, bude integrovaný paralelní konektor
automaticky zakázán. Další informace najdete v části v
Příručka uživatele
online.
2
indikátor integrity linky • Zelená – Mezi sítí 10 Mb/s a počítačem existuje dobré spojení.
• Oranžová – Mezi sítí 100 Mb/s a počítačem existuje dobré spojení.
• Nesvítí – Počítač nerozpoznal fyzické připojení k síti.
3
konektor sít’ového
adaptéru
Chcete-li připojit počítač k sít’ovému nebo širokopásmovému zařízení, připojte
jeden konec sít’ového kabelu k sít’ové zásuvce nebo k sítovému nebo
širokopásmovému zařízení. Druhý konec sít’ového kabelu připojte ke konektoru
sít’ového adaptéru na zadním panelu počítače. Pro správné připojení je třeba sít’ový
kabel zacvaknout.
POZNÁMKA:
K sít’ovému konektoru nepřipojujte telefonní kabel.
U počítačů s kartou sít’ového adaptéru použijte konektor na kartě.
Pro sít’ovou kabeláž doporučujeme použít kabely a konektory kategorie 5. Pro
zajištění spolehlivého provozu 10 Mb/s musíte použít kabeláž kategorie 3.
4
indikátor aktivity sítě Tento indikátor bliká žlutě, když počítač přijímá nebo vysílá sít’ová data. Při
intenzivním sít’ovém provozu se může zdát, že tento indikátor takřka svítí.
13
10
9
8
5
6
7
24
