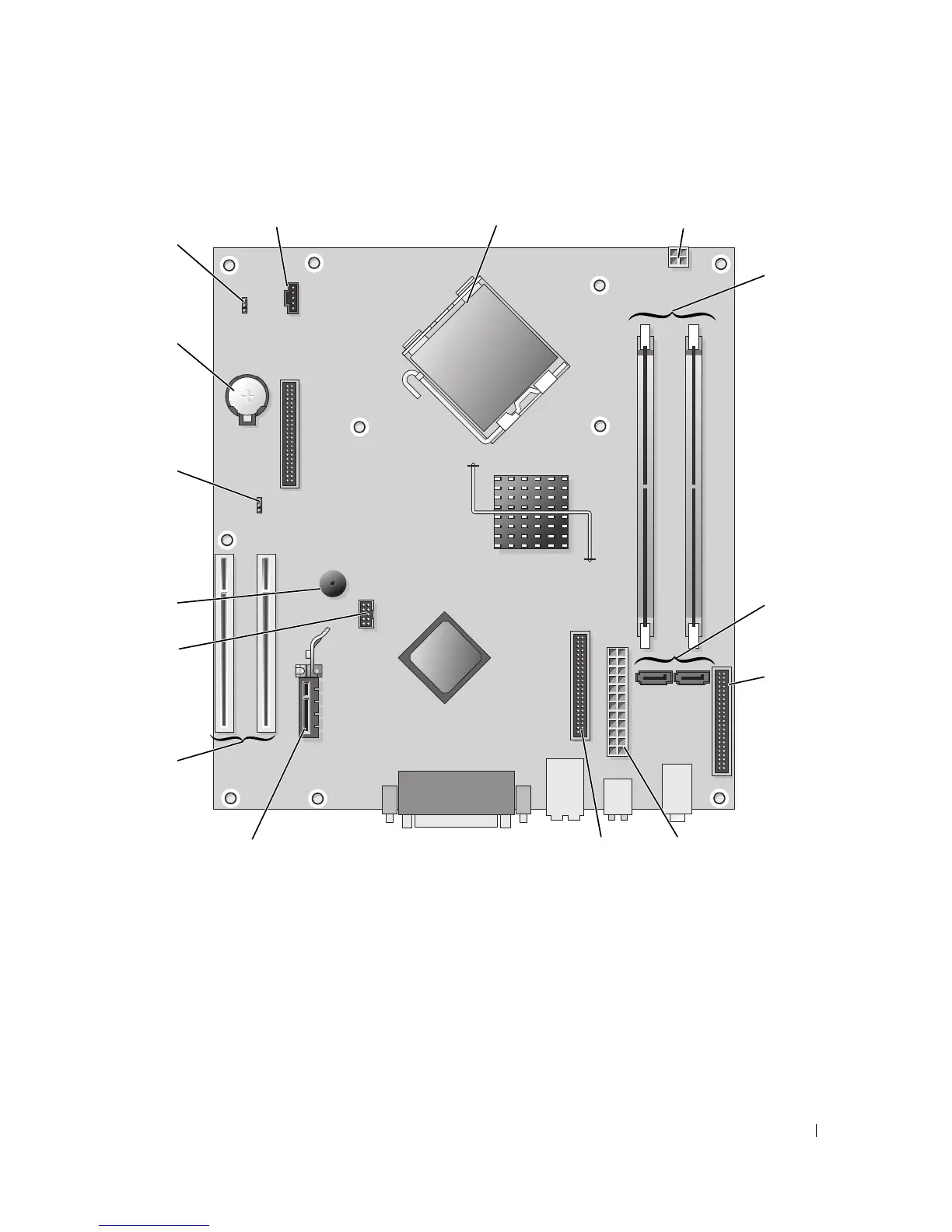

Στοιχεία κάρτας συστήµατος
1 θύρα ανεµιστήρα (FAN) 9 θύρα κάρτας PCI Express x1
2 θύρα επεξεργαστή (CPU) 10 θύρα κάρτας PCI (2)
3 θύρα τροφοδοσίας (12VPOWER) 11 θύρα FlexBay USB
4 θύρες µονάδων µνήµης (DIMM_1, DIMM_2) 12 πιεζοηλεκτρικό µικρόφωνο
5
σειριακές θύρες µονάδας ATA (SATA0, SATA2) 13 βραχυκυκλωτήρας κωδικού πρόσβασης (PSWD)
6 θύρα µπροστινού µέρους (FNT_PANEL) 14 υποδοχή µπαταρίας (BATT)
7 θύρα τροφοδοσίας (POWER) 15 βραχυκυκλωτήρας επανεκκίνησης RTC (RTCRST)
8 θύρα µονάδας CD/DVD (IDE)
