Rövid kezelési útmutató 193

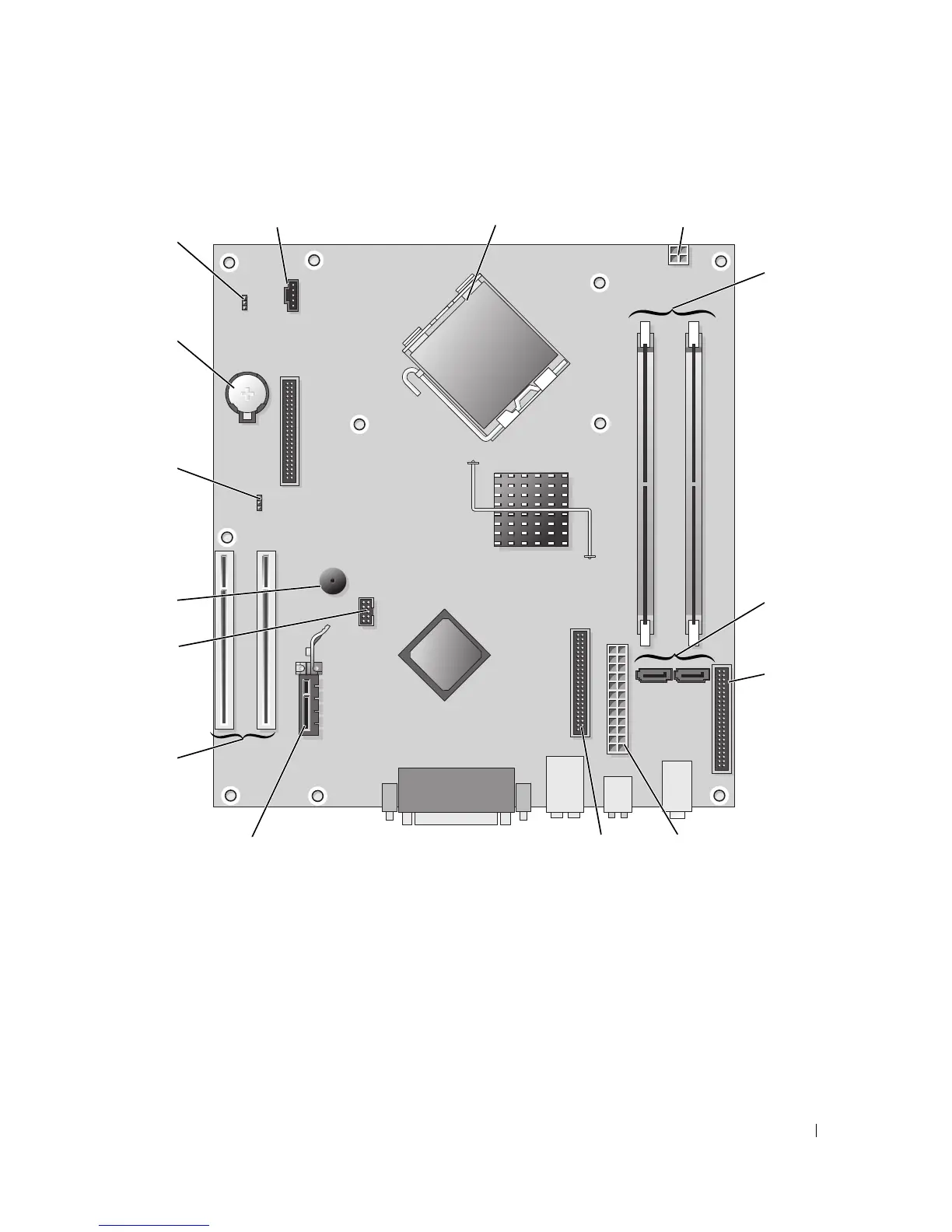

Alaplapi alkatrészek
1 ventilátorcsatlakozó (FAN) 9 PCI Express x1 kártya csatlakozó
2 processzor csatlakozó (CPU) 10 PCI kártya csatlakozó (2)
3 tápcsatlakozó (12VPOWER) 11 FlexBay USB csatlakozó
4 memória modul csatlakozók (DIMM_1, DIMM_2) 12 Piezo hangszóró
5 soros ATA meghajtó csatlakozók (SATA0, SATA2) 13 jelszó áthidaló (PSWD)
6 előlapi csatlakozó (FNT_PANEL) 14 elem foglalat (BATT)
7 tápcsatlakozó (POWER) 15 RTC visszaállító áthidaló (RTCRST)
8 CD/DVD meghajtó csatlakozó (IDE)
1
2
4
5
6
10
11
8
3
7
13
14
12
15
9
