Dell System 210 - Page 239

Szybki informator o systemie 239

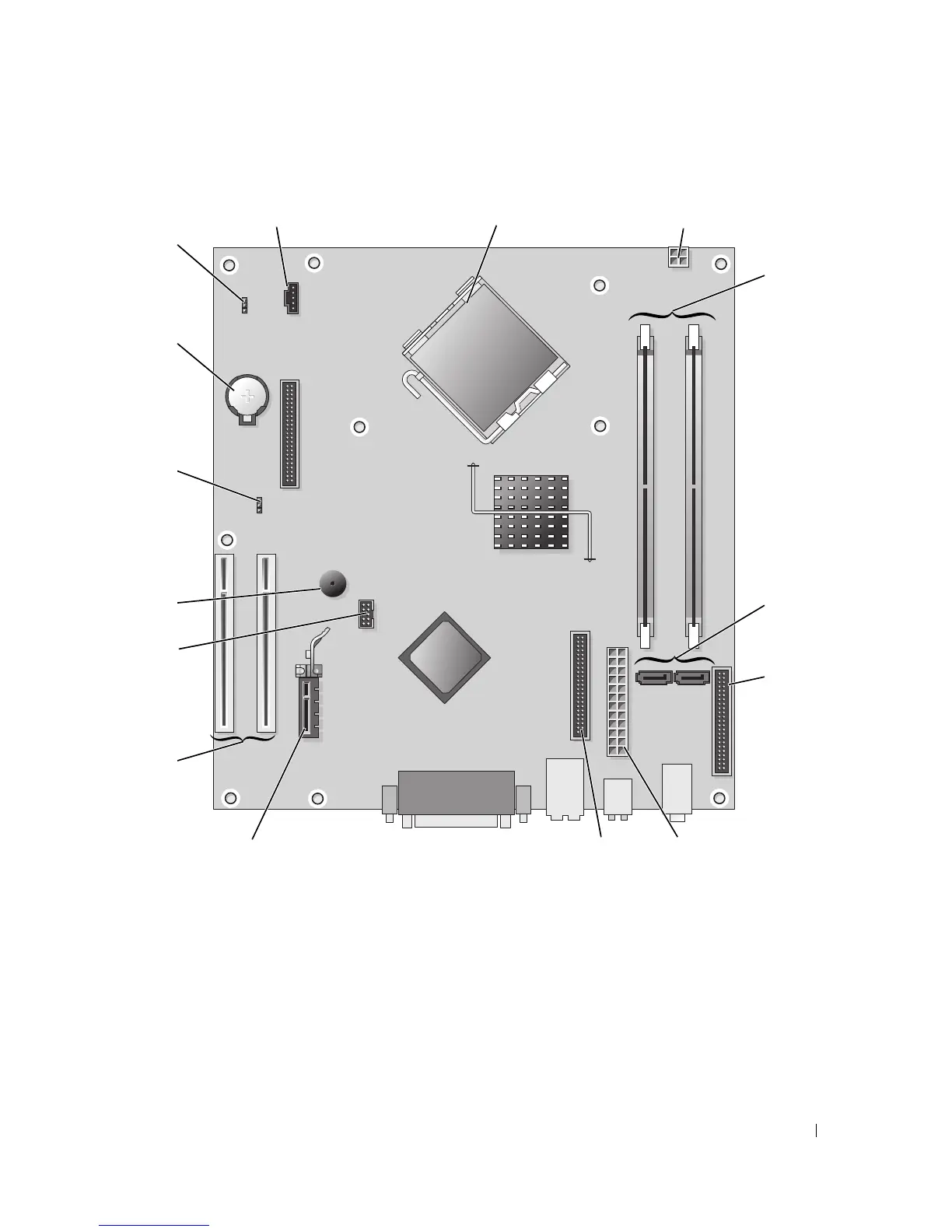

Elementy płyty systemowej
1 złącze wentylatora (FAN) 9 złącze karty PCI Express x1
2 złącze procesora (CPU) 10 złącze karty PCI (2)
3 złącze zasilania (12VPOWER) 11 złącze USB FlexBay
4 złącza modułów pamięci (DIMM_1, DIMM_2) 12 głośnik piezoelektryczny
5
złącza napędu SATA (SATA0, SATA2) 13 zworka hasła (PSWD)
6 złącze na przednim panelu (FNT_PANEL) 14 gniazdo akumulatora (BATT)
7 złącze zasilania (POWER) 15 zworka resetowania zegara rzeczywistego (RTCRST)
8 złącze napędu CD/DVD (IDE)
12
4
5
6
10
11
8
3
7
13
14
12
15
9
