Rychlá referenční příručka 63

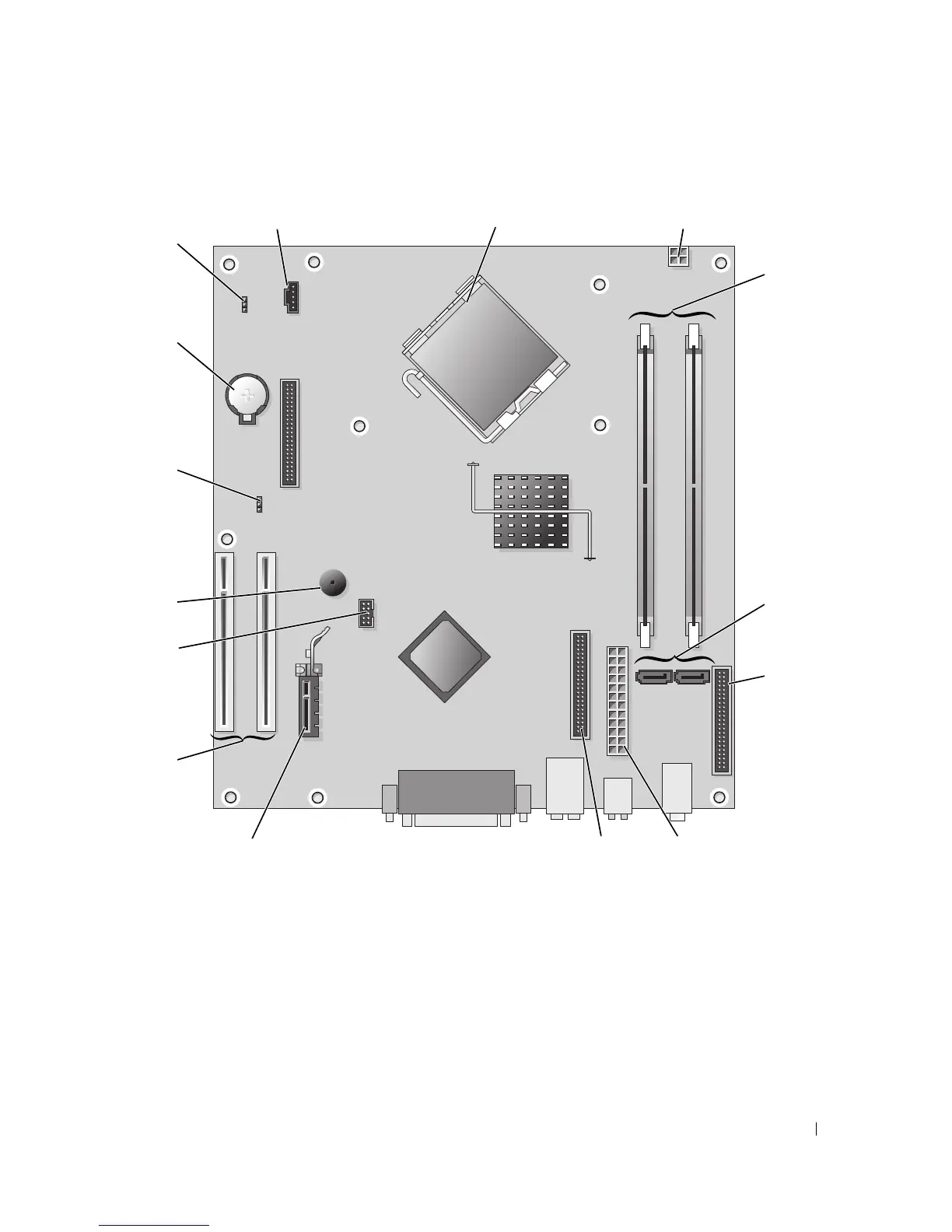

Součásti základní desky
1 konektor ventilátoru (FAN) 9 konektor karty PCI Express x1
2 konektor procesoru (CPU) 10 konektor karty PCI (2)
3 napájecí konektor (12VPOWER) 11 konektor FlexBay USB
4 konektory pamět’ových modulů (DIMM_1, DIMM_2) 12 piezoelektrický reproduktor
5
konektory sériové jednotky ATA (SATA0, SATA2) 13 propojka hesla (PSWD)
6 konektor na předním panelu (FNT_PANEL) 14 zásuvka baterie (BATT)
7 konektor napájení (POWER) 15 resetovaní propojka RTC (RTCRST)
8 konektor jednotky CD/DVD (IDE)
1
2
4
5
6
10
11
8
3
7
13
14
12
15
9
