Delta 23-206 - Montaje; Protector Ocular; Instalación del Soporte; Instalación de la Bandeja de Refrigerante

Spanish-10
MONTAJE
COLOQUE EL PROTECTOR DE
CHISPAS Y EL PROTECTOR OCULAR
1. Ajuste el Conjunto protector ocular/protector antichispas
PC2
al esmeril con las almohadillas de resorte planas M5
x 8
HP1
utilizando un desatornillador Phillips.

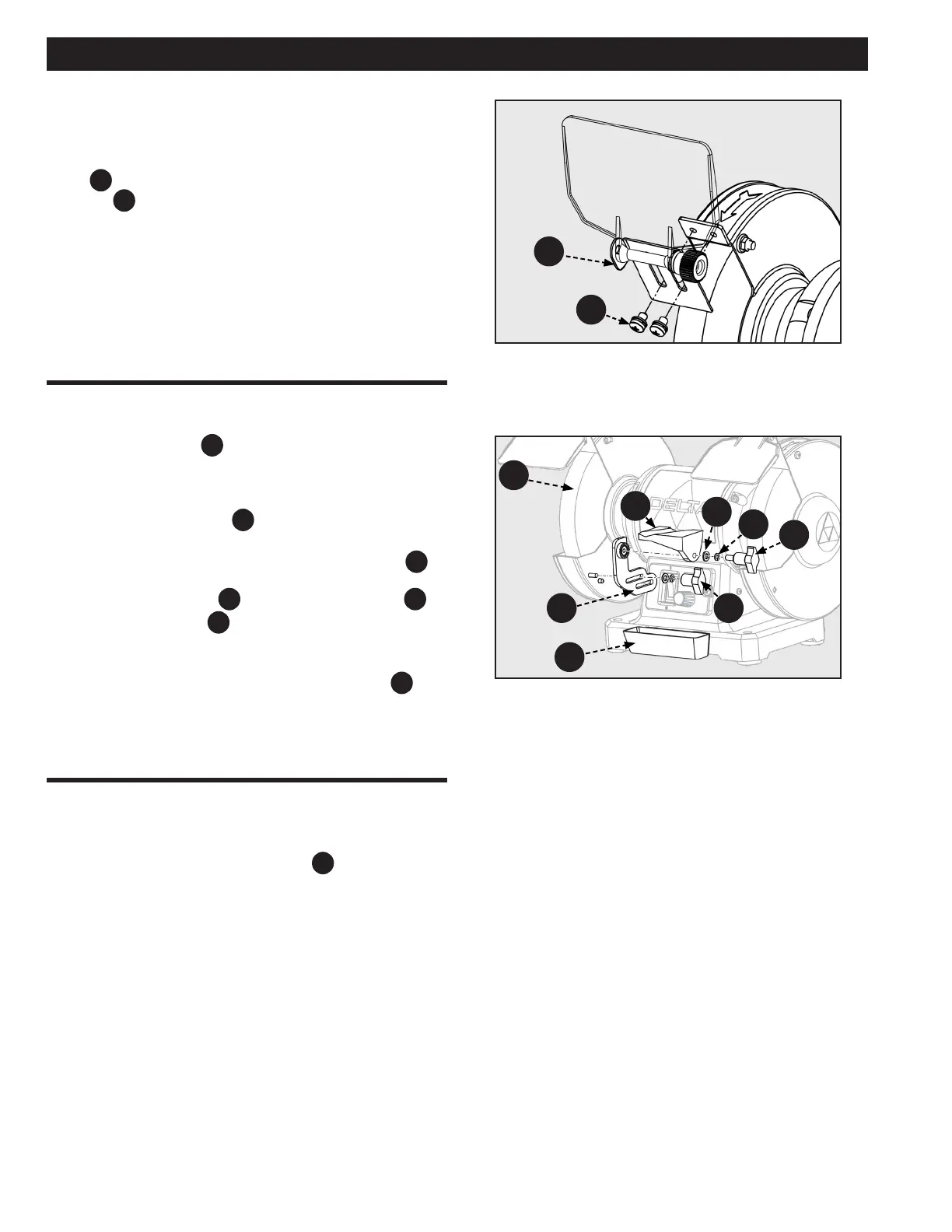

Ver Figura 1.
NOTA: Ajuste el protector ocular a una distancia adecuada del
soporte para evitar interferencias durante su funcionamiento.
Figura 1
INSTALACIÓN DEL SOPORTE
1. Retire el pomo
B
, la arandela de seguridad y la
arandela plana del perno del carro en la parte inferior del
protector de la rueda. Con el perno del carro, la arandela
de seguridad, la arandela plana y el pomo, je el soporte
del portaherramientas
PC5
en el interior del protector de
la rueda, tal como se muestra.
2. Fije el soporte del portaherramientas biselado
PC4
al
soporte del portaherramientas utilizando una Mango
giratorio M6 x 17
HP2
, Arandela elástica D6
HP4
, y
Arandela plana D6
HP3
.
3. Ajuste la posición del soporte de la herramienta de
manera que el soporte de la herramienta esté
aproximadamente a 1/8 de pulgada de la muela
A
.
4. Repita los pasos anteriores para el segundo
portaherramientas.
Véase la Figura 2.
INSTALACIÓN DE LA BANDEJA DE
REFRIGERANTE
1. Fije la bandeja de refrigerante
PC7
a la amoladora
deslizándola sobre el soporte situado en la parte
delantera de la amoladora.
Véase la Figura 2.
Figura 2
HP1
PC2
PC5
PC4
A
B
HP2
HP3
HP4
PC7
