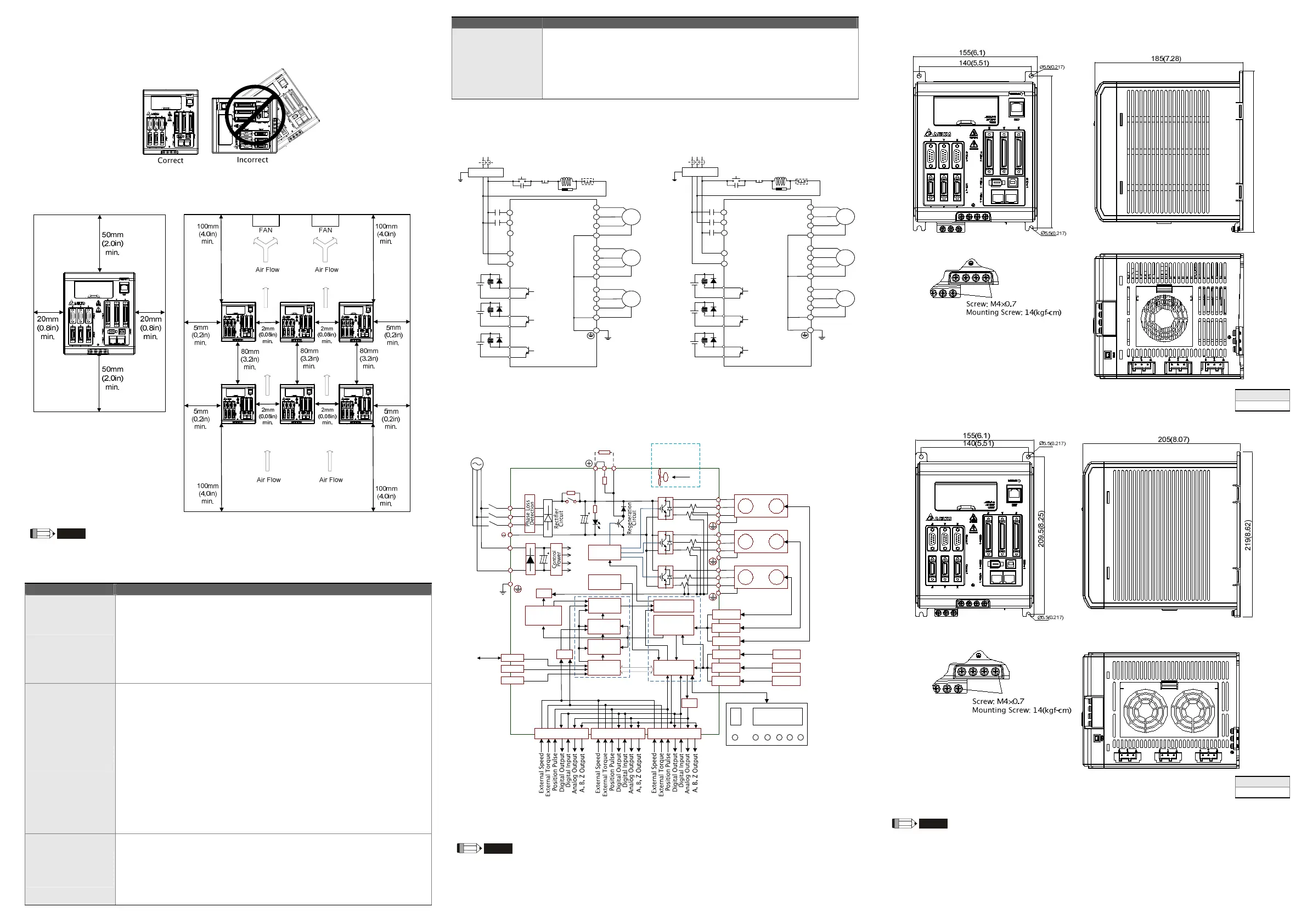

Sürücülerin düzgün havalandığından emin olmak için, havalandırma deliklerinin tıkalı olmadığından ve
servo sürücü etrafında gerekli boşluk bırakıldığından emin olunuz.
Sürücüyü yatay bir şekilde monte etmeyiniz. Aksi halde ürün zarar görebilir.
Minimum Boşluklar: Havalandırmayı arttırmak ve ürünü sıcaklık limitleri içinde çalıştırmak için kontrol panosuna
FAN yerleştirilmelidir. Yan yana birden fazla servo monte edilecek ise aşağıda belirtilen boşluklar bırakılmalıdır.
750W~1.5kW modeller:
1) Ürünün kontrol panosuna yerleşiminde şekilde belirtilen minimum çevre boşluklarının
bırakıldığına emin olunuz. Aksi halde sıcaklıktan dolayı ürün düzgün çalışmayabilir.
Temel Kontroller
AC servo sürücüye power bağlandıktan sonra, AC servo sürücünün hazır olduğunu gösteren şarj LED aktif olur.
Madde İçerik
Genel Kontrol
Servo sürücünün vidalarını, motor şaftını, terminal bloğunu ve mekanik sisteme
bağlantısını periyodik olarak kontrol ediniz. Titreşim ve sıcaklık değişiminden dolayı
vidalar gevşeyebileceği için vidaların sıkılı olduğunu kontrol ediniz.
Servo sürücünün, motorun, kontrol panelinin içine veya havalandırma deliklerinden
içeriye yağ, su, metalik parça ya da yabancı nesne girmediğine emin olunuz. Bu
durumlar arızaya sebep olabilir.
Kontrol panelinin ve kurulumun doğru olduğuna emin olunuz. Ürün toz, zararlı sıvı, gaz
ve tozlu ortamdan uzak tutulmalıdır.
Tüm bağlantı kurallarına ve tavsiyelere uyulduğundan emin olunuz. Aksi halde sürücü
ve motor zarar görebilir.
Çalışma Öncesi Kontrol
(Kontrol Beslemesi
Uygulanmadan)
Servo sürücü ve servo motorun zarar görmediğine emin olunuz.
Elektrik çarpmasından korunmak için, servo sürücünün toprak terminalinin kontrol
panelinin toprak terminaline bağlı olduğundan emin olun.
Enerji kesildikten sonra bağlantı yapmadan önce, kapasitörlerin deşarj olması için 10
dakika bekleyin ya da kapasitörleri deşarj etmek için uygun bir deşarj ekipmanı kullanın.
Tüm bağlantı terminallerinin doğru izole olduğundan emin olun.
Tüm bağlantıların doğru yapıldığından emin olun. Aksi halde tehlike olabilir ve ürün
zarar görebilir.
Sürücünün içinde kullanılmayan vidalar, metal parçacıklar, iletken veya yanıcı
materyaller olmadığını gözle kontrol edip emin olunuz.
Servo sürücünün üzerine veya harici fren direnci yakınlarına kesinlikle yanıcı nesneler
koymayınız.
Kontrol anahtarının OFF konumda olduğuna emin olun.
Eğer elektromanyetik fren kullanılıyor ise, bağlantının doğru yapıldığından emin olun.
Eğer gerekli ise, servo sürücünün gürültüden etkilenmesini önlemek için elektriksel filtre
kullanın.
Sürücüye uygulanan voltajın doğru ve sürücüye uygun olduğundan emin olun.
Çalışma Sırasında
Kontrol
(Kontrol beslemesi
uygulandığında)
Kabloların zarar görmemiş olduğundan, aşırı gerilmediğinden ve aşırı yüklenilip
ezilmediğinden emin olunuz. Motor çalıştığı zaman, kabloların zarar görmediğini,
aşınmadığını ve genişlemediğini kontrol ediniz.
Çalışma sırasında anormal titreşimleri ve sesleri kontrol ediniz. Eğer motor çalışıyor iken
anormal bir şekilde titriyor veya ses çıkarıyor ise teknik servisimizle bağlantıya geçiniz.
Tüm kullanıcı tanımlı parametrelerin doğru ayarlandığından emin olunuz. Çeşitli
makinelerin farklı ihtiyaçlarını karşılamak ve ürünün kaza veya zarara uğramasını
önlemek için parametre ayarları doğru olmalı aşırı değerler ayarlanmamalıdır.
Madde İçerik
Çalışma Sırasında
Kontrol
(Kontrol beslemesi
uygulandığında)
Servo sürücü OFF olduğunda bazı parametrelerin resetlendiğinden emin olunuz. Aksi
halde ürün zarar görebilir (Lütfen user manual 8. üniteyi inceleyiniz).
Servo sürücünün rölesi çalışıyor iken kontak sesi gelmiyor veya anormal sesler geliyor
ise lütfen teknik servisimizle bağlantıya geçiniz.
LED display ve power indikatörlerinin durumlarını kontrol ediniz. LED display ve güç
indikatörlerinde anormal bir durum meydan
a gelirse lütfen teknik servisimizle bağlantıya
geçiniz.
Bağlantı Metotları
1 faz besleme bağlantısı
(Tüm modeller için)
Servo Drive
L1C
L2C
R
S
T
Noise Filter
MC
SUP
ALRM_RY
Power
On
Power
Off
MC
RS
MCCB
MC
DO3+_X
DO3-_Y
U_X
V_X
W_X
U_Y
V_Y
W_Y
U_Z
V_Z
W_Z
DO3+_Y
DO3+_Z
DO3-_Z
DO3-_X
ALRM_RY
DC24V
ALRM_RY
DC24V
ALRM_RY
DC24V
Motor_X
Motor_Y
Motor_Z
3 faz besleme bağlantısı
(Tüm modeller için)
Servo Drive
L1C
L2C
R
S
T
Noise Filter
MC
SUP
ALRM_RY
Power
On
Power
Off
MC
MCCB
MC
DO3+_X
DO3-_Y
U_X
V_X
W_X
U_Y
V_Y
W_Y
U_Z
V_Z
W_Z
DO3+_Y
DO3+_Z
DO3-_Z
DO3-_X
ALRM_RY
DC24V
ALRM_RY
DC24V
ALRM_RY
DC24V
Motor_X
Motor_Y
Motor_Z
R
S
T
Ana Bağlantılar
750W~2kW
modeller (dahili regenerasyon direnci ve fan)
Connect to an external
regenerative resistor
IGBT_Y
IGBT_Z
U_Y
V_Y
W_Y
Full-closed
control
Serial
Communication
USB
RS-232/485
IGBT_X
A/D
CN1_X
CN1_Y
CN1_Z
A/D
CPLD
CN5_Z
CN5_Y
CN5_X
CN5_Z
CN5_Y
CN5_X
Encoder
Signal
Processing
CN2_Z
CN2_Y
CN2_X
U_Z
V_Z
W_Z
U_X
V_X
W_X
PWM Output
Current
Control
Speed
Control
Position
Control
DSP
Data Bus
Current
Signal
Processing
A/D
Protection
Circuit
CN6
CN3
CN4
GATE
DRIVER
Motor
Encoder
Motor
Encoder
Motor
Encoder
Display
750W: one fan
12V
Power
3-phase
200~230V
N
P
±15V
5V
18V
24V
R
S
T
L1c
L2c
Full-closed
control
Full-closed
control
MODE SHIFT
SET
SEL
UP DOWN
P
D
C
*1
*2
1.5~2kW: two fans
1) 750W model için, dahili regenerasyon direnci değeri 40Ω, 60W.
1.5kW model için, dahili regenerasyon direnci değeri 20Ω, 100W.
2) ASD-M-0721-M ve ASD-M-1521-M modellerindeki CN6 portu CANopen haberleşme içindir.
ASD-M-0721-F ve ASD-M-1521-F modellerindeki CN6 portu DMCNET haberleşme içindir.
ASD-M-0721-L ve ASD-M-1521-L modellerinde CN6 portu mevcut değildir.
Servo Sürücü Ölçüleri
750W modeller
190(7.48)
201.32(7.93)
Ağırlık
3.5 (7.7)
1.5kW~2kW modeller
Ağırlık
4.5 (9.9)
1) Ölçüler milimetre ve (inch).
2) Ağırlıklar kilogram ve (pound).
3) Gerçek görünüm için lütfen satın aldığınız ürünü inceleyiniz..
4) Bu bilgi dokümanındaki aktif ölçülen değerler metrik birim sistemindedir. Emperyal birimler
sadece referans içindir. Hassas ölçülendirme için lütfen metrik birimleri kullanınız.
