28
1
2
2
40
W
4
4
3
C
FF
EE
BB
DD
CC
M6 x 30 FH Screw
Tornillo FH M6 x 30
2
1
39
C
GG

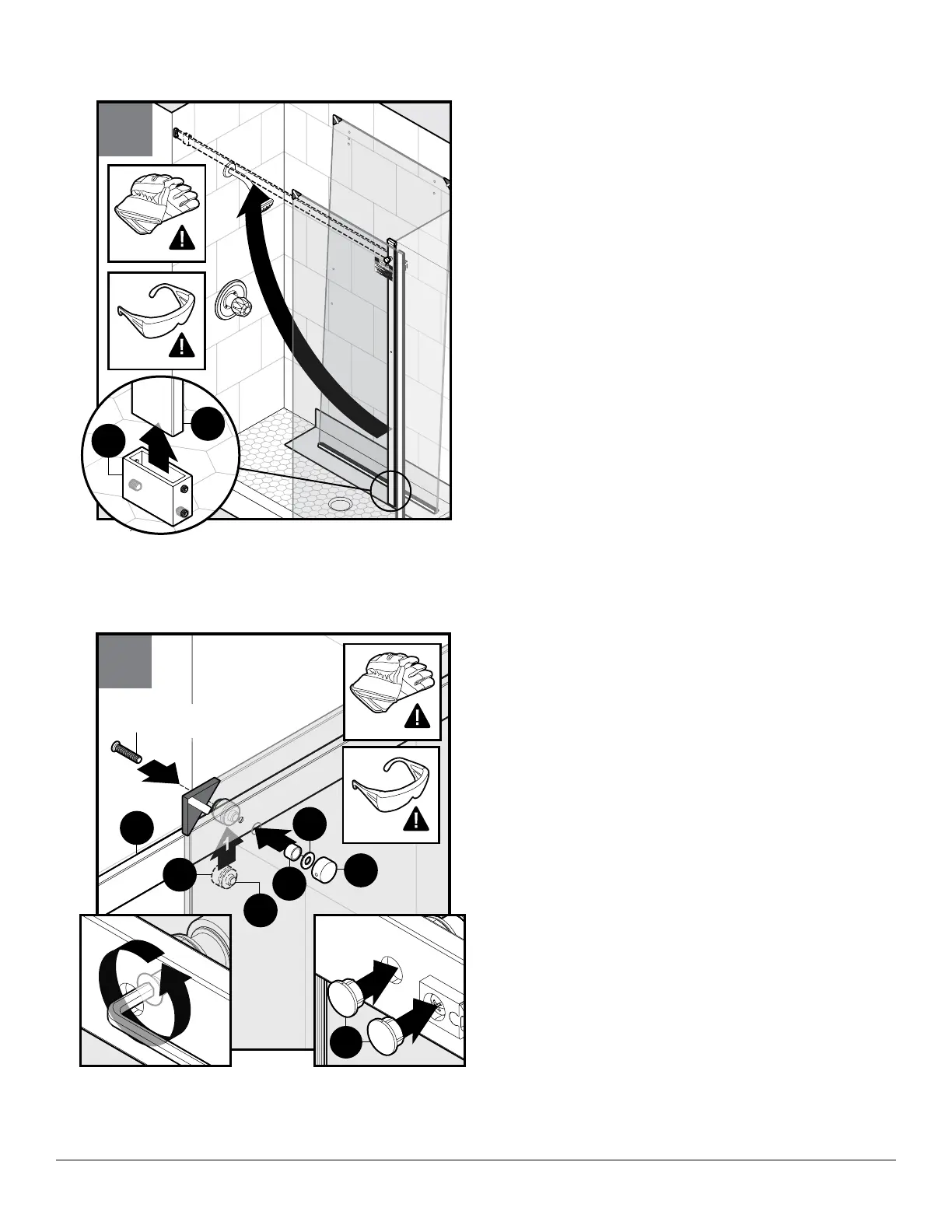

Reinstall the fixed glass support (F) to upper track (C).
IMPORTANT: Ensure all bushings and washers are
installed as shown.
Install screw caps (W) to both fixed panel screw holes
and limit stop assembly screw hole (if not already
preassembled).
Vuelva a instalar el apoyo para vidrio fijo (F) al carril
superior (C).
IMPORTANTE: Asegúrese de que se instalan todos los
bujes y arandelas como se muestra.
Instale las tapas de tornillo (W) sobre ambos orificios de
tornillo de panel fijo y el orificio de tornillo limitador de
conjunto (si no está ya preensamblado).
Slide bracket collar (GG) onto end of top track (C) and
carefully rotate top track back to horizontal (90 degrees).
IMPORTANT: Ensure that the two pointed set screws
(II) will be closest to the wall when reinstalled.
Deslice el collarín de soporte (GG) por el extremo
del carril superior (C) y gire cuidadosamente el carril
superior de regreso a la posición horizontal (90°).
IMPORTANTE: Asegúrese de que los dos tornillos
con punta (II) quedarán más cerca de la pared cuando
vuelva a instalar la pieza.
To Next Page
